ISM0112S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISM01系列, 10.8 → 13.2 V 直流输入, 15V 直流输出, 1W
供应商型号: 1470-4617-ND
供应商: Digi-Key
标准整包数: 1

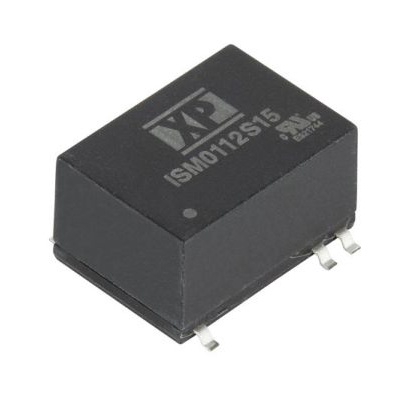

XP POWER DC-DC模块 ISM0112S15

ISM0112S15概述

    ISM01 Series DC-DC Converter 技术手册

    产品简介


    ISM01系列是XP Power公司推出的紧凑型表面贴装(SMD)直流-直流转换器。该系列产品提供了单输出和双输出两种版本,适用于医疗设备、工业控制系统和通信设备等多种应用场合。凭借其紧凑的尺寸和高效率,ISM01系列在多种苛刻环境中表现出色,能够满足不同行业对电源管理的需求。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 4.5-26.4 VDC |
    | 输出电压 | 5.0-30 VDC |
    | 输出电流 | 55 mA - 200 mA |
    | 最大容性负载 | 100 µF - 220 µF |
    | 效率 | 76% - 84% |
    | 工作温度范围 | -40°C 至 +95°C |
    | 隔离电压 | 4000 VAC |
    | 漏电流 | 2 µA |
    | 开关频率 | 55 kHz |

    产品特点和优势


    - 国际医疗安全认证:通过IEC60601-1和ANSI/AAMI ES60601-1认证,确保在医疗领域的安全可靠性。
    - 隔离电压:提供4000 VAC的隔离电压,满足多重操作保护要求(2 x MOPP),适用于医疗和工业应用。
    - 低漏电流:仅2 µA的患者漏电流,减少医疗设备对人体的影响。
    - 紧凑设计:采用SMD封装,尺寸仅为0.74 x 0.68 x 0.41英寸(18.9 x 17.2 x 10.5 mm),适合空间受限的应用场合。
    - 防水洗版本:可选配水洗版本(后缀“-P”),方便在苛刻环境下进行清洗。
    - 长寿命:提供3年保修,保证长期稳定运行。

    应用案例和使用建议


    ISM01系列广泛应用于医疗设备、工业控制系统、通信设备等领域。例如,在医疗成像设备中,其高效率和低漏电流可以确保设备在长时间工作时的安全性与稳定性。使用建议如下:
    - 在选择合适的输入电压和输出电压组合时,参考“Models & Ratings”表格中的详细参数。
    - 确保输入电压范围和输出负载条件符合产品规范,避免超负荷运行导致故障。
    - 在恶劣环境下使用时,建议采用防水洗版本以提高耐用性。

    兼容性和支持


    ISM01系列与其他电子元器件具有良好的兼容性,能够方便地集成到现有系统中。制造商XP Power提供了详尽的技术支持和维护服务,确保用户能够充分利用产品的所有功能。此外,用户还可以访问XP Power官网获取更多技术支持文档和应用指南。

    常见问题与解决方案


    - 问题:设备启动时无法正常工作。
    - 解决方案:检查输入电压是否在指定范围内,并确保所有连接正确无误。
    - 问题:设备输出电压不稳定。
    - 解决方案:检查负载变化是否超过额定值,如需增加负载,请考虑使用更大容量的电容器。
    - 问题:设备温度过高。
    - 解决方案:确认设备是否在规定的工作温度范围内运行,如有必要,可采取强制冷却措施。

    总结和推荐


    ISM01系列DC-DC转换器是一款集高性能、高可靠性和高安全性于一体的优秀产品。其紧凑的设计、宽泛的输入电压范围以及出色的电气性能使其成为各种应用场景的理想选择。推荐用于医疗设备、工业控制和通信设备等对电源性能有较高要求的场合。如果您需要一款稳定可靠的直流-直流转换器,ISM01系列无疑是最佳的选择之一。

ISM0112S15参数

参数
输出电流最大值 68mA
特性 SCP
输入电压最大值 13.2V
开关频率 -
散热方式 -
最大容性负载 -
输出电压 15V
输入电压最小值 12V(DC)
输出总功率 -
输出电压组数 1
输出方式 -
转换效率 80%
类型 -
长*宽*高 18.9mm(长度)*13.7mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 医疗级
零件状态 在售
包装方式 管装

ISM0112S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISM0112S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISM0112S15 ISM0112S15数据手册

ISM0112S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.006 ¥ 177.5007
5+ $ 19.6248 ¥ 164.235
10+ $ 19.0112 ¥ 159.1
25+ $ 18.2104 ¥ 152.3983
100+ $ 16.9937 ¥ 142.2161
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 177.5
