首页  >  产品百科  >  DTJ2024D12

DTJ2024D12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, DTJ20系列, 9 36 V 直流输入, ±12V 直流输出, 20W
供应商型号: 1935894
供应商: 海外现货
标准整包数: 1

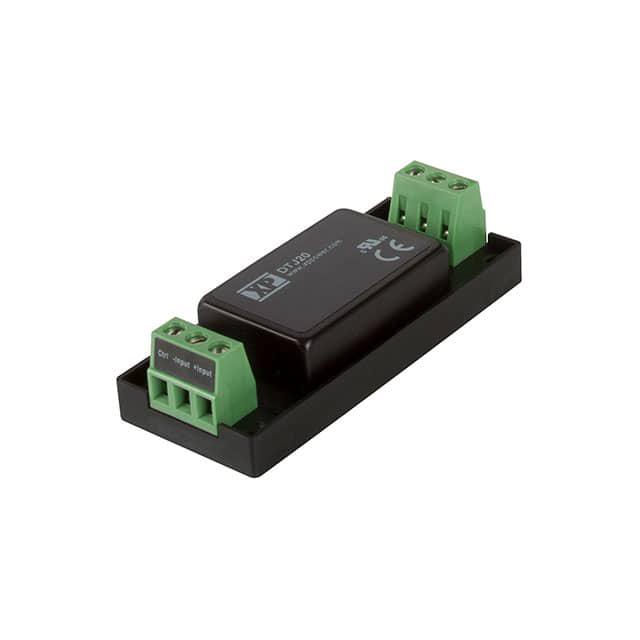

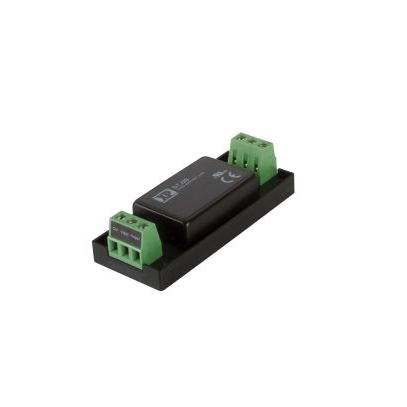

XP POWER DC-DC模块 DTJ2024D12

DTJ2024D12概述

    DTJ20 系列 DC-DC 转换器:产品技术手册

    1. 产品简介


    DTJ20 系列是 XPPower 公司生产的直流到直流(DC-DC)转换器,适用于工业和商业领域的多种应用。这款产品提供了单输出和双输出电压版本,覆盖范围从 3.3V 到 30V。它具有宽输入电压范围(4:1),可接受 12V、24V 和 48V 的输入。DTJ20 系列还包含短路保护、反极性保护和软启动等功能,确保了其高可靠性。此外,该转换器通过了 UL62368-1 安全认证,并符合 EN55032 标准,确保其卓越的电磁兼容性。

    2. 技术参数


    - 输入电压范围:9V 至 36V(12V 和 24V 输入)
    - 输入电压范围:18V 至 75V(24V 和 48V 输入)
    - 最大输出电流:5.5A(3.3V 输出),4.0A(5.0V 输出)
    - 最大输出功率:20W
    - 效率:最高可达 90%
    - 隔离电压:3kVDC
    - 工作温度范围:-40°C 至 +100°C
    - 储存温度范围:-55°C 至 +125°C
    - 冷却方式:自然对流

    3. 产品特点和优势


    DTJ20 系列具有以下显著特点和优势:
    - 宽输入电压范围:支持 12V、24V 和 48V 输入,使得其能够广泛应用于各种设备。
    - 高效能:最高效率可达 90%,有助于节省能源。
    - 高隔离电压:提供 3kVDC 隔离电压,确保安全可靠的电力传输。
    - 坚固耐用:能够在极端温度条件下工作,适合工业应用。
    - 丰富的输出选项:提供多种电压和电流组合,满足不同应用需求。
    - 电磁兼容性:符合 EN55032 标准,确保在复杂电磁环境中稳定运行。

    4. 应用案例和使用建议


    - 工业自动化:在工厂自动化系统中,DTJ20 系列可用于为传感器和控制模块供电,确保系统的稳定运行。
    - 通信设备:在电信设备中,DTJ20 系列可以作为电源模块,支持不同电压需求的电路板。
    - 医疗设备:在医疗器械中,DTJ20 系列可以提供稳定的直流电源,确保设备的可靠运行。
    使用建议:
    - 环境适应性:在安装时需考虑环境温度和湿度,确保散热良好,防止过热。
    - 电源管理:合理配置输入电压和负载,以获得最佳的效率和稳定性。
    - 接线规范:确保正确连接输入和输出端子,避免因接线错误导致的损坏。

    5. 兼容性和支持


    DTJ20 系列可选择搭配 DIN 铁轨安装或加装散热片,增强了其在不同应用环境中的灵活性。厂商提供长达三年的保修期,确保客户无忧使用。

    6. 常见问题与解决方案


    - 问题:设备开机后无输出。
    - 解决方案:检查输入电压是否在规定范围内;确认远程开启信号正常。
    - 问题:设备过热。
    - 解决方案:检查散热情况,确保良好的空气流通;必要时加装散热片。

    7. 总结和推荐


    DTJ20 系列 DC-DC 转换器凭借其宽泛的输入电压范围、高效的能量转换能力和卓越的安全特性,成为工业和商业应用的理想选择。其广泛的适用性、强大的功能和可靠的质量使其在市场上具备显著的竞争优势。对于需要高性能、高可靠性的电源解决方案的应用场合,强烈推荐使用 DTJ20 系列 DC-DC 转换器。

DTJ2024D12参数

参数
输出电压 12V
输出电压组数 2
输入电压最大值 36V
最大容性负载 -
转换效率 87%
类型 -
输出电流最大值 835mA,835mA
输出总功率 -
输出方式 -
散热方式 -
输入电压最小值 936V(DC)
开关频率 -
特性 -
长*宽*高 76.2mm(长度)*31.4mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DTJ2024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

DTJ2024D12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER DTJ2024D12 DTJ2024D12数据手册

DTJ2024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 392.3939
5+ ¥ 376.5393
10+ ¥ 368.9977
25+ ¥ 361.6154
50+ ¥ 354.3818
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
