Q50N-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 5 V 直流输入, -5kV dc输出, 0.5W
供应商型号: 2565533
供应商: 海外现货
标准整包数: 1

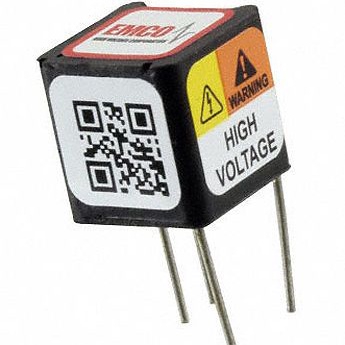

XP POWER DC-DC模块 Q50N-5

Q50N-5概述


    产品简介




    Q系列隔离型高压直流转换器是一款适用于多种高精度应用的超小型、高可靠性电源转换器。它提供从100V到10,000V的输出电压,功率为0.5瓦。这些组件大小的转换器特别适合对尺寸和重量要求严格的场合,如激光二极管驱动、光电器件控制等。

    主要应用领域包括但不限于:

    - 雪崩光电二极管
    - 光电倍增管
    - 激光源
    - 压电设备
    - 维持离子泵
    - 电泳
    - 打印机
    - 点火器
    - 电容器充电


    技术参数




    Q系列转换器的关键技术参数如下:

    | 输出电压范围 (VDC) | 最大输出电流 (mA) | 输出电压纹波 (%) | 控制输入电压范围 |
    |------------------|-----------------|----------------|---------------|
    | 0 至 100 | 5.000 | <1.000 | 0 至 VIN |
    | 0 至 150 | 3.333 | <0.500 | 0 至 VIN |
    | 0 至 200 | 2.500 | <0.250 | 0 至 VIN |
    | ... | ... | ... | ... |
    | 0 至 10,000 | 50 μA | <1.000 | 0 至 5 |

    其他关键参数包括:

    - 输入电压:0至5V、12V、15V或24V
    - 隔离:±500VDC
    - 转换频率:75-500kHz
    - 工作温度范围:标准-25°C至+70°C(外壳),扩展-55°C至+75°C(外壳)
    - 存储温度范围:-55°C至+105°C
    - 典型启动电压:<0.7V


    产品特点和优势




    Q系列转换器具有以下几个显著的优势:

    - 超小型设计:体积仅0.125立方英寸,非常适合空间受限的应用场合。
    - 高可靠性:采用工厂安装的铜屏蔽层,确保长时间运行的稳定性和低漏电流。
    - 比例输入/输出:输出电压直接正比于输入电压,允许通过简单调节输入来控制输出。
    - 无需外部组件:紧凑的设计使其能够完全依赖内部组件运行,减少了电路复杂性。
    - 宽温度范围:-55°C至+105°C的存储温度范围,确保在极端环境下仍能正常工作。


    应用案例和使用建议




    典型应用案例包括:

    - 在雪崩光电二极管中作为驱动源。
    - 用于光电器件的高精度控制。
    - 作为激光二极管驱动电源。

    使用建议:

    - 在轻载或无负载条件下,降低输入电压以避免超过最大额定输出电压。
    - 确保良好的热管理以保持安全的工作温度。
    - 通过将控制引脚连接到输入引脚来实现恒定输出电压。


    兼容性和支持




    兼容性:

    - 该转换器与多种标准输入电压兼容,包括5V、12V、15V和24V。
    - 支持双输出(中心抽头)选项(最高至Q09型号)。
    - 外部铜屏蔽(S后缀)可选。
    - 控制引脚选项(单输出单元,最高至Q50)(C后缀)。
    - 延长工作温度选项(T后缀)。

    支持和服务:

    - 提供详细的产品应用说明。
    - 专门的技术支持团队提供帮助。


    常见问题与解决方案




    常见问题及解决方案:

    1. 问题:如何调节输出电压?
    - 解决方案:通过调整输入电压来调节输出电压。输出电压正比于输入电压。

    2. 问题:如何处理在无负载条件下的输出电压过高的问题?
    - 解决方案:在无负载或轻载情况下,适当降低输入电压以防止输出电压超出最大额定值。

    3. 问题:如何确保可靠的热管理?
    - 解决方案:使用散热片或其他冷却装置来保证在高功率运行时的散热效果。


    总结和推荐




    总结:

    Q系列隔离型高压直流转换器以其小巧的尺寸、高可靠性和广泛的适用范围,在多个领域内展现出卓越的性能。它不仅具有灵活的电压调节能力和出色的电气特性,还能满足苛刻的环境需求。

    推荐:

    我们强烈推荐这款产品给需要高精度和可靠性的应用场合。它的广泛适用性、易于集成的特点以及强大的技术支持,使其成为市面上同类产品中的佼佼者。

Q50N-5参数

参数
特性 Proportional Output
类型 -
输入电压最小值 5V(DC)
输出电压组数 1
输出电压 -5000V
最大容性负载 -
转换效率 -
散热方式 -
输出总功率 500mW
输入电压最大值 5V
开关频率 350KHz
输出电流最大值 100μA
输出方式 Adjustable
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE B
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q50N-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q50N-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q50N-5 Q50N-5数据手册

Q50N-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2408.032
5+ ¥ 2364.2496
10+ ¥ 2364.2496
50+ ¥ 2364.2496
100+ ¥ 2364.2496
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2408.03
