QSC15024S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSC150系列, 9 → 36 V 直流输入, 24V 直流输出, 150W
供应商型号: 1470-4547-ND
供应商: Digi-Key
标准整包数: 1

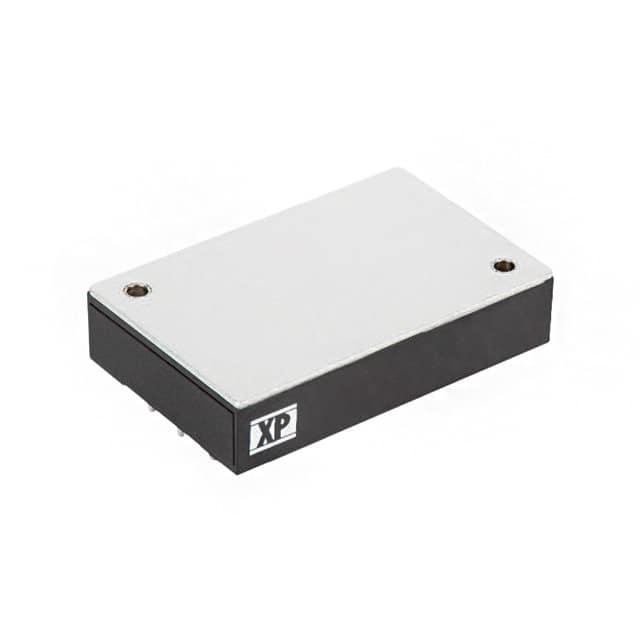

XP POWER DC-DC模块 QSC15024S24

QSC15024S24概述

    QSC150 Series DC-DC Converter 技术手册解析

    产品简介


    QSC150 系列 DC-DC 转换器是一款高性能电源转换模块,适用于多种电子系统。它具有宽输入范围(4:1 输入范围)、单输出、行业标准的 1/4 砖型设计等特点。QSC150 系列特别适用于工业自动化、电信设备和数据中心等领域,能够提供稳定的直流输出电压,以满足各种负载需求。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-36 V 或 18-75 V |
    | 输出电压 | 5 V、12 V、24 V、28 V、48 V |
    | 输出电流 | 最大 30.0 A |
    | 输入电流(满载) | 18.1 A |
    | 效率 | 最高 92% |
    | 最大容许电容负载 | 30000 µF 到 1000 µF 不等 |
    | 过载保护 | 110%-125% |
    | 短路保护 | 持续 hiccup 模式,自动恢复 |
    | 开关频率 | 285/300 kHz |
    | 隔离电压 | 输入到输出 2250 VDC |

    产品特点和优势


    QSC150 系列具有以下独特功能和优势:
    1. 宽输入范围:支持 9-75 V 的输入电压范围,使得它能够在多种电源条件下稳定运行。
    2. 高效率:最高达到 92% 的效率,减少能量损失,提升整体系统性能。
    3. 宽温度范围:可在 -40°C 到 +105°C 的环境中稳定工作,适应严苛的工作环境。
    4. 远程控制功能:通过外部信号实现远程开关控制,方便系统集成和管理。
    5. 强大的保护机制:包括过载保护、短路保护和过电压保护,确保系统的安全稳定运行。

    应用案例和使用建议


    QSC150 系列广泛应用于工业自动化设备、电信基站、服务器机柜等领域。例如,在一个数据中心的应用中,QSC150 系列可以作为 UPS 系统的一部分,为关键设备提供稳定的直流电源。
    使用建议:
    - 在选择输入电容时,建议使用 NIPPON CHEMI-CON KY 系列铝电解电容器,以提高稳定性。
    - 考虑到散热问题,建议使用适当的散热片或风扇来帮助降低温度,尤其是在高负荷情况下。

    兼容性和支持


    QSC150 系列与大多数标准电路板兼容,易于集成到现有系统中。厂商提供了 3 年质保服务,确保客户在购买后的长期使用中能够获得及时的技术支持和维修服务。

    常见问题与解决方案


    1. 如何调整输出电压?
    - 可通过连接外部电阻到 Trim 引脚实现,详见技术手册中的详细步骤。
    2. 如何进行过载保护设置?
    - 设定保护阈值为 110%-125%,确保在负载超过正常范围时能自动切断电源,避免损坏。
    3. 如何检测温度过高?
    - 当温度达到 110°C 时,热保护机制会自动启动,减少输出功率以防止过热。

    总结和推荐


    QSC150 系列 DC-DC 转换器以其宽泛的输入范围、高效率、强大保护机制及广泛的温度适用范围,成为工业应用的理想选择。对于需要稳定直流电源且对可靠性和环境适应性要求高的场合,QSC150 是一个值得推荐的产品。厂商提供的优质售后服务和详尽的技术文档也为用户的长期使用提供了保障。

QSC15024S24参数

参数
输入电压最小值 9V~36V(DC)
输出方式 -
转换效率 91%
散热方式 -
输出电压 24V
特性 Remote On/Off,OCP,OTP,OVP,UVLO
开关频率 -
输入电压最大值 36V
输出总功率 -
类型 -
最大容性负载 -
输出电压组数 1
输出电流最大值 6.3A
长*宽*高 57.9mm(长度)*36.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

QSC15024S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSC15024S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSC15024S24 QSC15024S24数据手册

QSC15024S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 174.2936 ¥ 1458.6196
5+ $ 169.0624 ¥ 1414.841
10+ $ 163.8322 ¥ 1371.0711
25+ $ 156.8632 ¥ 1312.7489
100+ $ 146.4113 ¥ 1225.2796
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1458.61
