IL1224S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IL系列, 10.8 → 13.2 V 直流输入, 24V 直流输出, 2W
供应商型号: 1226965
供应商: 海外现货
标准整包数: 1

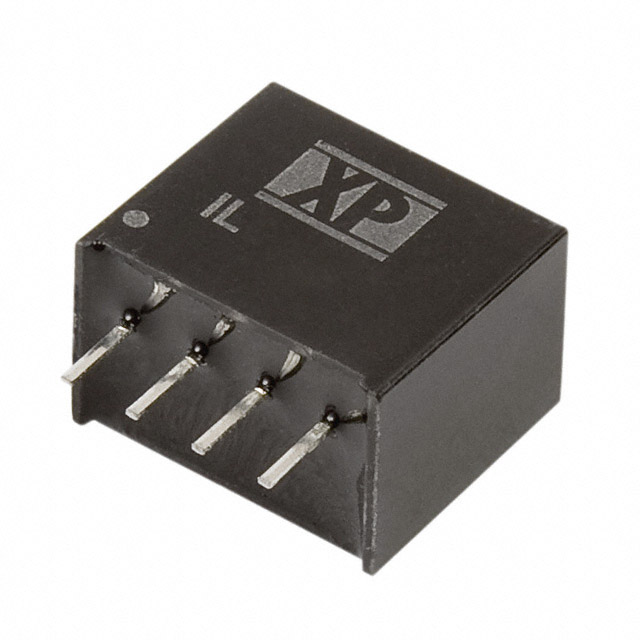

XP POWER DC-DC模块 IL1224S

IL1224S概述


    产品简介


    IL系列单输出直流电源模块是一款高性能的电子元器件,适用于广泛的工业应用场合。这类模块通过单一的输入端口即可实现稳定的直流输出,具有高可靠性、高效能的特点。IL系列模块适用于电信设备、网络设备、测量仪器及工业自动化设备等多种场景,是系统设计工程师的理想选择。

    技术参数


    - 输入电压范围: 输入电压的标称值为±10%,适应多种供电需求。
    - 反射电流: 在5 Hz至20 MHz频率范围内,反射电流最大为20 mA pk-pk。
    - 输出电压范围: 输出电压覆盖3.3V至24V,详细范围可参考下表。
    - 最小负载条件: 最小负载条件下的输出电压稳定,无特定要求。
    - 线性调整率: 线性调整率为1.2%/1% ΔVin。
    - 负载调整率: 负载变化20%-100%时,调整率控制在±10%,对于3.3V模型控制在±20%。
    - 纹波与噪声: 最大纹波噪声不超过150mV峰峰值,带宽为20MHz。
    - 温度系数: 每度摄氏度的最大偏差为0.02%。
    - 最大电容负载: 输出端可承受的最大电容负载为470μF。
    - 效率: 以不同的输入电压(5VDC,12VDC,24VDC,48VDC)运行时,最高效率可达84%。
    - 隔离电压: 隔离电压至少为1000VDC,可选3000VDC。
    - 隔离电阻: 隔离电阻通常不低于10^9Ω。
    - 隔离电容: 隔离电容通常为60pF。
    - 开关频率: 开关频率范围为70kHz左右。
    - MTBF: 预计平均无故障时间超过1.21MHrs。

    产品特点和优势


    IL系列单输出直流电源模块采用SIP封装,具有高度集成和紧凑的设计,非常适合空间有限的应用场合。其高隔离电压(高达3000VDC)确保了出色的电气安全性,特别适合对安全有严格要求的应用。此外,该系列模块具备优异的负载调节能力和线性调整率,保证了在不同负载条件下的稳定输出。这些特点使IL系列成为市场上高效、可靠、安全的首选电源解决方案。

    应用案例和使用建议


    IL系列单输出直流电源模块已被广泛应用于电信、工业自动化等领域。在设计系统时,应考虑其宽泛的输入电压范围,确保能够匹配不同的电源系统。同时,考虑到最大电容负载限制,建议在设计负载电路时合理选择并联电容器的容量。使用时要注意保持适当的散热条件,因为高温可能导致性能下降甚至损坏。此外,在选择电源模块时,建议结合具体的应用场景评估其性能指标,例如效率、输出电压范围和线性调整率等。

    兼容性和支持


    IL系列单输出直流电源模块设计用于广泛的应用场合,具有较强的兼容性。模块可通过增加后缀'H'来选择3000VDC的高隔离电压版本。针对客户,制造商提供了三年的保修期,同时提供详尽的技术支持文档和专业咨询服务,帮助用户更好地利用产品特性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内,确认负载是否超出规定范围。 |
    | 温度过高 | 检查散热条件,确保空气流通良好;如需,增加散热片或采用更高效的散热方法。 |
    | 输出电流不足 | 检查输入电压是否达到最低要求,检查负载电容是否超过470μF。 |

    总结和推荐


    IL系列单输出直流电源模块凭借其高效率、宽输入电压范围、出色的电气安全性和可靠的性能,在工业应用中表现出色。其优良的设计和丰富的应用场景使其在市场上具备显著的竞争优势。尽管价格略高于一些普通电源模块,但考虑到其稳定性和长久的使用寿命,投资IL系列是一个明智的选择。我们强烈推荐使用IL系列单输出直流电源模块来满足您的各种需求。

IL1224S参数

参数
开关频率 -
输出总功率 -
类型 -
输入电压最小值 12V(DC)
输出电压组数 1
输入电压最大值 13.2V
输出电压 24V
输出方式 DC-DC
散热方式 -
特性 -
最大容性负载 -
转换效率 82%
输出电流最大值 84mA
长*宽*高 11.68mm(长度)*7.5mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IL1224S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
