IK2412SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IK系列, 21.6 → 26.4 V 直流输入, 12V 直流输出, 0.25W
供应商型号: 1470-2432-5-ND
供应商: Digi-Key
标准整包数: 1

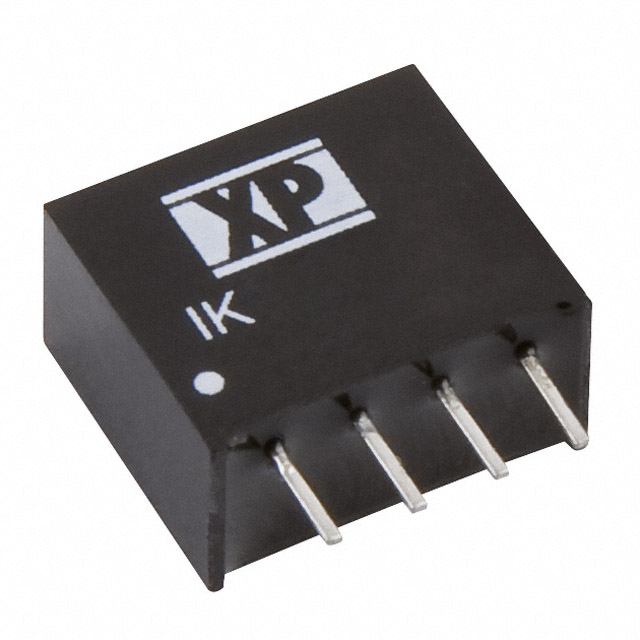

XP POWER DC-DC模块 IK2412SA

IK2412SA概述

    电子元器件技术手册:IK系列隔离电源模块

    产品简介


    IK系列隔离电源模块是一种单输出SIP或DIP封装的电子元件,主要用于需要高可靠性和稳定性的电力转换场合。这款产品具有小型化设计和广泛的工作温度范围,适用于工业控制、通信设备、医疗仪器等多种应用场景。

    技术参数


    - 功率: 0.25瓦特
    - 输入电压范围: ±10%的标称值
    - 输入反射电流: 20mA峰峰值通过12μH电感器(5Hz至20MHz)
    - 输出电压: 可见表格
    - 最小负载: 无负载
    - 线性调节率: ±1.2%/±1% ΔVin
    - 负载调节率: ±10%,20%-100%负载变化(3.3V模型±20%)
    - 设定点精度: ±3%
    - 纹波与噪声: 100mV峰峰值最大,20MHz带宽
    - 温度系数: ±0.02%/°C
    - 最大容性负载: 100μF
    - 效率: 见表格
    - 隔离电压: 最小1000VDC(2)
    - 隔离电阻: 109Ω
    - 隔离电容: 60pF典型值
    - 开关频率: 变量,80kHz典型值
    - 平均故障间隔时间(MTBF): 大于1.1百万小时
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -40°C至+125°C
    - 外壳温度: 最大100°C
    - 冷却方式: 自然对流冷却

    产品特点和优势


    IK系列隔离电源模块具备以下几个显著特点和优势:
    - 高可靠性: 具有超过1.1百万小时的平均故障间隔时间(MTBF),能够长时间稳定运行。
    - 宽工作温度范围: 能够在-40°C到+85°C之间稳定工作,适应各种恶劣环境。
    - 高隔离电压: 提供至少1000VDC的隔离电压,有效防止高压干扰和电气隔离。
    - 多种输入电压选择: 支持5VDC、12VDC、24VDC及48VDC等多种输入电压,满足不同应用场景的需求。

    应用案例和使用建议


    IK系列隔离电源模块广泛应用于工业自动化、通信设备、医疗仪器等领域。例如,在工业控制系统中,它被用于提供稳定的直流电源,以确保系统稳定运行;在通信设备中,它可用于为关键组件提供电源,提高系统的抗干扰能力。
    使用建议:
    - 在安装时,确保有足够的散热空间,避免过热导致的性能下降。
    - 为了达到最佳效率,建议选择合适的输入电压和负载条件。
    - 如需更高隔离电压,可以选择型号后缀为“-H”的版本。

    兼容性和支持


    IK系列隔离电源模块支持SIP和DIP两种封装方式,方便客户根据具体需求选择。同时,厂商提供三年质保服务,并针对产品提供全面的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块启动时输出电压不稳定 | 确认输入电压是否在额定范围内,检查连接线路是否有短路现象。|
    | 输出电流不足 | 检查负载是否超出规格,确认输入电压是否符合要求。 |
    | 温度过高 | 确保模块周围有足够的散热空间,避免堆积杂物导致散热不良。|

    总结和推荐


    IK系列隔离电源模块以其高可靠性、宽工作温度范围和高隔离电压等特性,成为工业控制、通信设备和医疗仪器等领域的理想选择。它能够提供稳定可靠的电源输出,适用于多种应用场景。因此,我们强烈推荐使用IK系列隔离电源模块,特别是在需要高可靠性和稳定性的场合。

IK2412SA参数

参数
输出电压组数 1
类型 -
输出电流最大值 20.8mA
输出方式 Fixed
输入电压最大值 26.4V
特性 -
转换效率 56%
输入电压最小值 21.6V
最大容性负载 -
开关频率 80KHz(Typ)
输出总功率 250mW
输出电压 12V
散热方式 -
长*宽*高 11.68mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IK2412SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IK2412SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IK2412SA IK2412SA数据手册

IK2412SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
