QSB30048S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB300系列, 18 → 75 V 直流输入, 24V 直流输出, 300W
供应商型号: 2467020
供应商: 海外现货
标准整包数: 1

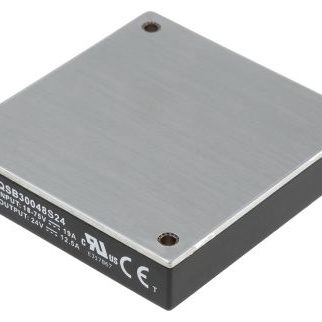

XP POWER DC-DC模块 QSB30048S24

QSB30048S24概述

    QSB Series DC-DC Converters: Technical Overview

    1. 产品简介


    QSB系列DC-DC转换器是专为高功率需求设计的产品,能够提供稳定的直流电压输出。其主要功能包括宽输入电压范围、高效率和高功率密度。这些转换器广泛应用于工业自动化、电信设备、数据中心以及其他需要高可靠性电源的应用领域。

    2. 技术参数


    - 输入电压范围: 24V (9-36V), 48V (18-75V)
    - 最大功率: 300W
    - 峰值功率: 350W
    - 启动时间: 120ms典型
    - 纹波与噪声: 3.3V/5V模型:100mV峰峰值;12V/15V模型:150mV峰峰值;24V/28V模型:280mV峰峰值
    - 过压保护: 115-140%
    - 短路保护: 连续
    - 过热保护: 案温度>105°C
    - 温度系数: ±0.03%/°C
    - 效率: 见表格(不同输出电压下有所不同)
    - 隔离电压: 输入到输出1500VDC,输入到外壳1500VDC,输出到外壳1500VDC
    - 隔离电阻: 107Ω
    - 开关频率: 220kHz典型
    - 功率密度: 109W/in³
    - 工作温度范围: 基板-40°C至+100°C
    - 存储温度: -55°C至+105°C
    - 湿度: 最高90%非冷凝
    - 防护等级: 符合EN55022、EN61000-4-2、EN61000-4-3、EN61000-4-4和EN61000-4-5标准

    3. 产品特点和优势


    QSB系列转换器的主要优势包括:
    - 高功率密度: 单位体积内能提供更多的功率输出
    - 宽输入电压范围: 能够适应各种不同的输入电压
    - 高效率: 在不同负载条件下均能保持较高的转换效率
    - 远程控制功能: 支持远程开启和关闭,方便系统管理和监控
    - 基板冷却设计: 提高散热效果,延长使用寿命

    4. 应用案例和使用建议


    QSB系列转换器适用于多种应用场合,如电信设备、工业控制系统等。对于需要稳定输出电压和高效率的应用,QSB系列是一个理想的选择。
    使用建议:
    - 在高负载条件下确保充足的散热,特别是在高温环境下
    - 使用符合要求的电容值,以确保输出稳定性
    - 确保输入线路上安装适当额定值的保险丝,提高系统的安全性和可靠性

    5. 兼容性和支持


    QSB系列转换器设计时充分考虑了与现有设备的兼容性问题,确保其可以在多种应用场景中无缝集成。厂商提供了详尽的技术文档和支持服务,帮助用户进行正确的安装和配置。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方案: 检查输入电压是否在规定范围内,并确保输入端有足够的电容滤波
    - 问题: 转换器过热
    - 解决方案: 确认散热条件良好,必要时可增加散热装置或调整负载
    - 问题: 高频纹波较大
    - 解决方案: 在输出端添加额外的滤波电容

    7. 总结和推荐


    综上所述,QSB系列DC-DC转换器是一款高性能、高可靠性的产品,特别适合于对电源有严格要求的应用场合。其独特的高功率密度和宽输入电压范围使其在市场上具有很强的竞争力。强烈推荐给需要高稳定性和高效率电源解决方案的用户。

QSB30048S24参数

参数
输出方式 -
输出总功率 -
输出电压组数 1
特性 Remote On/Off,OCP,OTP,OVP,SCP
输出电流最大值 12.5A
转换效率 89%
开关频率 -
输入电压最小值 48V(DC)
输入电压最大值 75V
输出电压 24V
类型 -
最大容性负载 -
散热方式 -
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB30048S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB30048S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB30048S24 QSB30048S24数据手册

QSB30048S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1375.3052
5+ ¥ 1350.2996
10+ ¥ 1350.2996
50+ ¥ 1350.2996
100+ ¥ 1350.2996
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1375.3
