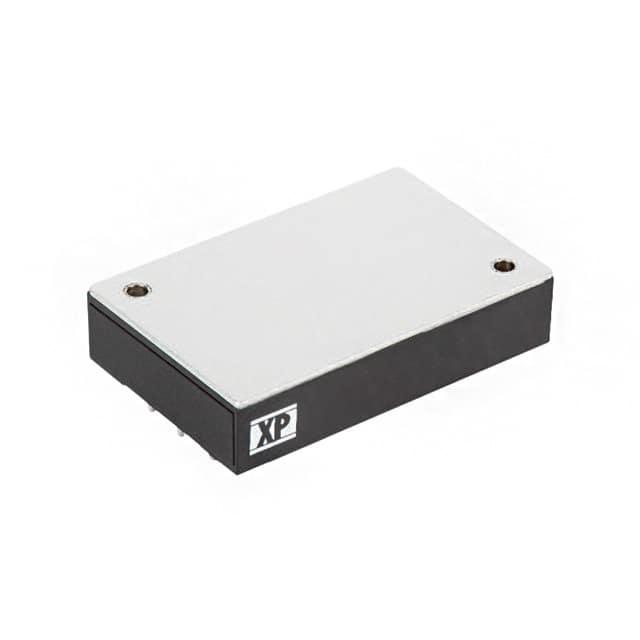

QSC15024S28

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSC150系列, 9 → 36 V 直流输入, 28V 直流输出, 150W
供应商型号: 1470-4548-ND
供应商: Digi-Key
标准整包数: 1
XP POWER DC-DC模块 QSC15024S28

QSC15024S28概述

    QSC150 Series DC-DC Converter 技术手册

    1. 产品简介


    QSC150 系列 DC-DC 转换器是一款高效能的电源转换模块,主要用于工业和电信应用。该系列产品支持宽输入电压范围(4:1),可以提供单路输出电压。其设计符合行业标准的1/4砖尺寸,适用于各种紧凑型应用场合。主要功能包括:
    - 宽输入电压范围:9-75 VDC
    - 输出电压范围:5-48 VDC
    - 高效率:最高可达92%
    - 隔离电压:2250 VDC
    - 工作温度范围:-40°C 至 +105°C

    2. 技术参数


    以下是 QSC150 系列 DC-DC 转换器的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 9 75 | VDC |
    | 输出电压范围 | 5 48 | VDC |
    | 输出电流 | 0 | 30.0 | 30.0 | A |
    | 效率 92 % |
    | 隔离电压 | 2250 VDC |
    | 启动时间 | 30 ms |
    | 工作温度范围 | -40 105 | °C |
    | 尺寸(长x宽x高) | 57.9 | x 36.8 | x 12.7| mm (2.28"x1.45"x0.5") |
    | 重量 | 68 g |

    3. 产品特点和优势


    QSC150 系列 DC-DC 转换器具备多种独特功能和优势:
    - 宽输入电压范围:支持9-75 VDC的输入电压范围,使得该产品适用于多种不同的电源系统。
    - 高效率:最高效率达到92%,大大减少了能量损耗。
    - 隔离电压:提供2250 VDC的隔离电压,增强了系统的安全性和稳定性。
    - 宽工作温度范围:-40°C 至 +105°C的工作温度范围使其适用于极端环境条件。
    - 远程控制:可通过远程开启/关闭功能实现便捷的控制管理。
    这些特点使得 QSC150 系列 DC-DC 转换器在市场上具有较强的竞争力,特别是在需要高可靠性、高性能的应用场合。

    4. 应用案例和使用建议


    QSC150 系列 DC-DC 转换器广泛应用于工业自动化、通信设备、电力系统等领域。例如,在电信基站中,它可以用作电源转换模块,为设备提供稳定可靠的电源。在工业自动化控制系统中,它可以作为分布式电源模块,确保各个子系统之间的电源供给。
    使用建议:
    - 散热设计:在高负载情况下,应注意良好的散热设计以避免过热。可以考虑使用散热片或强制风冷来提高散热效果。
    - 电源保护:建议在输入端增加适当的保护措施,如安装瞬态电压抑制二极管(TVS),以防止电压尖峰对设备造成损害。
    - 外部电阻调整:通过连接外部电阻可以灵活调整输出电压,以适应不同的应用需求。

    5. 兼容性和支持


    QSC150 系列 DC-DC 转换器与其他标准的电子元器件和设备具有良好的兼容性。厂家提供了全面的技术支持和保修服务,包括三年的质量保证期。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:输出电压不稳定。
    - 解决办法:检查输入电压是否在正常范围内,调整外部电阻以稳定输出电压。
    - 问题:启动时间过长。
    - 解决办法:确认是否有足够的散热措施,确保设备在适当的工作温度下运行。
    - 问题:无法远程控制。
    - 解决办法:检查远程控制线是否正确连接,确认远程控制信号的电平是否正确。

    7. 总结和推荐


    QSC150 系列 DC-DC 转换器以其高效率、宽输入电压范围和宽工作温度范围成为市场上的一款优秀产品。它适用于多种工业和电信应用,特别是那些对电源稳定性和可靠性要求较高的场合。鉴于其卓越的性能和广泛的应用范围,强烈推荐此产品用于需要高性能电源转换的项目。

QSC15024S28参数

参数
开关频率 -
输出电压 28V
输入电压最大值 36V
转换效率 91.5%
散热方式 -
特性 Remote On/Off,OCP,OTP,OVP,UVLO
输出总功率 -
最大容性负载 -
输入电压最小值 9V~36V(DC)
类型 -
输出电流最大值 5.4A
输出方式 -
输出电压组数 1
长*宽*高 57.9mm(长度)*36.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSC15024S28厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSC15024S28数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSC15024S28 QSC15024S28数据手册

QSC15024S28封装设计

查看详情并下载
Symbol
Footprint
3D Model
