ICZ0912S09

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, 9→ 18 V 直流输入, 9V 直流输出, 9W
供应商型号: 209-ICZ0912S09
供应商: Mouser
标准整包数: 1

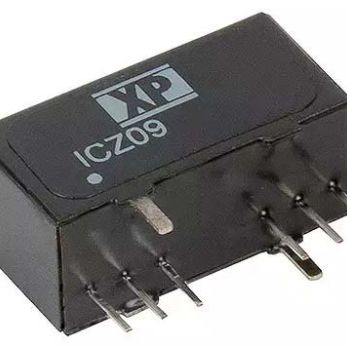

XP POWER DC-DC模块 ICZ0912S09

ICZ0912S09概述

    ICZ Series DC-DC Converter

    产品简介


    ICZ系列DC-DC转换器是一款超紧凑型的单列直插式(SIP-8)封装产品,提供单输出和双输出两种版本。这款转换器的最大特点是体积小,仅有9瓦特的功率却拥有最小的足迹,非常适合空间受限的应用场合。它适用于各种电子设备中,包括工业控制、通信设备和医疗仪器等领域。

    技术参数


    - 输入电压范围: 9-18 VDC(12 V额定值)、18-36 VDC(24 V额定值)、36-75 VDC(48 V额定值)
    - 输出电压: 单输出从3.3V到30VDC,双输出为±5V、±12V、±15V
    - 最大输出电流: 单输出可达2000mA,双输出可达±800mA
    - 效率: 最高可达90%
    - 隔离度: 输入到输出1600 VDC,输入到外壳1000 VDC
    - 纹波和噪声: 最大75mV pk-pk(3.3-9V/12-24V范围内,带宽20MHz)
    - 瞬态响应: 3.3V输出型号±5%,其他型号±3%,恢复时间小于250 µs
    - 过载保护: 150%
    - 短路保护: 连续,自动恢复
    - 工作温度: -40°C至+85°C
    - 存储温度: -55°C至+125°C
    - 湿度: 95%RH(非冷凝)

    产品特点和优势


    - 超紧凑型SIP-8封装: 是市场上同类产品中体积最小的一款。
    - 无最小负载要求: 灵活适应各种负载条件。
    - 宽输入电压范围: 从9V到75VDC,可广泛应用于不同类型的电源系统。
    - 远程开启/关闭功能: 通过控制引脚3实现远程控制,增强了系统的灵活性。
    - 3年质保: 高质量保证,减少客户后顾之忧。

    应用案例和使用建议


    - 工业自动化: 在一些空间有限的工业控制系统中,如PLC或电机驱动器,可以使用该转换器来确保电源稳定。
    - 通信设备: 电信基站或网络设备中的电源模块,可以采用ICZ系列来提高整体效率。
    - 医疗仪器: 需要高可靠性和低噪声的医疗设备中,如心电图机,可以选择此转换器以确保设备正常运行。
    使用建议:
    - 在使用过程中,应根据具体应用场景选择合适的输出电压和电流组合。
    - 在设计PCB布局时,考虑到电磁干扰(EMI)和滤波电容的位置和类型,以确保最佳性能。

    兼容性和支持


    - 兼容性: 可与其他标准电子元件兼容,方便集成到现有的电路板中。
    - 支持和服务: 厂商提供全面的技术支持,包括详细的应用文档和故障排除指南。

    常见问题与解决方案


    - 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否在规定范围内,确认连接线缆和引脚正确无误。

    - 问题: 输出电压不稳定。
    - 解决方案: 确认输出负载是否超过了规定的最大负载限制,检查滤波电容是否损坏或安装错误。

    总结和推荐


    总体而言,ICZ系列DC-DC转换器以其超紧凑的设计、广泛的输入电压范围和高效能表现,成为各类电子设备的理想选择。特别是在空间受限且对效率和可靠性要求较高的应用场景中,该系列产品具有显著的优势。因此,我们强烈推荐在需要高性能DC-DC转换器的应用项目中使用ICZ系列。
    通过上述详尽的技术手册解析,相信读者对ICZ系列DC-DC转换器有了更全面的了解。

ICZ0912S09参数

参数
输入电压最小值 9V~18V(DC)
最大容性负载 -
输出电压组数 1
输入电压最大值 18V
输出电压 9V
输出电流最大值 1A
特性 Remote On/Off,OCP,SCP,UVLO
转换效率 87%
开关频率 -
输出总功率 -
类型 -
输出方式 -
散热方式 -
通用封装 SIP-12
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ICZ0912S09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ICZ0912S09数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ICZ0912S09 ICZ0912S09数据手册

ICZ0912S09封装设计

查看详情并下载
Symbol
Footprint
3D Model
