IT4805SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IT系列, 18 → 75 V 直流输入, 5V 直流输出, 3W
供应商型号: 1738196
供应商: 海外现货
标准整包数: 1

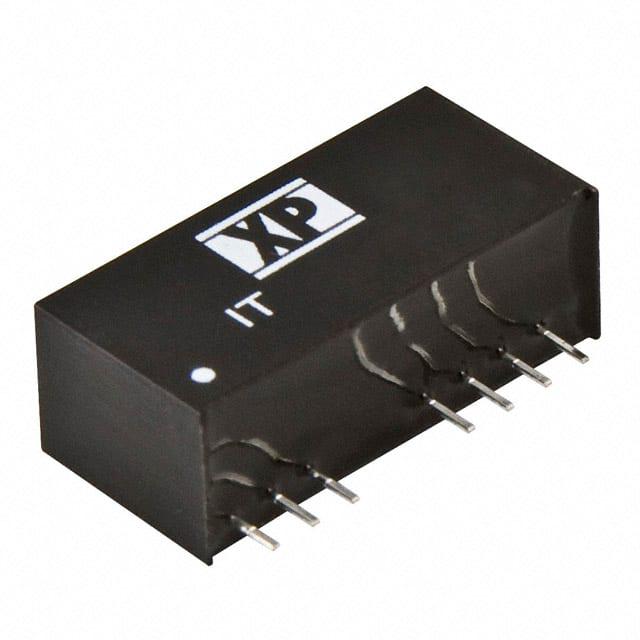

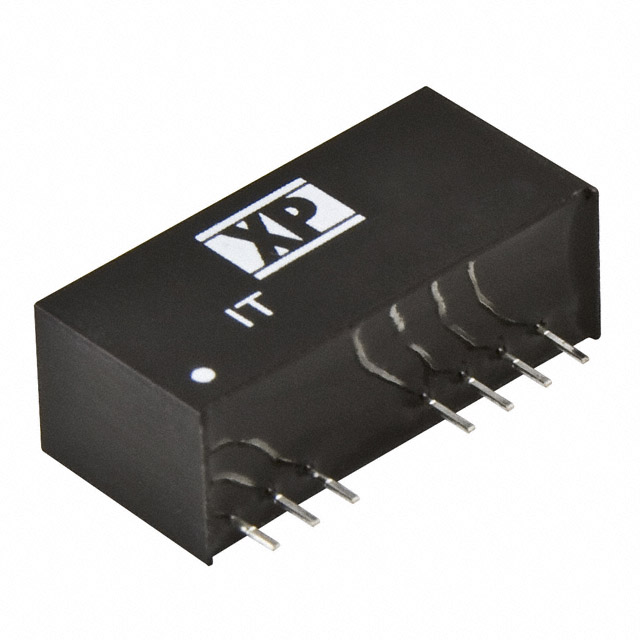

XP POWER DC-DC模块 IT4805SA

IT4805SA概述

    电子元器件产品技术手册解析

    产品简介


    本产品属于IT系列开关电源模块,主要应用于工业自动化、通讯设备、仪器仪表等领域。该产品提供单路和双路输出选项,适用于多种输入电压范围,确保在各种环境下稳定运行。产品通过UL认证,具备高隔离电压及宽温度适应范围,为设计者提供灵活可靠的选择。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 9.0-36.0 V 或 18.0-75.0 V |
    | 输出电压 | 见表格(不同型号对应不同输出电压) |
    | 最小负载电流 | 无负载时最大输入电流:10 mA(单路),5 mA(双路) |
    | 效率 | 75%-85% 不等,具体数值见表格 |
    | 隔离电压 | 1500 VDC |
    | 纹波与噪声 | 50 mV pk-pk max |
    | 工作温度范围 | -40 °C 至 +100 °C,存储温度 -40 °C 至 +125 °C |

    产品特点和优势


    - 调节性高:支持单路和双路输出,能够精确调节输出电压,满足多样化的应用需求。
    - 宽输入范围:输入电压范围覆盖9.0-75.0V,可以适应不同的电源条件。
    - 高可靠性:通过UL60950-1 和 CAN/CSA C22.2 No.60950-1安全认证,确保在各种恶劣环境中正常运行。
    - 远程控制:支持远程启停功能,方便系统集成。

    应用案例和使用建议


    - 工业自动化:如机器人、自动控制设备等,需确保电源供应稳定可靠,可选用本系列产品以获得稳定的输出电压。
    - 通讯设备:例如交换机、路由器等,要求高效率且低噪音,建议采用15.0 V 200 mA或18.0-75.0 V系列,以满足对纹波与噪声的要求。
    使用建议:
    - 在接线时,请注意连接顺序,避免短路或开路情况发生。
    - 在高温环境下使用时,根据手册建议进行降额使用,防止过热损坏。

    兼容性和支持


    该产品与大多数标准的SIP插座兼容,支持远程启停功能,便于系统集成。制造商提供3年质保服务,对产品性能和使用寿命充满信心。

    常见问题与解决方案


    - Q: 如何设置远程启停功能?
    - A: 通过在指定引脚上施加2.7至15 VDC信号实现输出关闭。
    - Q: 在高负载情况下出现不稳定现象怎么办?
    - A: 检查负载电流是否超过规定值,适当降低负载或更换适合的型号。

    总结和推荐


    综上所述,IT系列开关电源模块凭借其宽输入电压范围、高效率和优良的安全性,适用于多种工业及通信应用场景。特别推荐给那些对电源稳定性要求较高、追求高效能和高可靠性的客户。

IT4805SA参数

参数
输出方式 DC-DC
输入电压最小值 48V(DC)
输出电流最大值 600mA
特性 Remote On/Off,SCP
输出电压 5V
输出电压组数 1
输入电压最大值 75V
类型 -
开关频率 -
散热方式 -
最大容性负载 -
转换效率 81%
输出总功率 -
长*宽*高 26mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IT4805SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IT4805SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IT4805SA IT4805SA数据手册

IT4805SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
