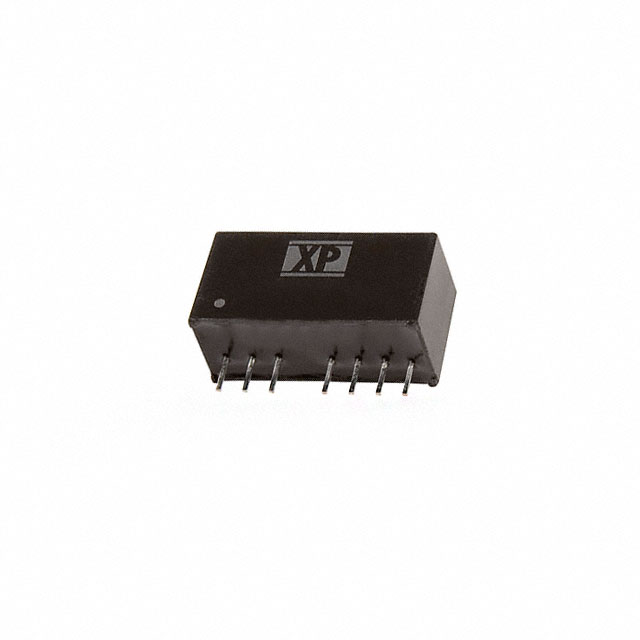

ITQ4815SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITQ系列, 18 → 75 V 直流输入, 15V 直流输出, 6W
供应商型号: 1470-2872-5-ND
供应商: Digi-Key
标准整包数: 1

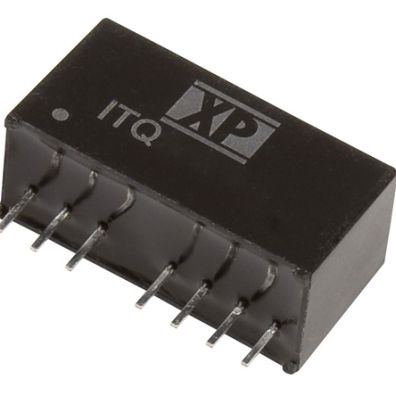

XP POWER DC-DC模块 ITQ4815SA

ITQ4815SA概述

    ITQ Series DC-DC Converter

    产品简介


    ITQ系列DC-DC转换器是一款高性能电源模块,旨在满足各种电子设备的电源需求。该系列产品支持单输出和双输出,具有广泛的输入电压范围(4:1),能够在-40°C至+100°C的温度范围内稳定运行。主要应用于通信设备、工业自动化、医疗设备及各类消费电子产品中。

    技术参数


    - 输入电压范围: 9-36 VDC(24 V标称);18-75 VDC(48 V标称)
    - 输出电压: 3.3-24 VDC(见“模型与额定值”表格)
    - 输出电流: 见“模型与额定值”表格
    - 效率: 最高可达87%
    - 隔离电压: 输入到输出隔离电压1500 VDC,可选3000 VDC版本
    - 负载调节: 单输出:±0.5%,双输出:±1%
    - 纹波与噪声: 125 mV峰峰值(20 MHz带宽)
    - 开关频率: 580 kHz
    - 输入浪涌: 24 V型号为50 VDC持续100ms,48 V型号为100 VDC持续100ms
    - 尺寸: 0.86 x 0.36 x 0.44英寸(21.9 x 9.2 x 11.1毫米)
    - 重量: 约0.01磅(4.8克)

    产品特点和优势


    1. 广泛输入范围: 支持4:1输入电压范围,适用于不同电源环境。
    2. 高效率: 最高可达87%,显著提升能效。
    3. 强隔离能力: 1500 VDC隔离电压,可选3000 VDC版本,确保电气安全。
    4. 远程控制: 提供远程开/关功能,便于系统管理和维护。
    5. 无最小负载要求: 不需要额外的最小负载限制,简化设计和测试过程。
    6. 高可靠性: 3年质保,增强用户信心。

    应用案例和使用建议


    ITQ系列DC-DC转换器广泛应用于多种设备,例如通信基站、工业控制系统和医疗仪器。例如,在通信基站中,该转换器可以作为备用电源,提供稳定可靠的电源供应。
    使用建议:
    1. 在安装时,请确保符合相关标准,如EN61000-4系列和EN55022。
    2. 使用适当的输入滤波电容以降低反射纹波。
    3. 根据具体应用选择合适的输出电压和电流配置。

    兼容性和支持


    ITQ系列DC-DC转换器支持多种配置,包括不同的输入电压和输出电压选项。制造商提供详细的技术支持和保修服务,确保用户能够充分利用产品优势。

    常见问题与解决方案


    1. 问题: 设备在开机时无法启动。
    - 解决方案: 检查输入电压是否在正常范围内,并确认远程开/关信号是否正确连接。
    2. 问题: 输出电压不稳定。
    - 解决方案: 检查负载情况,确保负载在规定范围内,并且输入电压稳定。
    3. 问题: 设备过热。
    - 解决方案: 确保良好的自然对流冷却条件,必要时加装散热片。

    总结和推荐


    ITQ系列DC-DC转换器凭借其广泛的输入电压范围、高效的电源转换能力和良好的隔离性能,成为市场上一款非常可靠和高效的产品。它适用于多种应用场景,且在设计和使用过程中提供了丰富的灵活性和可靠性。强烈推荐用于需要稳定电源供应的各种设备和系统。

ITQ4815SA参数

参数
转换效率 87%
开关频率 -
输出电压组数 1
输出总功率 6W
特性 Remote On/Off,SCP
散热方式 -
输出电流最大值 400mA
输入电压最小值 18V
类型 -
输出电压 15V
最大容性负载 -
输入电压最大值 75V
输出方式 -
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITQ4815SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITQ4815SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITQ4815SA ITQ4815SA数据手册

ITQ4815SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.84 ¥ 209.898
5+ $ 23.2024 ¥ 194.1751
25+ $ 21.528 ¥ 180.1625
100+ $ 20.0928 ¥ 168.1516
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 209.89
