IMA0105D05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IMA01系列, 4.5 → 5.5 V 直流输入, ±5V 直流输出, 1W
供应商型号: 1470-3739-ND
供应商: Digi-Key
标准整包数: 1

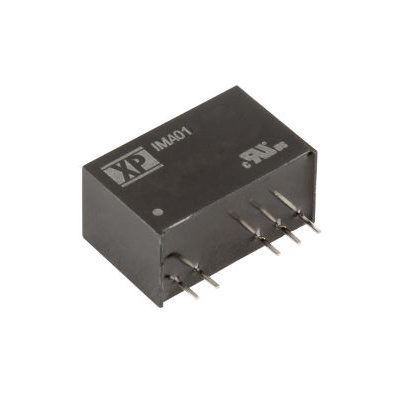

XP POWER DC-DC模块 IMA0105D05

IMA0105D05概述

    IMA01 Series DC-DC Converter

    产品简介


    IMA01系列DC-DC转换器是XP Power公司推出的一款高性能电源模块,适用于多种医疗设备和其他需要高可靠性的电子系统。该系列产品具有单输出和双输出两种型号,采用SIP7封装,能够在-40°C至+75°C的宽广温度范围内工作。IMA01系列具备4000VAC隔离电压、1 x MOPP(患者保护措施)等安全特性,广泛应用于医疗设备、工业自动化、通信设备等领域。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出电压 | 3.3 30 | VDC | 见型号和规格表 |
    | 初始设定精度 | ±5 % | 满载 |
    | 最小负载 | 10 % | 需满足规定的调节要求 |
    | 线路调节 | ±1.2 %/1% | 每1%输入电压变化输出变化不超过1.2% |
    | 负载调节 | 10 % | 从10%到满载,见应用笔记 |
    | 交叉调节 | ±4 % | 在双输出型号中,当一个输出为25%负载时,另一个输出从10%变到满载 |
    | 波纹与噪声 | 150 pk-pk | mV | 20MHz带宽,测量时需并联10µF电解电容和0.1µF陶瓷电容 |
    | 最大容性负载 | 见型号和规格表 µF
    | 温度系数 | 0.03 /°C
    | 输入电压范围 | 4.5 | 5.5 | VDC 5V标称 |
    | 输入反射电流 | 20 pk-pk | mA | 通过12µH电感和47µF电容 |
    | 输入浪涌 | 7 | 15 | 18 | 28 | VDC | 对于不同型号有不同的浪涌电压 |

    产品特点和优势


    IMA01系列DC-DC转换器具有多种优势,包括:
    1. 世界医疗认证:获得ANSI/AMMI ES60601-1等标准认证,适用于医疗设备。
    2. 宽工作温度范围:-40°C至+75°C,无需降额。
    3. 高可靠性:全负载下在75°C环境下工作,MTBF高达2.5MHrs。
    4. 高效率:最高可达80%,有效节省能源。
    5. 隔离保护:4000VAC隔离电压,1 x MOPP,确保安全。

    应用案例和使用建议


    IMA01系列DC-DC转换器广泛应用于医疗设备、通信设备及工业自动化系统中。例如,在医疗器械中,它可以作为电源管理的核心部件,提供稳定的电压输出。使用建议如下:
    1. 正确连接输入滤波电容:如表所示,不同型号需要不同的电容配置,以帮助通过浪涌测试。
    2. 优化电路设计:合理布置输入滤波组件,减少辐射噪声。

    兼容性和支持


    IMA01系列具有良好的兼容性,可与其他标准电子元件配合使用。XP Power公司提供了全面的技术支持和3年的保修服务,确保用户在安装和使用过程中得到有效的帮助。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查输入电压是否稳定,并确保连接正确。
    2. 浪涌电流过大
    - 解决方法:在输入端增加适当的浪涌抑制电路,如压敏电阻。
    3. 散热问题
    - 解决方法:确保设备周围有足够的空间进行自然对流散热。

    总结和推荐


    综上所述,IMA01系列DC-DC转换器是一款高性能、高可靠性的电源模块,特别适合于医疗设备、通信设备和工业自动化系统的应用。其独特的安全特性、广泛的适用温度范围以及高效的电源管理能力使其在市场上具有较强的竞争力。强烈推荐在相关应用中使用IMA01系列DC-DC转换器。

IMA0105D05参数

参数
输出电压组数 2
输出方式 -
转换效率 77%
类型 -
输出总功率 -
特性 SCP
开关频率 -
散热方式 -
输入电压最大值 5.5V
输出电压 5V
输出电流最大值 100mA,100mA
输入电压最小值 5V(DC)
最大容性负载 -
长*宽*高 19.5mm(长度)*9.2mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

IMA0105D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IMA0105D05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IMA0105D05 IMA0105D05数据手册

IMA0105D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
