IV2403SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IV系列, 21.6 → 26.4 V 直流输入, 3.3V 直流输出, 1W
供应商型号: 209-IV2403SA
供应商: Mouser
标准整包数: 1

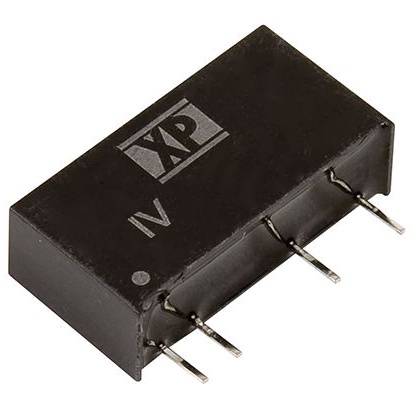

XP POWER DC-DC模块 IV2403SA

IV2403SA概述

    IV系列电源模块技术手册

    1. 产品简介


    IV系列电源模块是一款高性能、单双输出的DC-DC转换器,广泛应用于各种工业设备、通信系统和医疗设备等领域。这些模块具备优异的电气特性和稳定性,能够在广泛的输入电压范围内提供稳定可靠的输出电压。该系列产品包括SIP和DIP两种封装形式,方便用户根据不同的应用需求选择合适的封装方式。

    2. 技术参数


    以下是IV系列电源模块的关键技术参数:
    - 功率:1瓦
    - 输入电压范围:5 VDC至48 VDC(需注意具体型号输入电压要求)
    - 输入电压精度:±10%
    - 反射电流:20 mA pk-pk,频率范围为5 Hz至20 MHz
    - 隔离电压:3000 VDC(可选4000 VDC和6000 VDC)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - MTBF:>1.1 MHrs
    - 保修期:3年

    3. 产品特点和优势


    IV系列电源模块的主要优势如下:
    - 高可靠性:通过MIL-HDBK-217F标准,MTBF值大于1.1 MHrs,确保长时间稳定运行。
    - 高隔离度:提供高达6000 VDC的隔离电压,满足多种应用的严格安全标准。
    - 宽工作温度范围:可在极端环境下正常工作,适应性强。
    - 高效率:根据不同型号,效率最高可达78%,有助于提高整体系统的能源利用效率。
    - 兼容性强:支持多种输入电压,适用于不同类型的设备。

    4. 应用案例和使用建议


    - 工业控制:IV系列电源模块可以用于各类自动化控制系统中,提供稳定可靠的电源供应。
    - 通信系统:在通信设备中,该模块能够为各类通讯组件供电,保证通讯质量。
    - 医疗设备:在医疗设备中,高可靠性和低噪声是关键要求,IV系列电源模块能够满足这些需求。
    使用建议:
    - 确保输入电压在规定的范围内,以避免过压导致的损坏。
    - 在使用过程中,应保持适当的散热条件,避免过热导致的性能下降。
    - 注意检查输入电容是否符合要求,特别是在48 V输入的情况下。

    5. 兼容性和支持


    IV系列电源模块与其他标准电子元器件兼容良好,可方便地集成到现有系统中。厂商提供了全面的技术支持和服务,包括安装指导、故障排查等,帮助客户快速解决问题。

    6. 常见问题与解决方案


    - Q: 输入电压超出范围怎么办?
    A: 请检查并调整输入电压,使其处于指定的工作范围。
    - Q: 输出电压不稳定怎么办?
    A: 检查负载情况及输入电压,必要时更换合适的电源模块。
    - Q: 运行温度过高怎么办?
    A: 确保良好的散热条件,可以增加散热片或采用其他散热措施。

    7. 总结和推荐


    IV系列电源模块凭借其卓越的性能、稳定的输出和广泛的应用范围,在多个行业中展现出强大的竞争力。我们强烈推荐这款产品给需要高可靠性和高效能的用户。无论是工业控制、通信还是医疗设备,IV系列电源模块都能提供令人满意的表现。

IV2403SA参数

参数
散热方式 -
输出电压 3.3V
输出电压组数 1
转换效率 75%
特性 -
输出电流最大值 300mA
输入电压最大值 26.4V
输入电压最小值 24V(DC)
最大容性负载 -
类型 -
开关频率 -
输出方式 -
输出总功率 -
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IV2403SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IV2403SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IV2403SA IV2403SA数据手册

IV2403SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
