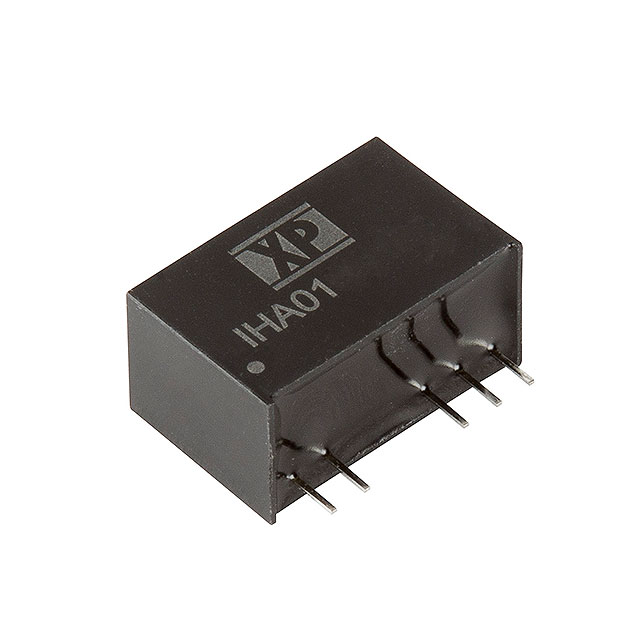

IHA0115S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHA01系列, 13.5 → 16.5 V 直流输入, 12V 直流输出, 1W
供应商型号: 2675466
供应商: element14
标准整包数: 1
XP POWER DC-DC模块 IHA0115S12

IHA0115S12概述

    IHA01 Series DC-DC Converter

    1. 产品简介


    IHA01系列直流-直流(DC-DC)转换器是一种高性能电源模块,适用于多种电子设备中。这些转换器提供单路和双路输出,能够处理不同电压等级的需求。它们特别适用于需要高隔离度和良好稳压性能的应用场景,如MOSFET和IGBT驱动电路。此外,IHA01系列具备宽广的工作温度范围和长时间运行的可靠性。

    2. 技术参数


    - 输入电压范围:4.5 - 26.4 VDC
    - 输出电压:3.3 - 30 VDC(根据具体型号而定)
    - 初始设定精度:±3%
    - 负载调节:10%
    - 线性调节:±1.2%/1%
    - 交叉调节:±4%
    - 纹波噪声:200 mV 峰峰值(20 MHz带宽)
    - 最大电容负载:见型号和额定值表
    - 温度系数:0.03%/°C
    - 工作环境温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +125°C
    - 输入电流:见型号和额定值表
    - 最大电容负载:见型号和额定值表
    - 效率:70% - 84%(根据型号而定)

    3. 产品特点和优势


    IHA01系列DC-DC转换器具有以下独特功能和优势:
    - 高隔离度:6000 VDC 输入到输出的隔离电压
    - 双输出能力:支持单路和双路输出
    - 宽工作温度范围:-40°C 至 +85°C
    - 高效率:最高可达84%
    - 机械封装:SIP7封装,体积小巧
    - 长使用寿命:平均无故障时间达2.5百万小时
    - 低纹波噪声:仅200 mV峰峰值

    4. 应用案例和使用建议


    IHA01系列DC-DC转换器广泛应用于各种电子设备,例如:
    - 工业自动化设备:用于MOSFET和IGBT驱动电路,提高系统的稳定性和可靠性。
    - 医疗设备:要求高隔离度的场合,以确保患者安全。
    - 通信设备:提供稳定的电源供应,保障系统正常运行。
    使用建议:
    - 在设计时,应确保滤波电容器(如C1、C2、C3)尽量靠近转换器,以减少辐射噪声。
    - 考虑到不同的输入电压范围,选择合适的型号以满足具体应用需求。

    5. 兼容性和支持


    IHA01系列DC-DC转换器与大多数标准电子元件兼容,具体兼容性可通过手册中的详细信息确认。制造商提供全面的技术支持和三年质保服务,以确保用户能够获得最佳使用体验。

    6. 常见问题与解决方案


    - Q: 纹波噪声超标怎么办?
    - A: 确保所有滤波电容器正确安装且距离转换器足够近,可适当增加滤波电容容量。
    - Q: 输出电压不稳定怎么办?
    - A: 检查输入电压和负载变化,必要时调整负载调节器。
    - Q: 发生短路保护怎么办?
    - A: 检查线路连接是否正常,确保负载不超过最大允许值。

    7. 总结和推荐


    IHA01系列DC-DC转换器凭借其高效率、高隔离度和宽工作温度范围,在众多应用场景中表现出色。它适合于各种工业和商业应用,尤其是在对电源质量有严格要求的环境中。强烈推荐使用IHA01系列DC-DC转换器,特别是对于需要高可靠性和稳定性的项目。

IHA0115S12参数

参数
输出方式 -
最大容性负载 -
输出电压 12V
输入电压最大值 16.5V
输出电流最大值 83mA
转换效率 80%
输出电压组数 1
特性 -
类型 -
输出总功率 1W
散热方式 -
输入电压最小值 13.5V
开关频率 -
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
