IHA0124S05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHA01系列, 21.6 → 26.4 V 直流输入, 5V 直流输出, 1W
供应商型号: 2675473
供应商: element14
标准整包数: 1

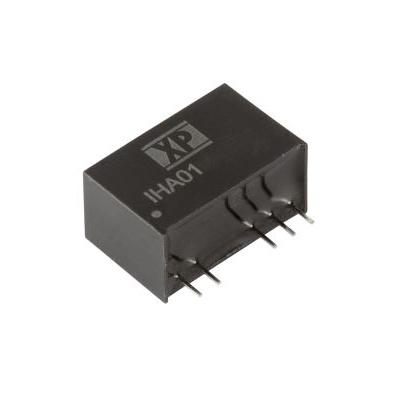

XP POWER DC-DC模块 IHA0124S05

IHA0124S05概述

    IHA01 Series DC-DC Converter 技术手册

    产品简介


    IHA01系列DC-DC转换器是一款高可靠性、高性能的电源转换设备。它主要设计用于为各类电子产品提供稳定的直流电压输出。其主要功能是将输入的直流电压(范围从4.5V到26.4V)转换成所需的直流输出电压(3.3V至30V),支持单输出和双输出两种模式。此外,IHA01还具备Bipolar输出能力,适用于驱动MOSFET和IGBT等电力电子器件。主要应用领域包括工业自动化、通信设备、医疗仪器和车载电子系统。

    技术参数


    - 输入电压范围:4.5V至26.4V(具体范围取决于型号)
    - 输出电压:3.3V至30V(具体范围取决于型号)
    - 效率:70%至84%
    - 隔离度:输入到输出6000VDC
    - 隔离工作电压:250VAC
    - 开关频率:20kHz至50kHz
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C
    - 环境湿度:2.5%至95%RH(非凝结)
    - 最大电容负载:220μF(具体值取决于型号)

    产品特点和优势


    - 高隔离度:6000VDC的输入到输出隔离度,确保了高安全性和低电磁干扰。
    - 宽工作温度范围:可在-40°C至+85°C的环境下正常工作,保证了设备的稳定性和可靠性。
    - 紧凑封装:采用SIP7封装,体积小且易于安装,适用于空间有限的应用场合。
    - 全面保护:具备短路保护功能,可确保在异常情况下安全运行。
    - 长寿命:MTBF(平均故障间隔时间)达到2.5百万小时,保证了设备的长期稳定运行。
    - 兼容性强:提供多种电压输出选择,满足不同应用需求。

    应用案例和使用建议


    IHA01系列DC-DC转换器在多种应用场景中表现出色。例如,在通信基站中,它可以作为备用电源,确保在主电源失效时依然能够维持系统的正常运行;在工业自动化控制系统中,它能为传感器和其他控制组件提供稳定的电源供应。
    使用建议:
    - 在设计电路时,建议尽量缩短引线长度以减少噪声干扰。
    - 确保滤波电容C1和C2靠近模块安装,有助于降低辐射噪声。
    - 根据不同的输入电压选择合适的型号,确保最佳性能。

    兼容性和支持


    - 兼容性:IHA01系列DC-DC转换器与其他标准电源设备具有良好的兼容性,可以方便地集成到现有系统中。
    - 支持服务:制造商提供3年的保修期,并附带详尽的应用指南和技术支持文档,帮助客户解决问题。

    常见问题与解决方案


    - Q: 设备在高温环境下无法正常工作。
    - A: 检查安装位置是否通风良好,避免直接暴露于热源。确保工作温度不超过85°C。

    - Q: 输出电压不稳定。
    - A: 检查输入电压是否在允许范围内,同时确认负载是否过大。调整负载并检查输入电压稳定性。

    - Q: 遇到电磁干扰问题。
    - A: 安装推荐的滤波电容C1和C2,缩短引线长度,确保电路设计符合相关标准要求。

    总结和推荐


    IHA01系列DC-DC转换器凭借其高可靠性、高效率及广泛的适用性,在众多电子设备中展现出显著优势。特别是在需要高度可靠性和严格电气特性要求的应用环境中,如工业自动化、通信设备等领域,其表现尤为突出。强烈推荐在上述应用场景中使用IHA01系列DC-DC转换器,以获得最佳的性能和用户体验。

IHA0124S05参数

参数
最大容性负载 -
输出方式 -
输入电压最大值 26.4V
输出电流最大值 200mA
类型 -
输出电压 5V
输出总功率 -
特性 -
转换效率 71%
输入电压最小值 24V(DC)
输出电压组数 1
开关频率 -
散热方式 -
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHA0124S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHA0124S05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHA0124S05 IHA0124S05数据手册

IHA0124S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.9008
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.9
