首页  >  产品百科  >  IH1224SH

IH1224SH

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: 1000uF Adjustable Output 100KHz 自然空冷 90% 2W 42mA,42mA 24V 2 13.2V 12V Fixed SIP 通孔安装
供应商型号: 1470-1455-5-ND
供应商: Digi-Key
标准整包数: 1

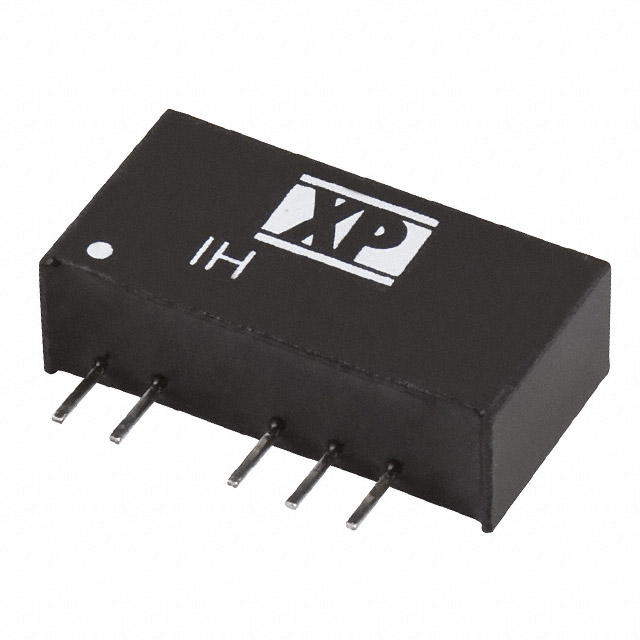

XP POWER DC-DC模块 IH1224SH

IH1224SH概述


    产品简介


    IH系列电源模块是一款高效率、双输出的隔离式直流-直流转换器,广泛应用于工业自动化、通信设备、医疗仪器和汽车电子等领域。该系列产品具备双重输出能力,可提供稳定可靠的电源供应,适用于各种需要高度可靠性和精确电压控制的应用场合。

    技术参数


    - 输入电压范围:标称值 ±10%
    - 反射电流:20 mA pk-pk通过12 µH电感,5Hz至20MHz
    - 输入反向电压保护:无
    - 最小负载要求:无(仅3.3V模型为±20%)
    - 线路调节:±1.2%/1% Δ Vin
    - 负载调节:±10%(20-100%负载变化),3.3V和5V模型为±20%
    - 设定精度:±3%
    - 纹波和噪声:最大75mV峰峰值,带宽20MHz
    - 温度系数:0.02%/°C
    - 最大容性负载:±220µF
    - 交叉调节:3.3V和5V为±8%,其余为±5%
    - 效率:参见表格
    - 隔离电压:1000 VDC(可选3000-6000 VDC)
    - 隔离电阻:109Ω
    - 隔离电容:60pF典型值
    - 平均故障间隔时间(MTBF):>1.1百万小时
    - 工作温度范围:-40°C到+85°C
    - 存储温度范围:-40°C到+125°C
    - 外壳温度:最大100°C
    - 冷却方式:自然对流冷却

    产品特点和优势


    IH系列电源模块具有以下显著优势:
    - 双输出设计:可以同时提供两种不同电压的输出,满足复杂电路的需求。
    - 多种封装选项:提供SIP(单列直插式封装)和DIP(双列直插式封装)两种封装形式,方便客户根据需求选择。
    - 高隔离电压:标配1000 VDC隔离电压,可选3000-6000 VDC,保证了在高压应用中的安全性和稳定性。
    - 高效率:根据不同型号,在不同输入和输出条件下,最高效率可达82%。
    - 宽温操作:可在-40°C到+85°C的极端环境下正常工作,确保在恶劣条件下的可靠性。
    - 长寿命:MTBF超过110万小时,使用寿命长,减少了维护成本。

    应用案例和使用建议


    应用案例
    IH系列电源模块广泛应用于工业自动化控制系统、通信基站、医疗设备和汽车电子系统等。例如,在一个自动化控制系统中,IH系列电源模块可以同时为传感器和控制器提供稳定的电源,确保整个系统的稳定运行。
    使用建议
    1. 选择合适的输入电压范围:根据应用需求选择合适的输入电压,以确保电源模块的高效运行。
    2. 考虑负载情况:特别注意在不同负载情况下的输出稳定性,确保符合系统要求。
    3. 散热设计:尽管IH系列电源模块支持自然对流冷却,但在高功率应用时仍需注意散热,避免过热损坏。
    4. 使用滤波器:为了进一步提高电源的纯净度,可以在输入端添加适当的滤波器来减少纹波和噪声。

    兼容性和支持


    IH系列电源模块与其他标准接口兼容,可以轻松集成到现有的电子系统中。厂商提供了详细的文档和支持服务,包括技术咨询、故障诊断和保修服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电源启动后输出电压不稳定。
    - 解决方案:检查输入电压是否在额定范围内,确保所有连接正确无误。必要时,调整设定精度以达到预期的输出电压。
    2. 问题:电源模块在高负载情况下效率降低。
    - 解决方案:参考效率表格,选择适合当前负载条件的型号。如果适用,可以考虑外接散热装置以提高散热效果。
    3. 问题:电源模块在低温下无法正常工作。
    - 解决方案:确认工作温度范围符合实际使用环境,必要时选择工作温度范围更广的型号。

    总结和推荐


    总体而言,IH系列电源模块是一款性能优越、应用广泛的电子元器件产品。其高效率、双输出能力和宽温度范围使其成为各种复杂应用场景的理想选择。此外,厂商提供的全面支持服务也极大地增强了产品的市场竞争力。因此,我们强烈推荐IH系列电源模块用于需要高可靠性和稳定性的电子系统中。

IH1224SH参数

参数
输入电压最大值 13.2V
特性 Adjustable Output
输出电压组数 2
输出总功率 2W
输出电流最大值 42mA,42mA
输出电压 24V
开关频率 100KHz
最大容性负载 1000uF
输出方式 Fixed
散热方式 自然空冷
类型 -
转换效率 90%
输入电压最小值 12V
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IH1224SH厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IH1224SH数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IH1224SH IH1224SH数据手册

IH1224SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.826 ¥ 99.9297
5+ $ 11.0448 ¥ 92.4312
25+ $ 10.2544 ¥ 85.8165
100+ $ 9.568 ¥ 80.0722
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.92
直接购买
加入购物车
