IE0509SH

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IE系列, 4.5 → 5.5 V 直流输入, 9V 直流输出, 1W
供应商型号: 209-IE0509SH
供应商: Mouser
标准整包数: 1

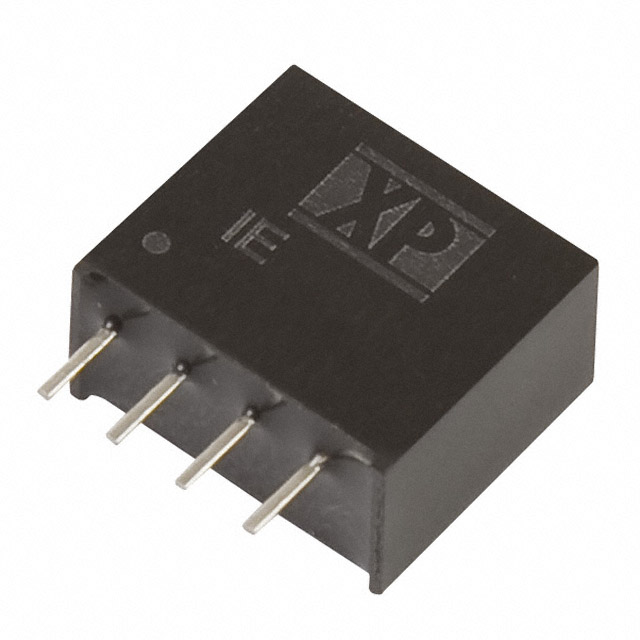

XP POWER DC-DC模块 IE0509SH

IE0509SH概述


    产品简介


    IE系列电子元器件是专为各种电源应用设计的小型高效DC-DC转换器。该系列产品采用单输出设计,提供SIP(单列直插式封装)和DIP(双列直插式封装)两种封装方式。它们具有高隔离电压(1000 VDC,可选3000 VDC),适用于广泛的工业和消费电子产品。这些转换器体积小巧,能够在极端温度环境下(-40°C到+85°C)稳定运行,并提供长达三年的保修期。

    技术参数


    | 类别 | 技术规格 |

    | 输入电压范围 | 额定值±10% |
    | 反射电流 | 20 mA pk-pk通过12 µH电感(5Hz至20 MHz) |
    | 输入反向电压保护 | 无 |
    | 输出电压 | 见表格 |
    | 最小负载 | 无(5) |
    | 线路调整率 | 1.2%/1% ∆Vin |
    | 负载调整率 | 10%(对于20%-100%的负载变化) |
    | 设置点精度 | ±3% |
    | 波纹噪声 | 100 mV pk-pk最大值(20 MHz带宽) |
    | 温度系数 | 0.02%/°C |
    | 最大容性负载 | 220 µF |
    | 效率 | 见表格 |
    | 隔离电压 | 1000 VDC最小值(3000 VDC可选) |
    | 隔离电阻 | 109Ω |
    | 隔离电容 | 60 pF典型值 |
    | 开关频率 | 40-150 KHz可变 |
    | 平均无故障时间(MTBF) | >1.1百万小时至MIL-HDBK-217F标准 |
    | 操作温度 | -40°C至+85°C |
    | 存储温度 | -40°C至+125°C |
    | 外壳温度 | 100°C最大值 |
    | 散热方式 | 自然对流冷却 |

    产品特点和优势


    1. 高隔离电压:提供1000 VDC的最小隔离电压,部分型号可选3000 VDC,适合需要高安全等级的应用。
    2. 小巧紧凑:提供多种封装选择(SIP和DIP),并且尺寸非常紧凑,适用于空间受限的设计。
    3. 宽温工作范围:能够在-40°C至+85°C的极端温度下正常工作,确保了产品的稳定性和可靠性。
    4. 长期保修:提供长达三年的保修期,增强了用户的信心。
    5. 高效率:效率最高可达80%,减少了功耗,提升了系统整体性能。

    应用案例和使用建议


    IE系列DC-DC转换器适用于各种电源需求场景,例如:
    - 工业控制系统
    - 医疗设备
    - 通信设备
    - 家用电器
    使用建议:
    - 在选择输入电压时,请确保输入电压范围在额定值±10%以内。
    - 使用时应注意保持适当的散热条件,以避免过热。
    - 当系统不需要负载时,应确保操作不会损坏设备,并检查其是否符合所有规格要求。

    兼容性和支持


    该系列转换器具有良好的兼容性,可以与其他电子元器件或设备集成。制造商提供了全面的技术支持和维护服务,以确保产品的长期可靠运行。此外,制造商还提供了详细的文档和应用指南,帮助用户更好地理解和使用这些转换器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载和输入电压是否在规定范围内。 |
    | 设备过热 | 确保有足够的散热空间,并降低工作负荷。 |
    | 输出电流不足 | 检查输入电压是否在额定范围内,并确保负载不超过最大允许值。 |
    | 无法达到指定效率 | 检查电路连接和负载情况,确保满足条件。 |

    总结和推荐


    IE系列DC-DC转换器凭借其高效、稳定的性能,在多个应用领域表现出色。产品具备高隔离电压、宽温工作范围、高效率等特点,同时提供了良好的用户支持和文档指导。综合来看,该产品是一款值得推荐的选择,特别适用于那些对电源稳定性要求较高的应用场合。

IE0509SH参数

参数
输入电压最大值 5.5V
开关频率 -
特性 -
输出总功率 1W
输入电压最小值 4.5V
输出电压 9V
输出电压组数 1
最大容性负载 -
散热方式 -
输出方式 -
类型 -
输出电流最大值 111mA
转换效率 77%
长*宽*高 11.68mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IE0509SH厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IE0509SH数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IE0509SH IE0509SH数据手册

IE0509SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.338 ¥ 78.9061
5+ $ 8.668 ¥ 73.2446
10+ $ 8.393 ¥ 70.9209
25+ $ 7.8948 ¥ 66.7111
120+ $ 7.3656 ¥ 62.2393
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 78.9
