首页  >  产品百科  >  IHA0109S12

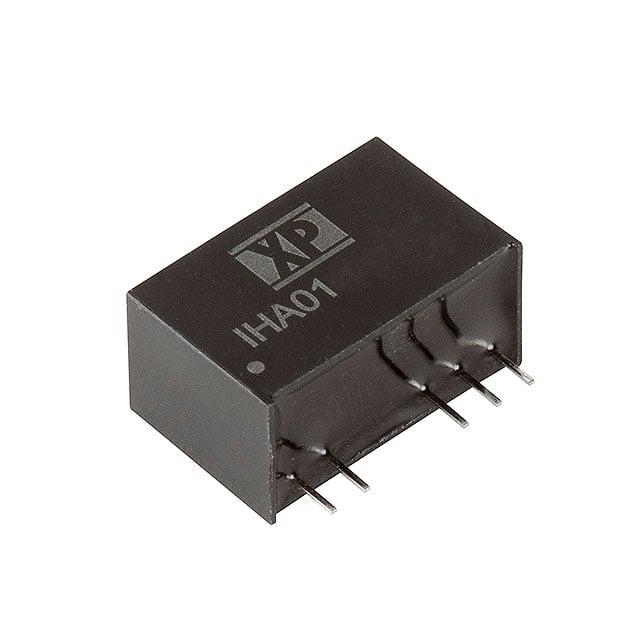

IHA0109S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHA01系列, 8.1 → 9.9 V 直流输入, 12V 直流输出, 1W
供应商型号: 2675444
供应商: element14
标准整包数: 1

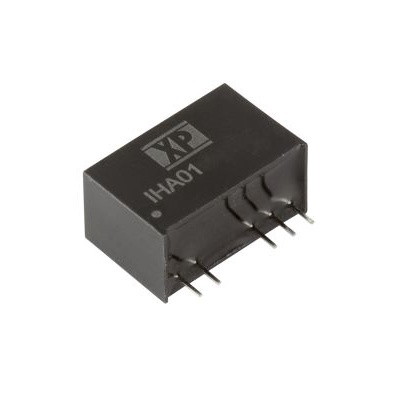

XP POWER DC-DC模块 IHA0109S12

IHA0109S12概述

    IHA01 Series DC-DC Converter 技术手册解析

    产品简介


    IHA01 系列 DC-DC 转换器是一款高隔离度的直流转换装置,提供单输出和双输出两种版本,适用于多种工业应用,如驱动 MOSFET 和 IGBT,尤其在需要高压隔离的场合表现优异。此外,它还具备极宽的工作温度范围(-40°C 到 +85°C),能在各种严苛环境下可靠工作。

    技术参数


    - 输入电压范围: 4.5 VDC 至 26.4 VDC
    - 输出电压: 3.3 VDC 至 30 VDC(可选)
    - 最大输出电流: 视具体型号而定
    - 效率: 最低 68%,最高 84%
    - 隔离电压: 输入到输出 6000 VDC
    - 负载调节: 在 10% 至满载范围内,变化不超过 10%
    - 线路调节: 每 1% 输入电压变化,输出电压变化不大于 1.2%
    - 纹波与噪声: 200 mV pk-pk(20 MHz 带宽)
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +125°C

    产品特点和优势


    1. 高隔离度: 提供高达 6000 VDC 的输入到输出隔离电压,适合高压环境。
    2. 宽泛的输入电压范围: 支持多种不同的电源输入,适应性强。
    3. 高效率: 输出功率密度可达 6.8 W/in³,满足高能效需求。
    4. 宽工作温度范围: 适应从低温到高温的各种环境条件。
    5. 机械坚固: 尺寸紧凑,重量轻,方便安装和使用。

    应用案例和使用建议


    - 工业自动化: 可用于驱动 MOSFET 和 IGBT,是许多工业控制系统的理想选择。
    - 通信设备: 在需要高隔离度的应用中表现出色。
    - 医疗设备: 宽工作温度范围使其适合医疗应用环境。
    使用建议:
    - 散热管理: 使用自然对流散热,确保温度不超过最大值(+100°C)。
    - 外部滤波组件: 针对电磁干扰(EMI),在输入端添加电容(C1, C2, C3)和电感(L)以减少传导和辐射噪声。

    兼容性和支持


    - 兼容性: 可与其他需要高压隔离的应用环境中的电子元件配合使用。
    - 支持与维护: 该产品享受三年质保服务,并附有详细的安装和操作指南。

    常见问题与解决方案


    1. Q: 如何解决过热问题?
    - A: 确保有足够的散热空间,并检查是否有足够的自然对流。如有必要,可以加装散热片。
    2. Q: 如何测试产品的 EMC 性能?
    - A: 参照 EN61000-4 系列标准进行测试。建议参考应用说明中提供的指导。
    3. Q: 如何提高产品的效率?
    - A: 通过优化电路设计和降低内部电阻来提高效率。具体细节请参阅手册中的应用说明。

    总结和推荐


    综上所述,IHA01 系列 DC-DC 转换器是一款高性能的产品,具有高隔离度、高效率、宽工作温度范围等显著优势。适合应用于工业自动化、通信设备及医疗设备等领域。基于其出色的技术规格和广泛的应用场景,强烈推荐给需要高压隔离的客户。

IHA0109S12参数

参数
输出电压组数 1
输出总功率 -
类型 -
特性 -
输出电压 12V
最大容性负载 -
输出电流最大值 83mA
散热方式 -
输入电压最大值 9.9V
输入电压最小值 9V(DC)
输出方式 -
开关频率 -
转换效率 77%
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHA0109S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHA0109S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHA0109S12 IHA0109S12数据手册

IHA0109S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
