IML0224S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IML02系列, 21.6 → 26.4 V 直流输入, 12V 直流输出, 2W
供应商型号: 1470-3694-ND
供应商: Digi-Key
标准整包数: 1

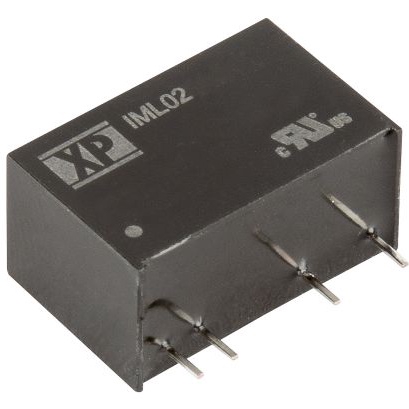

XP POWER DC-DC模块 IML0224S12

IML0224S12概述

    IML02 Series DC-DC Converter 技术手册

    产品简介


    IML02系列是XP Power公司推出的一款广泛应用于医疗设备及其他高可靠性要求场景的DC-DC转换器。这些转换器具有单输出和双输出两种类型,提供多种输入电压范围(4.5V至26.4V),输出电压从3.3V到±15V不等。它们采用了SIP7封装,适用于紧凑空间设计的应用场合。

    技术参数


    IML02系列DC-DC转换器的关键技术参数如下:
    | 参数 | 规格 |

    | 输入电压范围 | 4.5V - 26.4V |
    | 输出电压范围 | 3.3V 至 ±15V |
    | 最大输出电流 | 600mA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 隔离电压 | 4000 VAC,1 x MOPP |
    | 患者泄漏电流 | 2 µA |
    | MTBF | 2.5 MHrs |
    | 功率密度 | 13.6 W/in³ |
    | 开关频率 | 50 - 100 kHz |
    | 效率 | 75% 至 83% |

    产品特点和优势


    IML02系列DC-DC转换器具备多个显著的优势:
    - 医疗认证:通过了世界范围内的医疗安全标准认证,适用于医疗设备。
    - 高隔离电压:具备4000 VAC的隔离电压,满足1 x MOPP的要求,确保了高安全性。
    - 低泄漏电流:患者泄漏电流仅为2 µA,确保了用户的健康和安全。
    - 宽温工作范围:可在-40°C至+85°C的极端环境下稳定工作,无需降额使用。
    - 高功率密度:采用SIP7封装,使得转换器能够在有限的空间内实现高效能量转换。

    应用案例和使用建议


    IML02系列DC-DC转换器在医疗设备如监护仪、呼吸机和其他需要高可靠性的工业控制设备中有广泛应用。以下是一些建议,帮助用户更好地使用这些转换器:
    - 输入滤波器配置:为了符合EMI标准,应在输入端添加适当的电容(C1, C2)和电感(L)。建议采用1206封装的4.7 µF/50V电容和6.8 µH的电感,以最大程度减少辐射噪声。
    - 输出负载管理:为确保最佳性能,建议在负载小于最大值10%时增加一个最小负载,这有助于保持输出电压的稳定性。
    - 应用注意事项:确保模块的输入和输出引脚正确连接,并遵循应用笔记中的建议进行布局和布线,以达到最佳性能。

    兼容性和支持


    IML02系列DC-DC转换器易于与其他标准电子元器件集成,适用于多种不同的电源系统。XP Power公司为用户提供全面的技术支持和3年的保修服务,确保用户在整个使用周期内都能获得有效的支持。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:设备启动时出现过压或欠压故障。
    解决方法:检查输入电源是否稳定,并确保所有外部滤波元件已按正确的方式安装。
    - 问题:输出电压波动较大。
    解决方法:确保负载不会突然变化,并按照应用笔记中的建议配置输入和输出滤波器。

    总结和推荐


    IML02系列DC-DC转换器以其卓越的性能和广泛的适用性,成为了医疗设备和其他需要高可靠性的工业应用的理想选择。它的高效率、紧凑设计和全面的安全认证使其在市场上具备强大的竞争力。强烈推荐使用IML02系列DC-DC转换器,特别是对可靠性要求极高的应用场景。

IML0224S12参数

参数
输出电流最大值 167mA
输入电压最小值 21.6V
转换效率 -
类型 -
开关频率 -
输出电压组数 1
散热方式 -
输出总功率 2W
最大容性负载 -
输出电压 12V
输出方式 -
输入电压最大值 26.4V
特性 SCP
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

IML0224S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IML0224S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IML0224S12 IML0224S12数据手册

IML0224S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
