Q30N-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 5 V 直流输入, -3kV dc输出, 0.5W
供应商型号: 209-Q30N-5
供应商: Mouser
标准整包数: 1

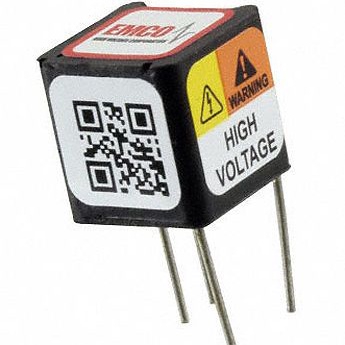

XP POWER DC-DC模块 Q30N-5

Q30N-5概述

    Q 系列高压直流转换器:详细技术手册

    产品简介


    Q系列高压直流转换器是小型化、高可靠性的直流到高压直流转换器,适用于需要最小体积和重量的应用场景。输出电压范围从100V到10,000V,功率为0.5瓦特。此系列转换器适用于多种应用领域,如光电倍增管、激光光源、电泳系统、打印机点火装置、电容器充电等。

    技术参数


    Q系列转换器的主要技术参数如下:
    - 输出电压:涵盖100V至10,000V区间,具体见下表。
    - 最大输出电流:根据不同的电压等级,最大输出电流范围在0.1 mA到83 μA之间。
    - 纹波电压(峰峰值):大多数型号的纹波电压控制在0.15%以下。
    - 输入电压:支持5V、12V、15V或24V输入。
    - 隔离度:< ±500V DC 输出端反向偏置。
    - 存储温度范围:-55°C 到 +105°C。
    - 标准工作温度范围:-25°C 到 +70°C(案例)。
    - 输入电流:无负载时最大输入电流从20mA到250mA不等。
    | 输出电压(V) | 最大输出电流(mA) | 纹波电压(P-P) |
    |
    | 0~100V | 5.000 | <1.000% |
    | 0~150V | 3.333 | <0.500% |
    | ... | ... | ... |
    | 0~10,000V | 50 | <1.000% |

    产品特点和优势


    Q系列转换器的特点包括:
    - 超小尺寸:单个单位即可提供高达10,000V的输出,最小尺寸仅为0.614立方英寸。
    - 可靠性高:已验证的可靠性,使用寿命超过300万小时。
    - 无需外部组件:内置设计,简化安装。
    - 低纹波和电磁干扰:纹波电压低至0.1%,电磁干扰小。
    - 线性输出:输出电压与输入电压成正比,调节灵活。
    - 双输出选项:部分型号支持中心抽头输出,可以同时获得正负输出。
    - 温度范围广:标准工作温度范围宽,适合极端环境使用。
    - 认证合规:UL认证,符合RoHS标准。

    应用案例和使用建议


    Q系列转换器广泛应用于多个行业:
    - 光电倍增管:提供稳定的高电压输出,确保检测精度。
    - 激光光源:用于各种高能激光系统的激发源。
    - 电泳系统:提供稳定的电源输出,确保电泳过程的准确性和重复性。
    - 电容器充电:快速高效地为大型电容器组充电。
    使用建议:
    - 在轻载或无负载条件下,通过降低输入电压来避免超出额定输出电压。
    - 确保良好的热管理,以维持安全的工作温度。
    - 使用双输出模式时,需注意负极输出电压比正极高出10%。

    兼容性和支持


    - 兼容性:Q系列转换器支持5V、12V、15V或24V的输入电压,便于集成到现有系统中。
    - 技术支持:XP-EMCO 提供详尽的技术文档和应用指南,用户可随时获取帮助。

    常见问题与解决方案


    - 问题:输出电压不稳定。
    - 解决办法:检查输入电压是否稳定,且在额定范围内。必要时调整热管理措施。
    - 问题:启动时输出电压异常。
    - 解决办法:确认输入电压是否已达到最小启动电压(<0.7V)。
    - 问题:纹波电压过高。
    - 解决办法:检查是否负载过大,适当调整输入电压或更换更适合的型号。

    总结和推荐


    Q系列高压直流转换器以其卓越的性能和广泛的适用性,在众多高压应用中表现出色。特别适用于需要紧凑设计和高可靠性的场合。其广泛的电压选择和优良的技术参数使其成为市场上的优秀选择。对于寻求高性能和稳定性解决方案的用户来说,强烈推荐使用Q系列转换器。

Q30N-5参数

参数
类型 -
输入电压最小值 5V(DC)
输入电压最大值 5V
输出总功率 500mW
最大容性负载 -
转换效率 -
开关频率 -
输出方式 -
散热方式 -
输出电压组数 1
输出电流最大值 167μA
输出电压 -3000V
特性 Proportional Output
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE B
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q30N-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q30N-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q30N-5 Q30N-5数据手册

Q30N-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
