ITZ0948S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITZ系列, 18 → 75 V 直流输入, 3.3V 直流输出, 9W
供应商型号: 1351245
供应商: 海外现货
标准整包数: 20

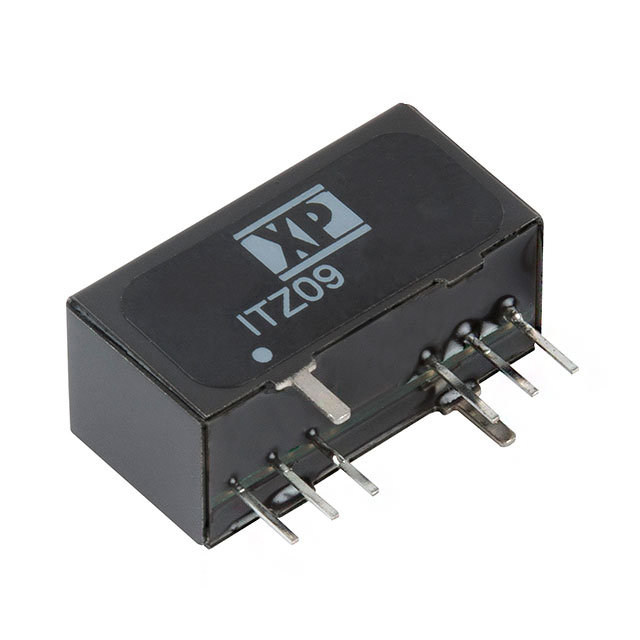

XP POWER DC-DC模块 ITZ0948S3V3

ITZ0948S3V3概述

    ITZ Series DC-DC Converter 技术手册解析

    1. 产品简介


    ITZ 系列 DC-DC 转换器是一款高度集成且高效的电源模块,专为工业和通信应用设计。该系列产品采用超紧凑的 SIP-8 封装,具有单输出和双输出两种型号,输入电压范围广泛(4:1 输入范围),适用于多种电压需求的应用场合。此外,该转换器提供 3 年的保修期,具备高可靠性,是许多应用场景的理想选择。

    2. 技术参数


    | 参数 | 值 | 单位 | 备注 |

    | 输入电压范围 | 9-36 V | VDC
    | 输出电压范围 | 3.3-15 V | VDC | 见型号表 |
    | 输出电流 | 2000 mA | mA | 见型号表 |
    | 输入电流 | 9-390 mA | mA | 见型号表 |
    | 最大电容负载 | 2600 µF | µF | 每路输出 |
    | 效率 | 82%-89% | % | 见型号表 |
    | 工作温度范围 | -40°C 至 +85°C | °C
    | 隔离电压 | 1600 VDC | VDC
    | 最小负载要求 | 无 | A | 无需最小负载 |
    | 遥控开启/关闭 | 支持 | -
    | 功率密度 | 62.6 W/in³ | W/in³

    3. 产品特点和优势


    ITZ 系列 DC-DC 转换器的独特之处在于其超紧凑的设计和广泛的输入电压范围。这种小型化的设计使其在空间受限的应用中表现出色。该系列产品具有高性能指标,如高达 89% 的效率,可以显著降低能耗。同时,其广泛的输入电压范围和 1600 VDC 的隔离电压使其能够适应各种恶劣的工作环境。特别是,其无最小负载要求的特点,使得在实际应用中更加灵活和便捷。

    4. 应用案例和使用建议


    ITZ 系列 DC-DC 转换器适合用于多种工业和通信设备,例如电信设备、工业自动化系统和医疗设备等。例如,在一个典型的工业自动化应用中,需要将 24V 电源转换为不同电压等级(如 5V 和 12V)以满足不同的设备需求。ITZ 系列转换器可以高效地实现这一需求,同时确保系统稳定性。使用建议方面,建议在安装时考虑散热问题,尤其是在高负载情况下。可以通过自然对流冷却或辅助散热片来提高散热效果。

    5. 兼容性和支持


    ITZ 系列转换器可以与其他标准电子元件轻松配合使用,适用于多种标准电路板布局。厂商提供详尽的技术支持和维修服务,确保用户能够在使用过程中获得及时的帮助和支持。对于特定应用,厂商还提供详尽的应用指南和电路设计建议,帮助用户快速上手并优化系统性能。

    6. 常见问题与解决方案


    - 问题:无法启动
    - 解决方法:检查输入电压是否在规定的范围内,确保所有连接正确。
    - 问题:输出电压不稳定
    - 解决方法:检查负载变化是否超过了额定范围,必要时增加外部滤波电容。
    - 问题:遥启遥断功能失效
    - 解决方法:确认引脚 3 的连接方式是否符合手册说明,调整遥控信号电平。

    7. 总结和推荐


    ITZ 系列 DC-DC 转换器以其小巧的尺寸、广泛的输入电压范围和卓越的性能表现,在多个应用场景中展现出强大的竞争力。其无最小负载要求的特点进一步提升了其灵活性。鉴于这些优点,强烈推荐 ITZ 系列转换器作为现代电子设备中的首选电源解决方案。

ITZ0948S3V3参数

参数
输出方式 -
输出电压 3.3V
类型 -
特性 Remote On/Off,SCP
输出总功率 -
输入电压最小值 48V(DC)
输出电压组数 1
输入电压最大值 75V
散热方式 -
转换效率 82%
最大容性负载 -
输出电流最大值 2A
开关频率 -
长*宽*高 21.85mm(长度)*9.6mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

ITZ0948S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITZ0948S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITZ0948S3V3 ITZ0948S3V3数据手册

ITZ0948S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
