QSB10024S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB100系列, 9 → 36 V 直流输入, 15V 直流输出, 100W
供应商型号: 1718668
供应商: 欧时
标准整包数: 1

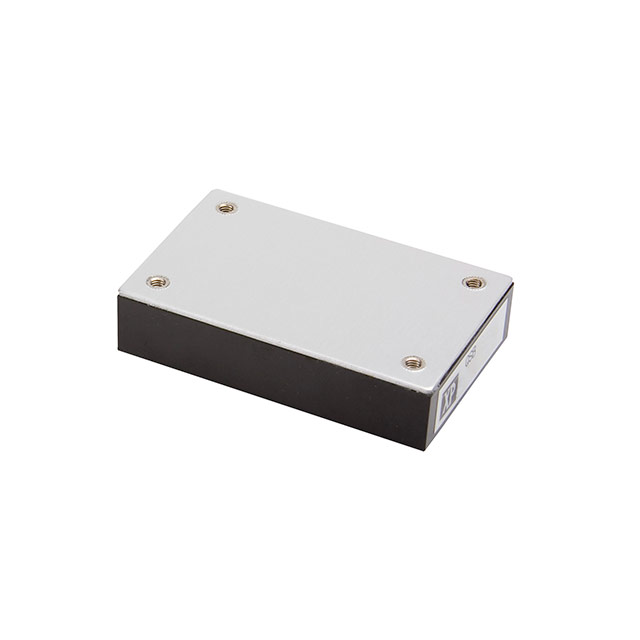

XP POWER DC-DC模块 QSB10024S15

QSB10024S15概述

    QSB 系列电源模块技术手册

    产品简介


    QSB 系列电源模块是一类高效率、高功率密度的直流电源解决方案。它们广泛应用于电信设备、工业自动化系统、医疗设备和交通运输等多个领域。QSB 系列涵盖了从75瓦到350瓦的多种输出功率等级,以满足不同的应用需求。

    技术参数


    - 输入电压范围: 9-36VDC(24V标称)或18-75VDC(48V标称)
    - 输出电压范围: 3.3V至28V
    - 最大输出电流: 见下表
    - 效率: 见表格
    - 隔离电压: 输入到输出:1500VDC;输入到外壳:1500VDC;输出到外壳:1500VDC
    - 隔离电阻: 107Ω
    - 开关频率: 见下表
    - 瞬态响应: 5%最大偏差,在500μs内恢复到1%以内(25%阶跃负载变化)
    - 过压保护: 115%-140%
    - 短路保护: 连续
    - 热关机: 外壳温度>105°C
    - 工作环境温度: -40°C 至 +100°C
    - 存储温度: -55°C 至 +105°C
    - 输入滤波器: π网络

    产品特点和优势


    - 高功率密度: 如QSB350型号,功率密度可达123.0W/in³,非常适合空间受限的应用。
    - 宽输入范围: 支持9-36VDC或18-75VDC的宽输入范围,适应性强。
    - 远程开关控制和远程感测: 提供远程开关控制和远程感测功能,方便系统集成和管理。
    - 行业标准封装: 采用行业标准封装,易于替换现有产品。
    - 高可靠性: 平均无故障时间(MTBF)最高可达1M小时。

    应用案例和使用建议


    - 电信设备: 在电信基站中作为后备电源,为各种通信设备供电。根据需要调节输出电压,确保设备稳定运行。
    - 工业自动化: 在工业自动化控制系统中,提供可靠的电源支持,尤其是在温度变化较大的环境中。
    - 医疗设备: 为医疗设备提供稳定的电源,要求高精度和高稳定性。可以通过调整输出电压来适应不同类型的医疗设备。
    使用建议:
    - 热管理: 使用适当的散热措施,如增加风扇或散热片,确保电源模块在高温环境下稳定运行。
    - 滤波电容: 为了保持规定的电压调节,需要在输出端添加一个至少100µF的外部电容。

    兼容性和支持


    - 兼容性: 与其他标准电子元件和设备兼容,便于集成到现有的系统中。
    - 厂商支持: 提供三年质保服务,以及技术支持,帮助用户解决任何可能出现的问题。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方案: 检查是否有适当的滤波电容安装在输出端,调整内部调节电阻以确保正确的输出电压。

    2. 问题: 模块无法正常启动。
    - 解决方案: 确认输入电压是否在规定范围内,并检查输入滤波器是否正确连接。

    3. 问题: 输出电流不足。
    - 解决方案: 检查输入电压是否符合规格,并确认系统负载是否超过额定值。

    总结和推荐


    QSB 系列电源模块以其高功率密度、宽输入范围和高可靠性,成为适用于多种应用领域的理想选择。无论是电信设备、工业自动化还是医疗设备,都能通过其高效、稳定的电源供应,实现系统稳定运行。鉴于其优秀的性能和广泛的适用性,强烈推荐使用。
    希望上述内容能够帮助您全面了解QSB系列电源模块的技术特性和应用场景。如有任何疑问或需要进一步的信息,请随时联系技术支持。

QSB10024S15参数

参数
输出总功率 100W
特性 Remote On/Off,OCP,OTP,OVP,SCP
输出电压组数 1
输入电压最小值 18V
输出电流最大值 6.7A
散热方式 -
输出方式 DC-DC
最大容性负载 -
输出电压 15V
转换效率 86.5%
输入电压最大值 36V
开关频率 -
类型 -
长*宽*高 57.9mm(长度)*36.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB10024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB10024S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB10024S15 QSB10024S15数据手册

QSB10024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
