IEQ0512S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEQ系列, 4.5 → 18 V 直流输入, 24V 直流输出, 5W
供应商型号: 2679748
供应商: 海外现货
标准整包数: 1

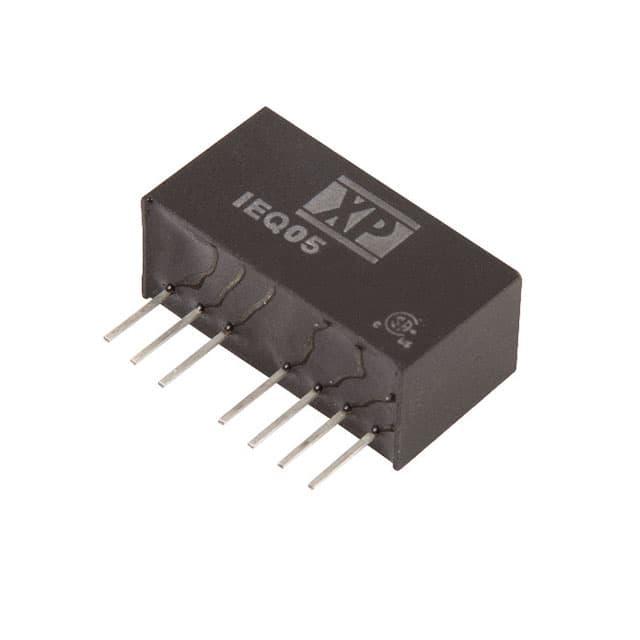

XP POWER DC-DC模块 IEQ0512S24

IEQ0512S24概述

    IEQ05 Series DC-DC Converter

    产品简介


    IEQ05系列直流-直流转换器是专为广泛的应用设计的高性能电源解决方案。它提供单路和双路输出选项,具有宽输入电压范围、高效率和紧凑封装。IEQ05系列适用于通信、工业控制、医疗设备等多个领域,为系统提供了稳定可靠的电源支持。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    |
    | 输入电压范围 | VDC | 4.5 | - | 75 | - |
    | 输出电压 | VDC | 3.3 | - | 30 | 见型号和额定值表 |
    | 输出电压精度 | % | - | ±2 | - | 初始设定 |
    | 输出电压平衡 | % | - | ±1 | ±2 | 双路输出负载平衡时 |
    | 线性调整率 | % | - | ±0.3 | ±0.5 | - |
    | 负载调整率 | % | - | ±0.5 | ±1.0 | - |
    | 暂态响应 | % | - | 3 | 5 | 25%负载变化下恢复至1%内 |
    | 纹波与噪声 | mVpk-pk | - | 100 | - | 20MHz带宽 |
    | 过载保护 | % | - | 170 | - | - |
    | 短路保护 | - | - | 连续,自动恢复 | - | - |
    | 最大电容负载 | µF | - | 1000 | - | 见型号和额定值表 |
    | 开关频率 | kHz | - | 100 | - | - |
    | 效率 | % | - | 82 | - | 见型号和额定值表 |
    | 隔离电压(输入到输出) | VDC | - | 1500 | - | - |
    | 隔离电阻 | MΩ | - | 109 | - | 500VDC条件下 |
    | 工作温度范围 | °C | -40 | - | +90 | 见降额曲线 |

    产品特点和优势


    1. 宽输入电压范围:IEQ05系列提供从4.5V到75V的宽输入电压范围,适合各种应用场合。
    2. 高效率:典型效率可达82%,有效降低功耗和热耗散。
    3. 紧凑封装:采用标准SIP8封装,尺寸仅为21.8mm x 9.3mm x 11.2mm,节省空间。
    4. 高隔离度:具备1500VDC的隔离电压,确保安全可靠运行。
    5. 远程启停功能:可通过远程信号进行开启和关闭操作,方便控制。

    应用案例和使用建议


    IEQ05系列适用于多种应用场合,如电信设备、工业控制系统和医疗仪器。例如,在通信基站中,IEQ05可以用于提供稳定的直流电源,确保设备正常运行。在医疗设备中,IEQ05能够提供精确且稳定的电压输出,满足设备对电源的要求。
    使用建议:
    - 在大负载变动情况下,应注意调整负载以减少纹波和噪声。
    - 针对高湿度环境,可采取额外防护措施,避免内部腐蚀。

    兼容性和支持


    IEQ05系列转换器具有良好的兼容性,可与其他标准电子元件配合使用。制造商提供三年质保服务,并提供相关技术支持和文档资料。

    常见问题与解决方案


    1. 问题:设备启动后无输出电压。
    解决方案:检查输入电压是否符合要求,确认远程启停信号是否正常。
    2. 问题:输出电压不稳定。
    解决方案:确认负载平衡情况,检查负载是否在规定范围内波动。
    3. 问题:输出电流不足。
    解决方案:检查输入电压是否处于额定范围内,确保所有连接正确无误。

    总结和推荐


    IEQ05系列直流-直流转换器凭借其广泛的输入电压范围、高效率和可靠的性能,在众多应用领域表现出色。无论是电信设备还是工业控制系统,它都能提供稳定可靠的电源解决方案。建议在需要高效、可靠电源的项目中优先选择IEQ05系列。

IEQ0512S24参数

参数
输出电压组数 1
输出方式 -
散热方式 -
开关频率 -
输出电流最大值 209mA
输入电压最小值 4.5V~18V(DC)
输出电压 24V
转换效率 82%
类型 -
输入电压最大值 18V
特性 Remote On/Off,SCP
输出总功率 -
最大容性负载 -
长*宽*高 21.8mm(长度)*9.3mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEQ0512S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEQ0512S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEQ0512S24 IEQ0512S24数据手册
