IE2412D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IE系列, 21.6 → 26.4 V 直流输入, 12V 直流输出, 1W
供应商型号: 1226904
供应商: 海外现货
标准整包数: 1

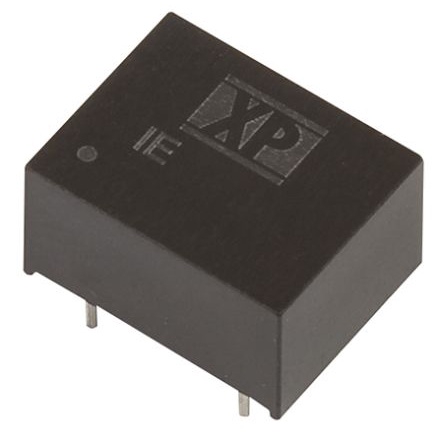

XP POWER DC-DC模块 IE2412D

IE2412D概述

    电子元器件技术手册

    产品简介


    IE系列单输出电源模块是一款具有高效能和高可靠性的DC-DC转换器,适用于各种工业控制、通信设备及医疗设备等领域。这款电源模块采用SIP或DIP封装形式,提供单输出电压,具有1000 VDC的隔离电压,并可选配高达3000 VDC的隔离电压。该系列产品体积小巧,能够在-40°C到+85°C的温度范围内稳定运行,具备长达3年的保修期。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | ±10% |
    | 输入反射电流(最大) | 20 mA pk-pk |
    | 最小负载 | 无 |
    | 输出电压精度 | ±3% |
    | 纹波和噪声 | ≤100 mV pk-pk |
    | 温度系数 | 0.02%/°C |
    | 开关频率 | 40-150 KHz 变频 |
    | 隔离电压(最小) | 1000 VDC,可选3000 VDC |
    | 隔离电阻 | ≥10^9 Ω |
    | 隔离电容 | 60 pF 典型值 |
    | 平均无故障时间(MTBF) | >1.1 MHrs |
    | 工作温度范围 | -40°C 到 +85°C |
    | 存储温度范围 | -40°C 到 +125°C |
    | 引脚间距公差 | ±0.014 in (±0.35 mm) |

    产品特点和优势


    IE系列电源模块具备以下显著特点和优势:
    - 高效能: 输出效率最高可达80%,能够满足各类高性能设备的需求。
    - 高可靠性: 在宽温度范围内稳定运行,具备高隔离电压和高隔离电阻,有效防止电击风险。
    - 灵活多样的输出选择: 提供多种标准输出电压选项,满足不同应用场景需求。
    - 长期保修: 3年质保,确保用户放心使用。

    应用案例和使用建议


    IE系列电源模块广泛应用于工业控制、通信设备和医疗设备等领域。例如,在一个自动化生产线中,使用IE系列电源模块可以确保设备稳定供电,减少因电源波动引起的生产中断。建议在使用时注意以下几点:
    - 确保输入电压在允许范围内,以避免电压过高导致损坏。
    - 选择合适的封装形式(SIP或DIP),以便于安装和布线。
    - 保证良好的散热条件,特别是大功率应用场合。

    兼容性和支持


    IE系列电源模块与其他电子元器件具有良好的兼容性,能够方便地集成到现有的系统中。厂商提供了详尽的技术支持和售后服务,用户可以通过官方网站或联系技术支持部门获得帮助。

    常见问题与解决方案


    1. 问题: 输入电压超出允许范围。
    - 解决方案: 检查并调整输入电压,确保其在±10%范围内。
    2. 问题: 输出电压不稳定。
    - 解决方案: 确认负载是否在规定的范围内,检查连接是否牢固,必要时更换新的电源模块。
    3. 问题: 输出电流不足。
    - 解决方案: 检查负载是否超载,确认输出电流是否在额定范围内。

    总结和推荐


    IE系列电源模块以其高效能、高可靠性以及灵活的输出选择在市场上脱颖而出,是众多应用场合的理想选择。对于需要稳定电源供电的应用场合,我们强烈推荐使用IE系列电源模块。其出色的性能和强大的支持系统将为您的设备提供可靠的电源保障。

IE2412D参数

参数
输出电压组数 1
类型 -
输出方式 -
开关频率 -
输入电压最大值 26.4V
最大容性负载 -
输出电流最大值 84mA
散热方式 -
输出电压 12V
输出总功率 -
特性 -
输入电压最小值 24V(DC)
转换效率 80%
长*宽*高 12.7mm(长度)*10.14mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IE2412D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IE2412D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IE2412D IE2412D数据手册

IE2412D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.441
10+ ¥ 44.6178
20+ ¥ 43.2727
库存: 14
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.44
