QSB15024S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB150系列, 9 → 36 V 直流输入, 24V 直流输出, 150W
供应商型号: 1718679
供应商: 海外现货
标准整包数: 1

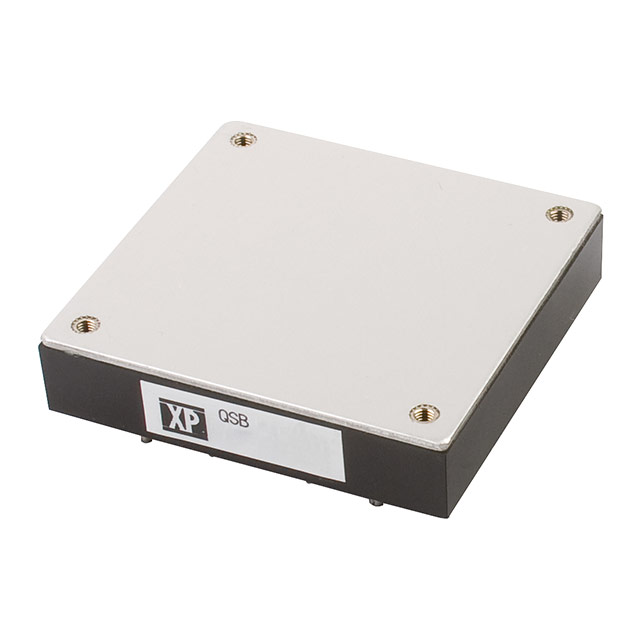

XP POWER DC-DC模块 QSB15024S24

QSB15024S24概述

    QSB 系列 DC-DC 转换器技术手册

    1. 产品简介


    QSB系列DC-DC转换器是专为工业应用设计的产品,提供广泛的应用范围和高效的电力转换解决方案。它们的主要功能是在广泛的输入电压范围内提供稳定的输出电压,广泛应用于通信设备、工业控制系统、汽车电子等领域。

    2. 技术参数


    - 功率范围:75-350瓦
    - 输入电压范围:9-36VDC(24V典型),18-75VDC(48V典型)
    - 效率:最高可达92.5%
    - 隔离电压:输入到输出1500VDC,输入到外壳1500VDC,输出到外壳1500VDC
    - 工作温度范围:-40°C至+100°C
    - 热电阻:自然对流时热阻为10.1°C/W(最小风速20ft/min)
    - 过压保护:输出电压的115-140%
    - 过流保护:110-140%的额定输出电流

    3. 产品特点和优势


    - 宽输入范围:能够处理9-36VDC(24V典型)和18-75VDC(48V典型)的输入电压。
    - 高功率密度:功率密度最高可达123.0 W/in³。
    - 基板冷却:通过基板散热,提高系统可靠性。
    - 远程控制:提供远程开关和远程感测功能。
    - 长期质保:3年质保。

    4. 应用案例和使用建议


    - 应用案例:适用于通信设备的电源模块,工业控制系统中的电源供应,以及汽车电子系统的供电。
    - 使用建议:在实际应用中,应确保适当的空气流通以避免过热。对于高功率需求的应用,建议使用强制风冷或添加散热片以提高散热效果。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准DC-DC转换器具有良好的兼容性,可以方便地集成到现有系统中。
    - 支持:制造商提供详尽的技术支持和维护服务,包括安装指导、故障排除和定期维护。

    6. 常见问题与解决方案


    - 问题1:产品启动失败
    - 解决方法:检查输入电压是否在规定范围内,确认远程开关信号正确。
    - 问题2:输出电压不稳定
    - 解决方法:确认输出负载是否超过额定值,检查是否有外部干扰。

    7. 总结和推荐


    QSB系列DC-DC转换器以其高效率、宽输入范围、远程控制和长质保期而著称。它在各种工业和汽车应用中表现出色,是一款可靠且易于集成的产品。因此,强烈推荐在需要高效、稳定电源转换的应用中使用这款产品。

QSB15024S24参数

参数
输出电压组数 1
类型 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
开关频率 -
输入电压最小值 24V
散热方式 -
转换效率 88%
最大容性负载 -
输出方式 Fixed
输出电流最大值 6.5A
输出电压 24V
输入电压最大值 36V
输出总功率 150W
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB15024S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB15024S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB15024S24 QSB15024S24数据手册

QSB15024S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
