首页  >  产品百科  >  QSB30048S12

QSB30048S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB300系列, 18 → 75 V 直流输入, 12V 直流输出, 300W
供应商型号: 1470-4161-ND
供应商: Digi-Key
标准整包数: 1

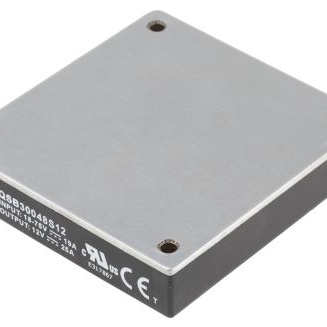

XP POWER DC-DC模块 QSB30048S12

QSB30048S12概述

    QSB系列300瓦电源模块技术手册解析

    产品简介


    QSB系列是一款高性能的直流-直流转换器,具备高达300瓦的输出功率。该系列电源适用于多种工业和商业应用,例如通信系统、医疗设备和工业自动化控制。其广泛的工作电压范围使其成为各种不同电源条件下的理想选择。

    技术参数


    - 输入电压范围: 24 V(9-36 V),48 V(18-75 V)
    - 输入电流: 见表格
    - 输出电压调整: ±10%,初始设置精度±1.5%
    - 输出电压波动: 线路调节±0.2%,负载调节±0.2%
    - 启动时间: 120毫秒典型值
    - 过压保护: 115%-140%
    - 短路保护: 持续保护
    - 过温保护: 案板温度>105°C
    - 散热: 基板冷却
    - 隔离电压: 输入到输出1500 VDC,输入到外壳1500 VDC,输出到外壳1500 VDC
    - 切换频率: 220 kHz典型值
    - 效率: 见表格
    - 峰值功率: 350瓦
    - 功率密度: 109 W/in³
    - 温度范围: 操作温度-40°C至100°C,存储温度-55°C至105°C

    产品特点和优势


    - 宽输入范围:适应多种电源条件
    - 高效率:最大效率可达90%
    - 高功率密度:紧凑设计适合空间有限的应用
    - 远程控制功能:可通过远程开启/关闭和远程感应功能进行灵活控制
    - 三重保修:提供三年质保

    应用案例和使用建议


    应用案例:
    - 通信系统: 可为路由器、交换机等设备提供稳定电源
    - 医疗设备: 可用于各种医疗监测设备,确保设备正常运行
    - 工业自动化: 可用于工厂自动化控制系统,保证系统的稳定运行
    使用建议:
    - 在安装时,确保有足够的空气流通以提高散热效果,从而避免因过热导致的设备故障。
    - 使用合适的输入线保险丝,以达到最大安全性和系统保护。
    - 使用外部电容器(至少1000 µF)来滤波输入电源,防止输入电压的尖峰影响设备稳定性。

    兼容性和支持


    QSB系列电源模块与各种设备具有良好的兼容性,可轻松集成到现有的系统中。制造商提供全面的技术支持和售后服务,包括详细的安装指南和维修服务。

    常见问题与解决方案


    - 问题: 设备启动后无法正常工作。
    - 解决方案: 检查输入电压是否在规定的范围内,检查输入保险丝是否完好。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查输出电容是否损坏,确保连接正确。
    - 问题: 设备过热。
    - 解决方案: 检查散热装置是否工作正常,确保空气流通良好。

    总结和推荐


    QSB系列300瓦直流-直流转换器以其卓越的性能和广泛的适用性在市场上具有显著的竞争优势。它不仅能够满足大多数工业和商业应用的需求,还提供了丰富的功能和可靠的保障。根据上述分析,强烈推荐此产品作为关键应用场合的理想选择。

QSB30048S12参数

参数
类型 -
转换效率 90%
输出电压 12V
输出电压组数 1
最大容性负载 -
输出总功率 -
输出方式 -
散热方式 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
输入电压最小值 48V(DC)
输入电压最大值 75V
开关频率 -
输出电流最大值 25A
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB30048S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB30048S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB30048S12 QSB30048S12数据手册

QSB30048S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 199.8776 ¥ 1672.7257
5+ $ 193.8768 ¥ 1622.5065
10+ $ 187.8864 ¥ 1572.3743
25+ $ 179.8892 ¥ 1505.4479
100+ $ 167.8984 ¥ 1405.1
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1672.72
