IHA0115D05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHA01系列, 13.5 → 16.5 V 直流输入, ±5V 直流输出, 1W
供应商型号: 2675459
供应商: element14
标准整包数: 1

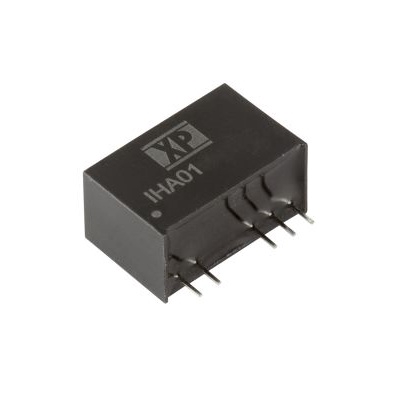

XP POWER DC-DC模块 IHA0115D05

IHA0115D05概述

    IHA01 Series DC-DC Converter 技术手册

    产品简介


    IHA01系列DC-DC转换器是一款高隔离度电源模块,广泛应用于工业自动化、通信设备、医疗仪器以及消费电子产品等领域。该系列产品具备单输出和双输出选项,支持正负极性输出,适用于驱动MOSFET和IGBT等电力电子器件。IHA01系列采用SIP7封装,体积小巧,具有宽广的工作温度范围和卓越的可靠性。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 4.5 | - | 26.4 | VDC | 不同型号有所不同 |
    | 输出电压 | 3.3 | - | 30 | VDC | 参见型号和评级表 |
    | 输出电流 | 20 | - | 303 | mA | 详见型号规格表 |
    | 初始设置精度 | -3 | - | +3 | % | 满载时 |
    | 线路调节 | -1.2 | - | 1.2 | %/1%输入电压变化 |
    | 负载调节 | - | 10 | - | % | 从10%到满载 |
    | 跨调节 | - | ±4 | - | % | 在双输出模型中,一个输出为25%负载时 |
    | 波纹噪声 | 200 | - | - | mVpk-pk | 20 MHz带宽 |
    | 最大电容负载 | - | - | 见型号和评级表 | - | - |
    | 温度系数 | - | 0.03 | - | %/°C | - |
    | 隔离:输入至输出 | - | - | 6000 | VDC | - |
    | 隔离工作电压 | - | - | 250 | VAC | - |
    | 开关频率 | 20 | - | 50 | kHz | - |

    产品特点和优势


    IHA01系列DC-DC转换器的主要优势如下:
    - 高隔离度:6000 VDC的隔离电压,保证安全可靠运行。
    - 宽工作温度范围:-40°C至+85°C,适用于各种恶劣环境。
    - 紧凑封装:SIP7封装,尺寸仅为0.77 x 0.39 x 0.49英寸(19.5 x 9.8 x 12.5毫米),节省空间。
    - 卓越的负载能力:满载条件下,可在85°C环境温度下正常工作。
    - 长寿命:平均无故障时间(MTBF)达到2.5百万小时。
    - 全面保修:提供3年质保服务。

    应用案例和使用建议


    IHA01系列DC-DC转换器常用于驱动MOSFET和IGBT等电力电子器件,适用于各种工业控制和通信系统。例如,在通信基站中,这些转换器可以为不同电压等级的电路提供稳定的电源供应。为了优化其性能,建议在实际应用中注意以下几点:
    - 选择合适的电容:如应用说明所示,推荐使用470µF/35V电容来满足EFT测试要求。
    - 安装滤波器组件:确保C1、C2、C3和L组件靠近模块安装,以降低辐射噪声。

    兼容性和支持


    IHA01系列DC-DC转换器具有良好的兼容性,可与其他标准电源系统和电子设备配合使用。制造商提供详尽的技术支持和售后服务,包括3年的质保服务,以确保用户在使用过程中得到充分的支持和帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:转换器无法启动
    - 解决方案:检查输入电压是否在规定范围内,并确保所有连接正确。
    - 问题:输出电压不稳定
    - 解决方案:调整负载条件,确认输入电压稳定,并检查外部滤波器组件是否正常工作。
    - 问题:过热保护启动
    - 解决方案:确保散热良好,避免长时间满载运行。

    总结和推荐


    总体而言,IHA01系列DC-DC转换器凭借其出色的隔离度、宽泛的工作温度范围以及卓越的可靠性,成为市场上极具竞争力的产品。其多样化的输出选项和紧凑的封装设计使其适用于各种复杂的应用场景。因此,我强烈推荐使用这款高性能DC-DC转换器,特别是对于那些需要高稳定性和可靠性的工业应用。

IHA0115D05参数

参数
特性 -
输出电压 5V
最大容性负载 -
输出电压组数 2
输入电压最小值 15V(DC)
类型 -
转换效率 79%
散热方式 -
输出电流最大值 100mA,100mA
输出方式 -
输入电压最大值 16.5V
开关频率 -
输出总功率 -
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHA0115D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHA0115D05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHA0115D05 IHA0115D05数据手册

IHA0115D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 45.6756
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 45.67
