IR0515SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IR系列, 4.5 → 5.5 V 直流输入, 15V 直流输出, 3W
供应商型号: 1228565
供应商: 海外现货
标准整包数: 1

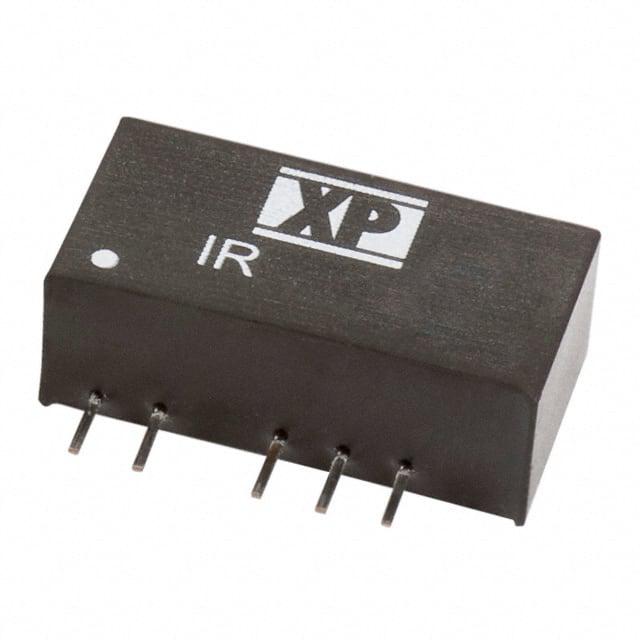

XP POWER DC-DC模块 IR0515SA

IR0515SA概述

    电子元器件产品技术手册解析:XPPower IR系列直流-直流转换器

    产品简介


    XPPower IR系列是高性能的单/双输出直流-直流转换器,适用于多种工业和消费电子产品。它采用了紧凑型SIP封装,能够提供稳定可靠的电源输出。IR系列不仅具备高效率、低噪声和宽输入电压范围的特点,还具有宽泛的工作温度范围,使其能够在恶劣环境中可靠运行。

    技术参数


    - 功率:3瓦
    - 输出类型:单输出和双输出
    - 封装:SIP(单列直插式)
    - 隔离电压:1000 VDC(可选3000 VDC)
    - 操作温度范围:-40°C 至 +85°C
    - 输入电压范围:±10%
    - 输入电流:20 mA pk-pk,5 Hz至20 MHz
    - 负载调节:见表格
    - 效率:见表格
    - 隔离电阻:109 Ω
    - 隔离电容:60 pF(典型值)
    - 开关频率:可变,60 kHz - 85 kHz
    - 平均无故障时间:>1.1 MHrs(MIL-HDBK-217F标准)

    产品特点和优势


    IR系列的主要特点是:
    - 高可靠性:1000 VDC的隔离电压,可选的3000 VDC,确保在高电压环境下的安全性和稳定性。
    - 宽温工作范围:-40°C 至 +85°C 的工作温度范围,适用于各种严苛的工业环境。
    - 高效率:最高可达90%,显著减少能耗,提高系统整体效率。
    - 多功能性:支持单输出和双输出,适用性强。
    - 长保修期:提供3年的质量保证,增强用户的信心。

    应用案例和使用建议


    IR系列适用于需要稳定直流电源的多种场合,例如通信设备、工业自动化、医疗仪器等。例如,在通信基站中,这些转换器可以为无线收发器提供稳定的电源。对于医疗设备,如心电图机,这些转换器可以在高精度要求下保持稳定的输出。
    使用建议:
    - 优化电路布局:为了减少电磁干扰,建议合理规划电路板布局,将高频部分与低频部分隔离。
    - 适当添加输出电容:根据手册,输出端需添加至少1 µF的电容以满足规定的纹波和噪声要求。
    - 注意散热设计:由于工作温度范围较广,建议进行良好的散热设计,以确保在高温环境下正常工作。

    兼容性和支持


    - 兼容性:IR系列与多种主流接口兼容,适合与不同类型的电子设备配合使用。
    - 技术支持:XPPower公司提供详尽的技术文档和支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:如何判断是否达到最佳效率?
    解答:参考技术手册中的效率表,选择合适的工作条件,确保输出电流和负载电容在推荐范围内。
    - 问题2:在高温环境下如何保证稳定工作?
    解答:采用良好的散热设计,确保外壳温度不超过100°C。同时,可以选择具有更高隔离电压的型号(如加“-H”后缀)以提高稳定性。
    - 问题3:如何处理空载情况下的不达标问题?
    解答:操作在空载条件下可能无法完全满足所有规范,但不会损坏单元,可以通过调整负载电路来改善。

    总结和推荐


    XPPower IR系列以其高效率、宽温工作范围和高可靠性,成为直流-直流转换器市场上的佼佼者。无论是在工业自动化、通信还是医疗设备中,这款产品都能提供卓越的表现。鉴于其广泛的适用性和强大的技术支持,强烈推荐使用。

    本文通过对XPPower IR系列直流-直流转换器的技术手册的详细解析,展示了其在多方面的优异性能和广泛应用。通过以上各项内容的全面解读,相信您已经对这一产品有了深入的了解,并能更好地应用于您的项目中。

IR0515SA参数

参数
输出方式 Fixed
开关频率 85KHz
输出电压 15V
输出电流最大值 200mA
输出总功率 3W
输入电压最小值 4.5V
输出电压组数 1
特性 -
转换效率 84%
输入电压最大值 5.5V
类型 -
最大容性负载 -
散热方式 -
长*宽*高 19.5mm(长度)*7.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IR0515SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IR0515SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IR0515SA IR0515SA数据手册

IR0515SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
