IHA0105S09

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHA01系列, 4.5 → 5.5 V 直流输入, 9V 直流输出, 1W
供应商型号: 2675433
供应商: element14
标准整包数: 1

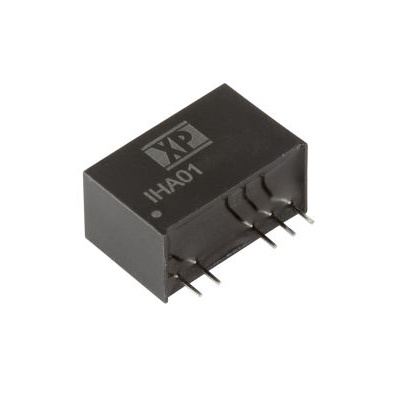

XP POWER DC-DC模块 IHA0105S09

IHA0105S09概述

    IHA01 Series DC-DC Converter 技术手册

    产品简介


    IHA01 系列 DC-DC 转换器是适用于多种应用场合的小型高效转换器,提供单输出和双输出版本。它可以用于各种需要电压变换的应用中,如计算机、工业控制设备、通信系统等。这些转换器具有高隔离度(6000 VDC)和良好的稳定性,支持多种输入电压范围,确保广泛的适用性。

    技术参数


    - 输入电压范围: 4.5 - 26.4 VDC
    - 输出电压范围: 3.3 - 30 VDC
    - 效率: 最高达 84%
    - 最大输出电流: 单输出可达 303 mA,双输出可达 275 mA
    - 初始设置精度: ±3%
    - 最小负载: 10% 最大负载
    - 线性调节率: ±1.2%/1%
    - 负载调节率: ±10%
    - 交叉调节率: ±4%
    - 纹波与噪声: 200 mV 峰峰值(20 MHz 带宽)
    - 短路保护: 持续
    - 温度系数: 0.03%/°C
    - 隔离电压: 输入到输出 6000 VDC
    - 输入反射电流: 20 mA 峰峰值
    - 浪涌电压: 最大 28 VDC
    - 封装: SIP7
    - 工作温度范围: -40°C 到 +85°C
    - 重量: 0.009 磅 (4.3 克)
    - 外形尺寸: 0.77 x 0.39 x 0.49 英寸 (19.5 x 9.8 x 12.5 mm)

    产品特点和优势


    1. 高隔离度: 6000 VDC 的高隔离度使得 IHA01 在高压环境下能够稳定工作,确保了安全性和可靠性。
    2. 广泛的输入电压范围: 从 4.5 VDC 到 26.4 VDC,覆盖了大部分常用电源电压。
    3. 双输出和单输出版本: 可以满足不同应用场景的需求,同时支持正负极输出,适用于驱动 MOSFET 和 IGBT。
    4. 高效率: 最高达 84%,有助于提高系统的整体能效。
    5. 全负载下工作: 在 85°C 环境温度下仍能满载工作,确保在恶劣环境下也能稳定运行。
    6. 长寿命: 平均无故障时间(MTBF)为 2.5 百万小时。

    应用案例和使用建议


    IHA01 系列 DC-DC 转换器广泛应用于计算机、工业控制设备和通信系统中。例如,在一台通信基站中,它可用于将电池提供的直流电转换成所需的电压等级,以保证各个模块正常工作。
    为了确保最佳性能,用户应当根据具体需求选择合适的型号,并遵循手册中的建议进行电路设计和布线。此外,可以考虑增加输入滤波电容(如 470 µF/35 V),以帮助通过 EFT 测试。

    兼容性和支持


    - 兼容性: IHA01 系列转换器采用标准 SIP7 封装,可轻松集成到现有系统中。对于其他电子元器件的兼容性,建议参考具体应用的设计文档。
    - 支持: 厂商提供三年质保和长期技术支持。如有任何疑问或需要进一步的技术咨询,可通过厂商官网获取更多帮助。

    常见问题与解决方案


    - Q: 输出电压不稳定?
    - A: 检查输入电压是否在额定范围内,确保负载连接正确,如果问题依旧,可能需要更换转换器。
    - Q: 设备无法启动?
    - A: 检查输入电源是否正常,检查电路板是否有短路现象,确认所有连接点牢固。
    - Q: 转换效率低?
    - A: 检查输入和输出滤波电容是否符合要求,尝试增加更多的输入滤波电容,以降低纹波。

    总结和推荐


    IHA01 系列 DC-DC 转换器以其高效率、高隔离度和宽泛的输入电压范围,成为了众多工业和商业应用的理想选择。无论是从技术规格还是应用实践来看,该系列产品都表现出色。因此,强烈推荐使用 IHA01 系列 DC-DC 转换器来构建稳定高效的电力转换系统。

IHA0105S09参数

参数
特性 -
输出电压 9V
输出电流最大值 111mA
转换效率 77%
开关频率 -
输出电压组数 1
输出方式 -
输出总功率 -
最大容性负载 -
输入电压最大值 5.5V
类型 -
输入电压最小值 5V(DC)
散热方式 -
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHA0105S09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHA0105S09数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHA0105S09 IHA0105S09数据手册

IHA0105S09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.9008
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.9
