QSB15048S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB150系列, 18 → 75 V 直流输入, 15V 直流输出, 150W
供应商型号: 1718683
供应商: 欧时
标准整包数: 1

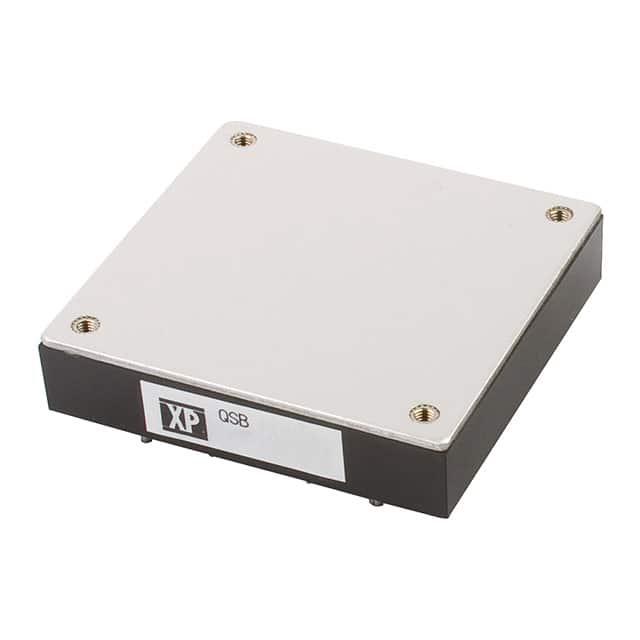

XP POWER DC-DC模块 QSB15048S15

QSB15048S15概述

    QSB 系列 DC-DC 转换器技术手册

    1. 产品简介


    QSB系列是一款宽输入范围的高效DC-DC转换器,适用于各种工业标准封装。该系列产品具有高功率密度和良好的热管理能力,能够适应广泛的温度范围(-40°C至+100°C)。QSB系列通过基板冷却和远程启停功能,为各种电力电子应用提供了可靠和高效的解决方案。

    2. 技术参数


    - 输入电压范围:9-36 VDC(QSB75-150、QSB100)、18-75 VDC(QSB200、QSB350)
    - 输出电压范围:3.3 V 至 28 V(多种型号可选)
    - 输出电流范围:最大电流可达70 A(QSB350)
    - 效率:最高可达92.5%
    - 工作温度范围:-40°C 至 +100°C
    - 开关频率:300 kHz 至 330 kHz(视具体型号而定)
    - 隔离电压:输入到输出及输入到外壳1500 VDC,输出到外壳1500 VDC
    - 瞬态响应:最大偏差5%,恢复至1%内需500 μs(25%负载阶跃)
    - 过压保护:115%-140%(取决于输出功率等级)
    - 短路保护:连续
    - 工作湿度:高达90%非凝结
    - EMC认证:符合EN55022、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6标准

    3. 产品特点和优势


    - 高功率密度:最高达123.0 W/in³(QSB350)
    - 基板冷却:有效提升散热性能,保证长期稳定运行
    - 远程启停与远程感测:提供灵活的控制选项
    - 高可靠性:3年保修,平均无故障时间(MTBF)超过1百万小时
    - 多种输出电压选择:满足不同应用场景需求

    4. 应用案例和使用建议


    - 工业自动化:在工业机器人和自动化控制系统中作为电源模块,确保系统稳定运行。
    - 通信设备:用于数据中心、电信基站等设备的电源供给,满足高可靠性要求。
    - 新能源:太阳能逆变器和风力发电系统的能量转换,保证能源转换的高效性和稳定性。
    使用建议:
    - 根据负载情况选择合适的输出电流和电压等级。
    - 注意散热设计,确保使用过程中不超温。
    - 使用外部电容维持输出电压稳定。

    5. 兼容性和支持


    QSB系列与其他标准DC-DC转换器具有良好的兼容性,可以方便地集成到现有系统中。制造商提供详尽的技术支持和维护服务,包括在线文档、电话支持和现场技术服务。

    6. 常见问题与解决方案


    - Q:如何进行输出电压调整?
    - A:可以通过连接外部电阻(Rtrim)到Trim针脚进行微调。具体计算方法参见手册中相关章节。
    - Q:模块启动和关断的逻辑是什么?
    - A:通过+Vin和-ve输入之间的电压差来实现逻辑控制。请参考手册中的具体设置说明。
    - Q:遇到过温保护怎么办?
    - A:降低输入电压或增加散热措施以减少内部温度,若持续无法解决请联系技术支持。

    7. 总结和推荐


    QSB系列DC-DC转换器凭借其高功率密度、出色的热管理和丰富的功能,成为了工业应用的理想选择。无论是高要求的自动化设备还是新能源领域,它都能提供可靠的电源解决方案。因此,我们强烈推荐使用QSB系列DC-DC转换器以提升系统整体性能和稳定性。

QSB15048S15参数

参数
转换效率 90%
输出电流最大值 10A
输出电压组数 1
特性 Remote On/Off,OCP,OTP,OVP,SCP
类型 -
输入电压最大值 75V
散热方式 -
输入电压最小值 48V(DC)
输出总功率 -
开关频率 -
输出电压 15V
最大容性负载 -
输出方式 -
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

QSB15048S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB15048S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB15048S15 QSB15048S15数据手册

QSB15048S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 174.2283 ¥ 1472.2291
5+ $ 169.0087 ¥ 1428.1231
10+ $ 163.7762 ¥ 1383.9085
25+ $ 156.808 ¥ 1325.0279
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1472.22
