首页  >  产品百科  >  QHL150300S24

QHL150300S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QHL150系列, 180 425 V 直流输入, 24V 直流输出, 150W
供应商型号: 209-QHL150300S24
供应商: Mouser
标准整包数: 1

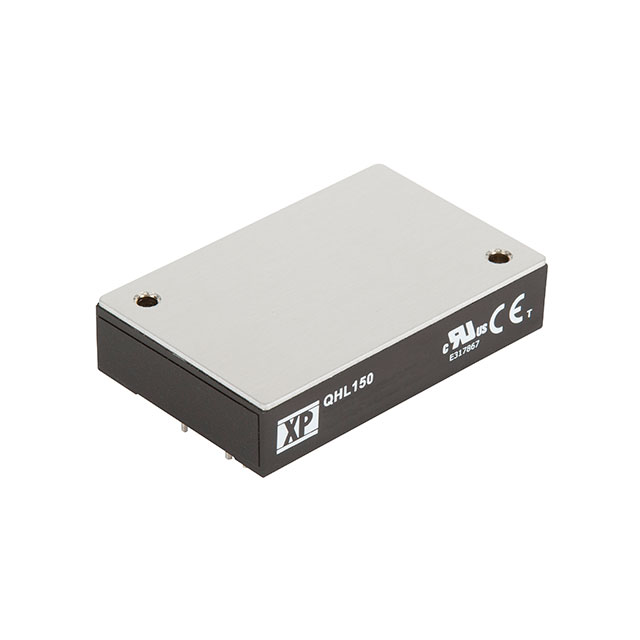

XP POWER DC-DC模块 QHL150300S24

QHL150300S24概述

    QHL150 Series DC-DC Converter

    1. 产品简介


    QHL150系列是XP Power公司推出的一款高效紧凑型150W DC-DC转换器。它采用工业标准四分之一砖形封装,适用于从AC前端、PFC前端到电池系统的分布式电源架构建设。该系列产品具备稳定的单路输出、高隔离电压、宽输入电压范围、远程开关控制等功能,广泛应用于通信、工业自动化、医疗设备等领域。

    2. 技术参数


    - 输入电压范围:180-425VDC
    - 输出电压:5V, 12V, 15V, 24V, 28V, 48V
    - 最大输出电流:30.0A(5V),12.5A(12V),10.0A(15V),6.30A(24V),5.40A(28V),3.20A(48V)
    - 效率:86%-89%
    - 输出调节:±20%至+10%
    - 远程控制:支持
    - 过温保护:支持
    - 工作温度范围:-40°C 至 +100°C
    - 尺寸:2.28 x 1.45 x 0.5英寸 (57.9 x 36.8 x 12.7毫米)
    - 重量:约0.143磅(65.0克)

    3. 产品特点和优势


    - 宽输入电压范围:180-425VDC,适用于各种电压输入场景。
    - 高效率:最高可达89%,适用于节能要求高的场合。
    - 高隔离度:输入到输出隔离电压高达3000VAC,确保安全可靠。
    - 快速响应:最大瞬态响应偏差为±5%,恢复时间小于250微秒。
    - 长期质保:提供3年质保,确保长期使用可靠性。

    4. 应用案例和使用建议


    案例分析:
    QHL150系列特别适用于通信基站、数据中心和工业控制系统等对电源质量要求较高的场合。例如,在一个48V通信系统中,使用QHL150300S48型号可以稳定输出3.20A的电流,适用于多台设备同时运行。
    使用建议:
    1. 热管理:在高负载情况下,需确保良好的散热条件,可考虑加装散热片或风扇以降低工作温度。
    2. 输入滤波:为了防止输入电压波动影响转换器稳定性,建议增加输入电容,如建议的150μF或68μF铝电解电容。
    3. 输出调整:可通过外部电阻调整输出电压,如需输出电压降低20%,可连接合适的阻值电阻于Trim引脚与-Sense之间。

    5. 兼容性和支持


    QHL150系列在输入电压、电气特性方面具有广泛的兼容性,适用于多种系统和设备。XP Power公司提供详尽的应用笔记和售后服务,包括技术支持、维修服务等,确保客户在使用过程中得到全面的支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否正常,确认是否有足够的输入电容;重新校准输出电压。 |
    | 过温保护触发 | 检查散热条件是否良好,确保散热片接触良好;降低负载。 |
    | 远程开关控制失效 | 检查接线是否正确,确认远程开关控制信号符合要求。 |

    7. 总结和推荐


    QHL150系列作为一款高效可靠的DC-DC转换器,以其宽输入电压范围、高效率、优良的热管理和完善的保护机制,使其成为众多工业应用场景中的优选方案。无论是对于新建项目还是系统升级,QHL150系列都能满足客户对电源质量的高标准要求。因此,强烈推荐在需要高可靠性和高效率的场合选用此产品。

QHL150300S24参数

参数
散热方式 -
输出总功率 -
输出方式 -
特性 Enable,Active High
输出电压 24V
输入电压最大值 425V
最大容性负载 -
转换效率 88%
输出电流最大值 6.3A
类型 -
开关频率 -
输出电压组数 1
输入电压最小值 300V(DC)
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QHL150300S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QHL150300S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QHL150300S24 QHL150300S24数据手册

QHL150300S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 170.7048 ¥ 1442.4556
5+ $ 165.5856 ¥ 1399.1983
10+ $ 156.009 ¥ 1318.2761
30+ $ 149.3625 ¥ 1262.1131
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1442.45
