首页  >  产品百科  >  ITQ2424SA

ITQ2424SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITQ系列, 9 → 36 V 直流输入, 24V 直流输出, 6W
供应商型号: 1226033
供应商: 海外现货
标准整包数: 1

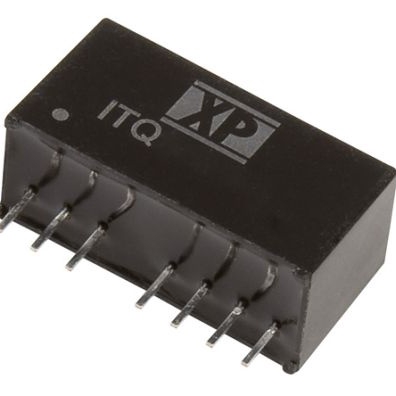

XP POWER DC-DC模块 ITQ2424SA

ITQ2424SA概述

    # ITQ Series DC-DC Converter 技术手册

    产品简介


    ITQ 系列 DC-DC 转换器是一款高效率、宽输入电压范围的电源模块,适用于各种工业和通信设备。该系列产品提供单输出和双输出版本,输入电压范围为 9V 至 75V,具备宽泛的工作温度范围和高可靠性。适用于医疗设备、通信系统、工业自动化、航空航天等领域。

    技术参数


    - 输入电压范围: 9V 至 75V(标准型号),额定值分别为 24V 和 48V
    - 输出电压: 3.3V 至 24V
    - 最大输出电流: 单输出最高 1500mA,双输出最高 ±600mA(+/-12V 时)
    - 效率: 高达 87%
    - 隔离电压: 1500VDC(可选 3000VDC)
    - 工作温度: -40°C 至 +100°C
    - 存储温度: -55°C 至 +125°C
    - 尺寸: 0.86 x 0.36 x 0.44 英寸(21.9 x 9.2 x 11.1 mm)
    - 重量: 约 0.01 lbs (4.8 g)
    - 开关频率: 580 kHz
    - 瞬态响应: ±5%/±3% 偏差,2ms 内恢复至 2% 以内
    - EMC: 符合 EN61000-4 和 EN55022 标准
    - 保护功能: 短路保护、过流保护

    产品特点和优势


    1. 宽输入电压范围: 支持 9V 至 75V 的输入电压,适用于多种电源环境。
    2. 高效率: 效率高达 87%,减少能源浪费。
    3. 高隔离电压: 标配 1500VDC 隔离电压,可选 3000VDC,增强电气安全性。
    4. 无需最小负载: 不需要最小负载即可正常工作。
    5. 远程控制: 支持远程开启/关闭功能。
    6. 长寿命: 平均无故障时间达 0.8 兆小时。
    7. 高可靠性和稳定性: 符合严格的工业标准,如 UL60950-1 和 UL62368-1。

    应用案例和使用建议


    应用案例
    - 医疗设备: 用于医用仪器中的电源转换,确保设备稳定运行。
    - 通信系统: 用于通信基站的供电系统,提高系统的稳定性和可靠性。
    - 工业自动化: 用于工厂自动化设备中的电源转换,满足不同工况需求。
    使用建议
    - 在选择具体型号时,考虑实际输入电压范围及所需的输出电流和电压。
    - 安装过程中,注意散热设计,尤其是高温环境下使用时。
    - 使用外部滤波电容,如 C1、C2、C3、C4 和 C5,以确保电磁兼容性(EMC)符合标准。
    - 连接远程开启/关闭端口时,确保连接正确,避免误操作导致设备失效。

    兼容性和支持


    - 兼容性: 该系列转换器与其他标准电源模块兼容,易于集成到现有系统中。
    - 支持和服务: 提供 3 年质保服务,技术支持团队随时提供帮助。

    常见问题与解决方案


    常见问题
    1. 输入电压超出范围导致设备不工作
    2. 输出电压不稳定
    3. 设备过热
    解决方案
    1. 确保输入电压在指定范围内: 检查输入电压是否在 9V 至 75V 之间。
    2. 检查输出电容器: 确保输出电容器容量合适且安装正确。
    3. 改善散热条件: 使用合适的散热措施,如增加散热片或风扇。

    总结和推荐


    ITQ 系列 DC-DC 转换器以其宽输入电压范围、高效率、宽工作温度范围以及良好的稳定性,在众多应用领域表现出色。通过提供的详细技术规格和应用场景,我们可以看到其在工业和通信领域的广泛应用前景。因此,强烈推荐在需要高性能电源转换器的项目中使用 ITQ 系列产品。

ITQ2424SA参数

参数
类型 -
开关频率 -
转换效率 87%
输出方式 -
最大容性负载 -
特性 Remote On/Off,SCP
输入电压最大值 36V
输入电压最小值 9V
输出电流最大值 250mA
散热方式 -
输出电压组数 1
输出电压 24V
输出总功率 6W
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITQ2424SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITQ2424SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITQ2424SA ITQ2424SA数据手册

ITQ2424SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
