Q101-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 5 V 直流输入, 10kV dc输出, 0.5W
供应商型号: 1470-3326-ND
供应商: Digi-Key
标准整包数: 1

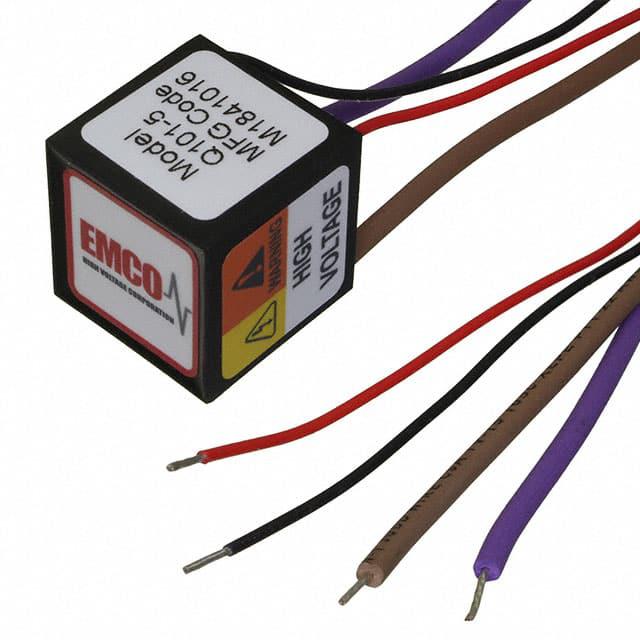

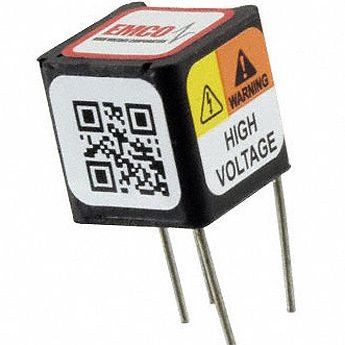

XP POWER DC-DC模块 Q101-5

Q101-5概述

    Q 系列高压直流转换器产品综述

    产品简介


    Q系列是XP POWER公司生产的超微型、高可靠性的直流到高压直流转换器,输出电压范围从100V到10,000V,功率为0.5瓦。这些转换器以其极小的体积和重量而闻名,特别适用于需要最小化尺寸和重量的应用场合。它们广泛应用于如雪崩光电二极管、光电倍增管、光源、压电设备、持续离子泵、电泳、打印机和点火装置等领域。Q系列转换器提供了多种型号和选项,满足不同应用的需求。

    技术参数


    Q系列转换器的技术参数如下表所示:
    | 输出电压(V) | 最大输出电流(mA) | 波纹(P-P) |
    |
    | 100至1,000 | 0.500 | <0.250 % |
    | 1,200 | 0.417 | <0.250 % |
    | 1,500 | 0.333 | <0.250 % |
    | 2,000 | 0.250 | <0.250 % |
    | 2,500 | 0.200 | <0.500 % |
    | 3,000 | 0.167 | <0.500 % |
    | 4,000 | 0.125 | <0.500 % |
    | 5,000 | 0.100 | <0.500 % |
    | 6,000 | 0.083 | <1.000 % |
    | 8,000 | 0.0625 | <1.000 % |
    | 10,000 | 0.05 | <1.000 % |
    其他关键参数包括:
    - 输入电压:0至5、12、15或24伏
    - 启动电压:<0.7伏
    - 隔离:<±500伏直流偏置(在输出返回上)
    - 输出电压容差:+10%,-10%
    - 工作频率:75-500KHz(典型值)
    - 储存温度:-55°C至+105°C
    - 标准操作温度:-25°C至+70°C(外壳)
    - 扩展操作温度:-55°C至+75°C(外壳)

    产品特点和优势


    Q系列高压直流转换器具备以下几个显著的优势:
    - 超微型设计:体积仅为0.125立方英寸(100V至2,000V)和0.614立方英寸(2,500V至10,000V),适合紧凑型设计。
    - 高可靠性:经过验证的可靠性,使用寿命超过3百万小时(根据Bellcore TR 332标准)。
    - 无需外部组件:内置所有必要组件,直接连接即可工作。
    - 低波纹和EMI/RFI:波纹率低至0.1%,减少电磁干扰。
    - 输入/输出隔离:输出电压与输入电压隔离,增强安全性。
    - 控制引脚:可用于ON/OFF控制,方便系统集成。

    应用案例和使用建议


    Q系列转换器适用于多种应用领域,如雪崩光电二极管、光电倍增管、光源和压电设备。例如,在雪崩光电二极管中,Q系列转换器可以提供稳定的高压源,用于光电检测。在压电设备中,它们可以用于精确的电压调节,确保设备正常运行。
    使用建议:
    - 在轻负载或无负载情况下,降低输入电压以避免超过最大额定输出电压。
    - 使用适当的热管理技术,以保持安全的工作温度。

    兼容性和支持


    Q系列转换器与多种电子元件和设备兼容。XP POWER公司提供广泛的支持,包括应用笔记和技术咨询。同时,用户可以选择多种选项,如外部铜屏蔽(S后缀)、控制引脚选项(C后缀)和扩展工作温度范围(T后缀)。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:波纹率过高
    - 解决方案:检查电源线和接地线的连接情况,确保没有干扰。
    - 问题:输出电压不稳定
    - 解决方案:检查输入电压是否稳定,适当调整输入电压。
    - 问题:设备无法启动
    - 解决方案:确认输入电压正确,并检查控制引脚连接。

    总结和推荐


    Q系列高压直流转换器凭借其卓越的设计和高性能,成为了各种应用的理想选择。它的超微型设计、高可靠性以及易于集成的特点使其在市场上具有很强的竞争力。如果你正在寻找一个高性能、易于集成且适合紧凑设计的高压直流转换器,Q系列无疑是一个值得推荐的产品。

Q101-5参数

参数
输出电压组数 1
转换效率 -
散热方式 -
输出总功率 500mW
开关频率 -
输入电压最小值 5V(DC)
输出电压 10KV
输出方式 -
输入电压最大值 5V
最大容性负载 -
类型 -
输出电流最大值 50μA
特性 Proportional Output
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE C
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q101-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q101-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q101-5 Q101-5数据手册

Q101-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 379.8808 ¥ 3179.1274
5+ $ 374.1837 ¥ 3131.4497
10+ $ 368.4834 ¥ 3083.7458
25+ $ 357.084 ¥ 2988.3467
100+ $ 345.6966 ¥ 2893.0486
库存: 103
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3179.12
直接购买
加入购物车
