Q80-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 5 V 直流输入, 8kV dc输出, 0.5W
供应商型号: 1238457
供应商: 海外现货
标准整包数: 1

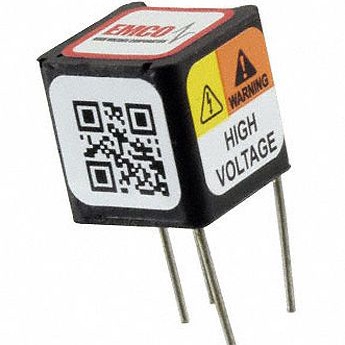

XP POWER DC-DC模块 Q80-5

Q80-5概述

    Q系列隔离型高压直流转换器技术手册

    产品简介


    Q系列 是一款由XP POWER生产的隔离型高压直流转换器,主要用于将低压直流电源转换为高压直流电源。该系列产品具有广泛的输出电压范围,涵盖从100 VDC到10,000 VDC,输出功率可达0.5瓦特。其主要功能包括将输入电压转换为高压直流输出,同时保持高可靠性和极低的输出纹波。这些转换器适用于各种高科技应用,如光电二极管、光电倍增管、激光光源、压电装置、维持离子泵、电泳、打印机、点火装置、电容器充电等领域。

    技术参数


    - 输出电压范围:100 VDC至10,000 VDC
    - 最大输出电流:根据具体型号有所不同,详见技术手册
    - 纹波电压(峰值):从<0.1%到1.0%
    - 输入电压:0至5 VDC、12 VDC、15 VDC或24 VDC
    - 典型启动电压:<0.7 VDC
    - 隔离电压:<±500 VDC
    - 输出电压精度:±10%
    - 频率范围:75-500 kHz
    - 控制引脚:0至输入电压(仅单输出单元)
    - 存储温度:-55°C至+105°C
    - 标准操作温度:-25°C至+70°C(外壳)
    - 扩展操作温度:-55°C至+75°C(外壳)

    产品特点和优势


    Q系列高压直流转换器的主要特点包括:
    - 超小尺寸:仅需0.125立方英寸体积即可提供高达5,000伏特的输出,最大体积也仅为0.614立方英寸。
    - 高可靠性:采用久经考验的技术,确保长期稳定运行。
    - 无需外部组件:简化系统设计,减少成本。
    - 低纹波和电磁干扰:极低的输出纹波和电磁干扰,确保信号纯净。
    - 可调输出:输入电压直接决定输出电压,实现线性调节。
    - 高输入/输出隔离度:提供可靠的电气隔离。
    - 低泄漏电流:<250 nA,确保安全操作。
    - 低耦合电容:<50 pF,提高信号传输质量。
    - 长寿命:平均故障间隔时间(MTBF)>3百万小时(按贝尔实验室TR 332标准计算)。
    - 短路保护:具备1分钟的短路保护功能。
    - 罗氏无卤认证:环保材料,符合RoHS标准。

    应用案例和使用建议


    Q系列高压直流转换器广泛应用于多个高科技领域。例如,在激光光源应用中,这种转换器可以提供稳定的高压电源,确保激光器正常工作;在电泳实验中,可以用于精确控制电压,以提高分离效率。对于这类应用,需要注意的是要根据实际负载调整输入电压,避免超过最大额定输出电压。此外,建议在设计电路时考虑热管理策略,以确保转换器在高温环境下也能正常工作。

    兼容性和支持


    Q系列高压直流转换器与其他电子元件具有良好的兼容性,可以轻松集成到现有的电子系统中。XP POWER公司提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询,确保用户能够顺利部署和使用该产品。此外,产品还提供了一系列选配件,如控制引脚、外部铜屏蔽等,可以根据用户需求进行定制。

    常见问题与解决方案


    以下是Q系列高压直流转换器的一些常见问题及其解决方案:
    - 问题:如何调整输出电压?
    - 解答:通过调节输入电压来调整输出电压。详细操作方法参见技术手册。
    - 问题:如何实现电气隔离?
    - 解答:利用内置的隔离机制,确保输入和输出电路之间完全隔离。
    - 问题:是否需要额外的散热措施?
    - 解答:是的。在高功率条件下,建议采取有效的散热措施,以防止过热。

    总结和推荐


    综上所述,Q系列高压直流转换器凭借其紧凑的体积、高可靠性、低纹波和电磁干扰、宽泛的输出电压范围等显著优势,在多个高科技应用领域表现卓越。特别是在需要高电压、小尺寸和高可靠性的应用场景中,Q系列转换器无疑是最佳选择之一。因此,强烈推荐该产品给需要高压直流电源的应用开发工程师和技术采购人员。
    如果您对Q系列高压直流转换器有任何疑问或需要进一步的技术支持,请随时联系XP POWER的技术支持团队。

Q80-5参数

参数
特性 Proportional Output
输出电流最大值 62.5μA
散热方式 -
输入电压最大值 5V
输出总功率 500mW
最大容性负载 -
输出方式 Adjustable
输入电压最小值 5V(DC)
类型 -
转换效率 -
输出电压组数 1
输出电压 8KV
开关频率 100KHz
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE C
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q80-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q80-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q80-5 Q80-5数据手册

Q80-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
