ISD0205S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: SCP 500mA 3.3V 1 5.5V DC-DC SMD 贴片安装
供应商型号: 209-ISD0205S3V3
供应商: Mouser
标准整包数: 1

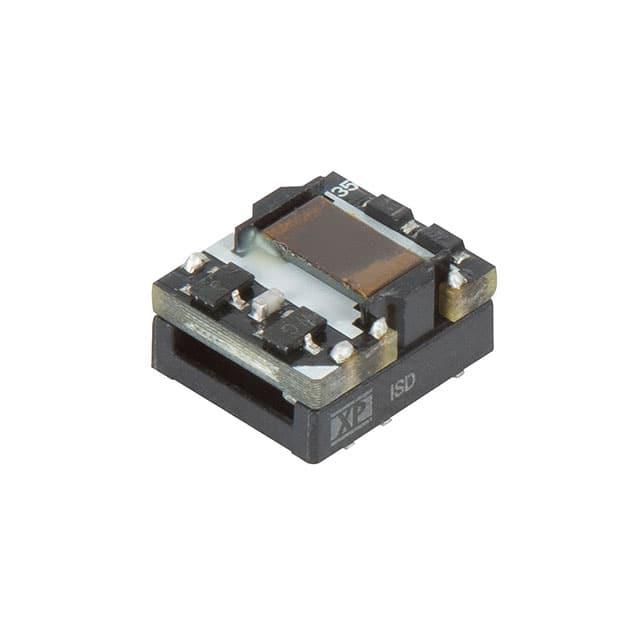

XP POWER DC-DC模块 ISD0205S3V3

ISD0205S3V3概述

    ISD02 Series DC-DC Converter 技术手册概述

    产品简介


    ISD02 系列 DC-DC 转换器是用于将直流电转换为不同电压等级的高效解决方案。该系列产品广泛应用于各种电子产品中,如通信设备、工业自动化系统及医疗设备等,满足不同电压需求,确保稳定可靠的工作环境。

    技术参数


    - 输入电压范围: 2.97VDC - 3.63VDC(典型值3.3V);4.50VDC - 5.50VDC(典型值5V)
    - 输出电压: 3.3V 或 5V(根据具体型号)
    - 输出电流: 单输出时最大为 500mA(3.3V),双输出时±303mA(3.3V)
    - 效率: 最高可达81%
    - 隔离电压: 输入到输出高达4200VDC
    - 工作温度范围: -40°C 到 +105°C
    - 尺寸: 单输出:12.7mm x 11.2mm x 6.85mm;双输出:15.24mm x 11.2mm x 6.85mm
    - 重量: 单输出约1.52g;双输出约1.80g

    产品特点和优势


    ISD02系列DC-DC转换器具备以下显著特点和优势:
    - 超紧凑设计:采用SMD封装,节省电路板空间。
    - 高效率:最高效率可达81%,降低功耗。
    - 高隔离电压:提供4200VDC隔离,保证电气安全。
    - 宽工作温度范围:可在-40°C至+105°C范围内工作。
    - 可靠性:提供3年质保,增强用户信心。

    应用案例和使用建议


    ISD02系列DC-DC转换器广泛应用于通信设备、工业自动化及医疗设备等领域。例如,在工业自动化系统中,它可以作为稳压电源为传感器或其他组件供电。使用建议如下:
    - 在安装过程中,确保电源连接稳固,避免松动导致接触不良。
    - 增加适当的滤波和保护电路,以应对瞬态电压和电流冲击。
    - 依据具体工作环境,合理选择适合的散热方式,以维持设备正常工作温度。

    兼容性和支持


    ISD02系列DC-DC转换器可与其他标准电子元器件兼容使用。厂商提供了详细的技术文档和支持服务,确保用户能够顺利完成安装和调试工作。

    常见问题与解决方案


    - 问题: 设备在高温环境下工作不稳定。
    - 解决办法: 检查并优化散热方案,增加散热片或使用主动冷却装置。
    - 问题: 输出电压不稳定。
    - 解决办法: 确认负载变化范围,并调整相应的输出电容和电阻。

    总结和推荐


    ISD02系列DC-DC转换器以其高效率、紧凑设计和宽工作温度范围成为市场上极具竞争力的产品。特别适用于对空间要求较高且需要稳定电源供应的应用场合。强烈推荐给追求高性能、可靠性和稳定性的用户。

ISD0205S3V3参数

参数
开关频率 -
输出方式 DC-DC
输出电压 3.3V
转换效率 -
输出总功率 -
最大容性负载 -
特性 SCP
输入电压最大值 5.5V
输出电流最大值 500mA
散热方式 -
类型 -
输出电压组数 1
输入电压最小值 -
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

ISD0205S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISD0205S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISD0205S3V3 ISD0205S3V3数据手册

ISD0205S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
