Q40-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 5 V 直流输入, 4kV dc输出, 0.5W
供应商型号: 1470-3341-ND
供应商: Digi-Key
标准整包数: 1

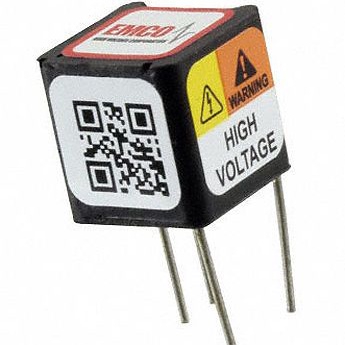

XP POWER DC-DC模块 Q40-5

Q40-5概述


    产品简介


    Q系列:隔离式、比例型直流到高压直流转换器
    Q系列是一款由超小型、高可靠性的直流到高压直流转换器组成的广泛产品线。它可以提供从100V到10,000V的输出电压,适用于多种应用领域。该系列产品适用于光电器件(如雪崩光电二极管和光电倍增管)、光源、压电设备、保持性离子泵、电泳、打印机和点火器等多种应用场合。这些转换器小巧轻便,非常适合对体积和重量有严格要求的应用场合。

    技术参数


    - 输入电压:0至5V、12V、15V或24V
    - 典型启动电压:<0.7V
    - 隔离度:±500V直流偏置在输出返回端(PIN4)
    - 输出电压精度:±10%
    - 频率:75kHz至500kHz(典型值)
    - 控制针:0至VIN(详细信息见第10页)(仅单输出单元)
    - 存储温度范围:-55°C至+105°C
    - 标准操作温度:-25°C至+70°C
    - 扩展操作温度:-55°C至+75°C

    产品特点和优势


    Q系列的主要特点和优势如下:
    - 超小型设计:体积仅为0.125立方英寸(最高5,000V)和0.614立方英寸(最高10,000V),非常适合便携式、电池供电设备。
    - 高可靠性:采用工厂安装的铜屏蔽设计,确保长期稳定运行。
    - 低泄漏电流:<250nA
    - 低耦合电容:<50pF(典型值)
    - 无外部组件需求:无需外部元件即可正常工作。
    - 短路保护:最少1分钟的短路保护时间
    - 宽温度范围:工作温度范围为-55°C至+75°C,确保在各种环境下都能可靠运行。
    - 控制针可选:用于开关控制
    - RoHS合规:符合环保标准
    - UL认证:确保安全性和质量

    应用案例和使用建议


    Q系列在多个领域有着广泛应用,例如光电器件、光源、压电设备等。以下是部分使用建议:
    1. 光电器件:使用Q系列转换器为光电器件提供所需的高压电源,确保准确稳定的输出。
    2. 电泳:对于需要高压直流电源的应用,如电泳仪,Q系列可以提供稳定可靠的电源供应。
    3. 打印机:在某些喷墨打印头中,需要高压电源来驱动电极,Q系列适合这种需求。
    4. 仪器仪表:许多实验仪器和设备需要高压电源,Q系列的高可靠性和紧凑尺寸使其成为理想选择。

    兼容性和支持


    - 外部铜屏蔽选项:型号后缀S表示带外部铜屏蔽。
    - 控制针选项:适用于单输出单元,型号后缀C。
    - 扩展工作温度:适用于一些型号,型号后缀T。
    厂商提供技术支持和维护服务,如果遇到问题,可以联系XP-EMCO销售代表获取帮助。

    常见问题与解决方案


    1. 如何处理过载问题?
    - 解决方案:通过降低输入电压以避免超过最大额定输出电压。
    2. 在什么情况下需要外部铜屏蔽?
    - 解决方案:为了提高电磁干扰和射频干扰的抑制能力,可以选用带外部铜屏蔽的型号。
    3. 如何调整输出电压?
    - 解决方案:通过调节输入电压进行调整。对于单输出单元,可以通过控制针实现输出的开关控制。

    总结和推荐


    Q系列以其小巧轻便、高可靠性和宽温度范围等显著特点,在多种应用中表现出色。它不仅适用于便携式设备,还能满足各种工业设备的需求。综上所述,Q系列是一款值得推荐的优质产品。

Q40-5参数

参数
输出电流最大值 125μA
最大容性负载 -
开关频率 275KHz
输出方式 Adjustable
散热方式 -
特性 Proportional Output
输入电压最大值 5V
输出电压组数 1
输入电压最小值 5V(DC)
输出总功率 500mW
类型 -
输出电压 4KV
转换效率 -
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE B
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q40-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q40-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q40-5 Q40-5数据手册

Q40-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 316.3472 ¥ 2621.7274
5+ $ 311.6069 ¥ 2582.442
10+ $ 306.853 ¥ 2543.0446
25+ $ 297.3672 ¥ 2464.4307
100+ $ 287.8737 ¥ 2385.753
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2621.72
