首页  >  产品百科  >  QSB60024S32

QSB60024S32

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB600系列, 18 → 36 V 直流输入, 32V 直流输出, 608W
供应商型号: 2467042
供应商: element14
标准整包数: 1

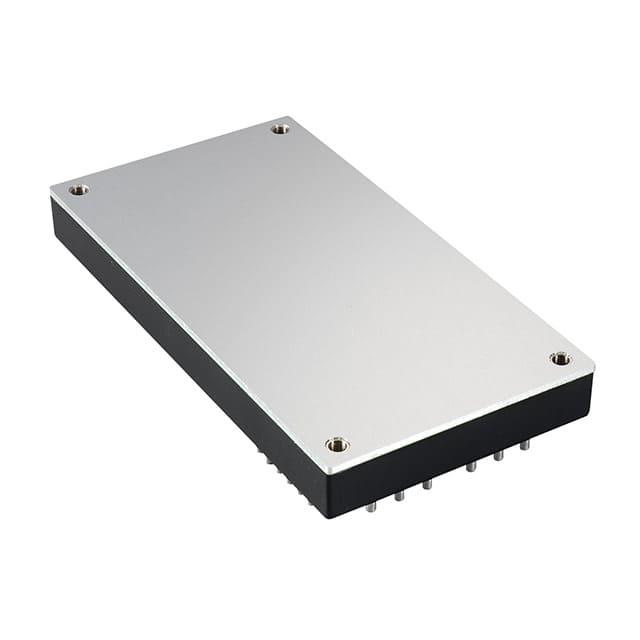

XP POWER DC-DC模块 QSB60024S32

QSB60024S32概述

    QSB系列电源模块技术手册解析

    产品简介


    QSB系列电源模块是一种高功率密度、高效能的DC-DC转换器。该系列产品主要用于工业设备、通信系统、医疗器械等领域,能够提供稳定的直流电压输出。由于其高效率(最高可达92%)和广泛的输入电压范围(24V至48V),使其成为各类工业应用的理想选择。

    技术参数


    - 功率输出:600瓦
    - 效率:高达92%
    - 封装:行业标准全砖封装
    - 工作温度范围:-40°C 至 +100°C
    - 功率密度:108.7 W/in³
    - 冷却方式:基板冷却
    - 远程控制功能:支持远程开/关和远程感应
    - 保护功能:过压保护(115%-140%)、短路保护、电流限制(110%-150%额定输出)
    - 电气特性:
    - 输入电压范围:24V(18-36V),48V(36-75V)
    - 输入电流:详见表格
    - 待机电流:50mA
    - 输出电压调节范围:±10%以内
    - 输出电压精度:初始设置最大±1.5%
    - 线性调节:最大±0.2%
    - 负载调节:最大±0.5%
    - 暂态响应:最大5%偏差,在500μs内恢复到1%以内(25%负载变化)
    - 纹波和噪声:12V模型120mV峰峰值,28V模型280mV峰峰值,32V模型320mV峰峰值,48V模型480mV峰峰值
    - 隔离电压:输入到输出、输入到外壳、输出到外壳均为1500VDC
    - 隔离电阻:107 Ω
    - 开关频率:48V输入时为300kHz(12V、28V、32V),其他情况为250kHz
    - DC OK信号:通过连接至AUX引脚的电阻控制

    产品特点和优势


    - 高效率:最高可达92%,减少能源损耗。
    - 高功率密度:108.7 W/in³,适合紧凑空间应用。
    - 宽输入电压范围:覆盖24V至48V,适应多种输入条件。
    - 远程控制功能:提供灵活的远程开关和感应控制,适用于自动化系统。
    - 可靠保护机制:集成过压、短路和电流限制保护,确保安全运行。
    - 长保修期:3年保修,提供长期保障。

    应用案例和使用建议


    - 工业设备:在机械控制、工业自动化中广泛应用。
    - 通信系统:数据中心、基站等需要稳定供电的场合。
    - 医疗器械:要求高度稳定和可靠的医疗设备。
    使用建议:
    - 在设计电路时,考虑散热问题,采用合适的空气流动速率以降低热阻。
    - 遵循手册中的接线图进行安装,确保正确连接电压调节相关的电阻。
    - 定期检查并维护设备,特别是在高湿度环境下使用时。

    兼容性和支持


    - 兼容性:与其他标准电子设备兼容,易于集成。
    - 支持:供应商提供全面的技术支持和维修服务,确保客户顺利使用。

    常见问题与解决方案


    - 问题1:电源输出电压不稳定。
    - 解决方案:检查输入电压是否在允许范围内,调整外部电阻以达到所需的输出电压。
    - 问题2:设备无法启动。
    - 解决方案:确认输入电压正常,检查电源模块上的保险丝和继电器是否完好。
    - 问题3:输出电流低于预期。
    - 解决方案:检查负载是否符合规格要求,确认连接线缆无故障。

    总结和推荐


    QSB系列电源模块凭借其高效能、高功率密度和宽输入电压范围,在众多工业应用中表现出色。尤其是其强大的保护机制和远程控制功能,使其在市场上具备较强的竞争力。我们强烈推荐该产品给需要高性能、可靠性的用户,特别是那些在恶劣环境或对效率要求较高的应用场景中。

QSB60024S32参数

参数
输出电流最大值 19A
开关频率 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
类型 -
转换效率 91%
最大容性负载 -
输出方式 -
输入电压最小值 24V(DC)
散热方式 -
输出总功率 -
输入电压最大值 36V
输出电压组数 1
输出电压 32V
长*宽*高 116.8mm(长度)*61mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB60024S32厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB60024S32数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB60024S32 QSB60024S32数据手册

QSB60024S32封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1499.91
5+ ¥ 1478.1
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1499.91
