IT4805S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IT系列, 18 → 75 V 直流输入, ±5V 直流输出, 3W
供应商型号: 1618888
供应商: 海外现货
标准整包数: 10

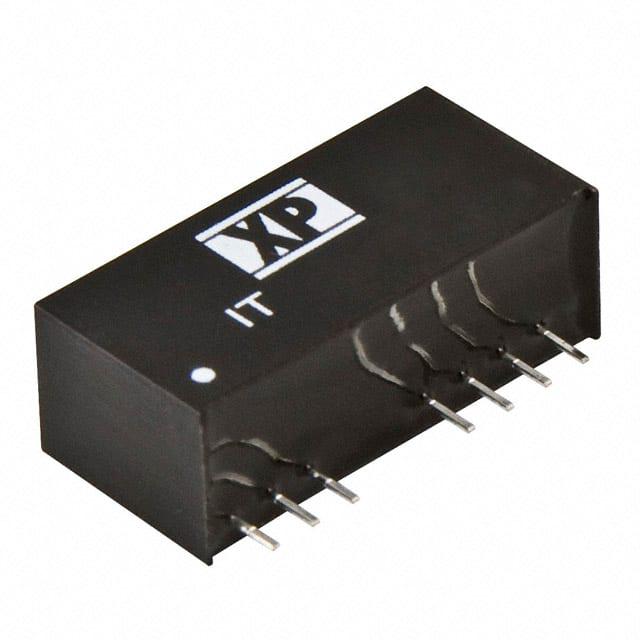

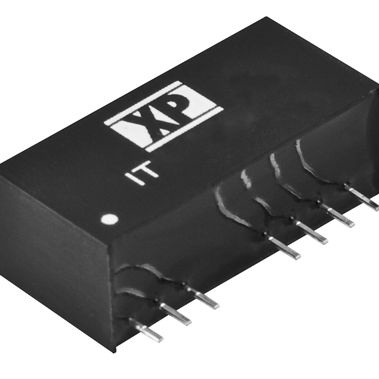

XP POWER DC-DC模块 IT4805S

IT4805S概述


    产品简介


    IT系列是一款高效能、稳定可靠的电源模块,主要应用于工业控制、通信设备、医疗设备及各类嵌入式系统。这些模块具有单路和双路输出选择,适用于多种电压和电流需求,为各种复杂的应用提供了可靠的电源解决方案。

    技术参数


    输入
    - 输入电压范围:9.0-75.0 V
    - 输入反射电流:20 mA pk-pk(通过12 μH电感和47 μF电容,频率范围5 Hz到20 MHz)
    - 输入滤波器:电容型
    - 输入浪涌:24 V型号:50 VDC,持续100毫秒;48 V型号:100 VDC,持续100毫秒
    输出
    - 输出电压:见表格
    - 最小负载:无负载(注意:运行在无负载状态下不会损坏转换器,但可能无法满足所有规范)
    - 线性调节率:±0.5%最大
    - 负载调节率:±0.5%最大(10%-100%负载范围内)
    - 设定点精度:±1%最大
    - 纹波与噪声:50 mV pk-pk最大(20 MHz带宽)
    - 温度系数:0.02%/℃
    - 短路保护:连续自动恢复(hickup模式)
    交叉调节
    - 双输出模型:±5%(一个输出设为100%负载时,另一个输出在25%-100%负载范围内变化)
    其他
    - 远程开启/关闭:通过2.7至15 VDC应用于引脚3以关闭输出
    - 效率:见表格
    - 隔离电压:1500 VDC
    - 隔离电阻:10^9 Ω
    - 隔离电容:500 pF最大
    - 开关频率:250 kHz典型值
    - 平均故障间隔时间:>1.2 M小时(符合MIL-HDBK-217F标准,在25°C时)

    产品特点和优势


    - 高效率:IT系列的高效率使其在各种应用场景下表现出色,特别是在能源敏感的应用环境中。
    - 宽输入电压范围:4:1的输入电压范围使得该模块能够适应广泛的供电条件。
    - 稳定可靠的性能:高精度的电压调节和低纹波噪音确保了输出的稳定性。
    - 长寿命:3年保修期,远超行业平均水平,充分保障用户的长期使用体验。
    - 安全认证:符合多项国际安全标准,如UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1。

    应用案例和使用建议


    应用案例
    - 工业控制:IT系列可用于自动化控制系统中的电源模块,提供稳定的电压输出,支持系统的稳定运行。
    - 通信设备:在通信基站、路由器等设备中作为核心电源模块,提供可靠的电力供应。
    - 医疗设备:IT系列的高精度和低噪声特性非常适合用于医疗设备,如MRI扫描仪、监护仪等。
    使用建议
    - 注意负载情况:在运行过程中,应避免长时间处于无负载状态,以免影响某些参数的稳定性。
    - 合理布局:在设计电路板时,考虑散热和电磁干扰(EMI)因素,保证模块的安全可靠运行。

    兼容性和支持


    - 兼容性:IT系列支持广泛的输入电压范围和多种输出电压组合,能够与其他各种标准电源模块轻松配合使用。
    - 技术支持:制造商提供全面的技术支持和维护服务,包括详细的使用指南、故障排查手册以及在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无负载情况下电压不稳 | 检查电路连接是否正确,确认是否有额外的负载连接 |
    | 输出电压超出设定范围 | 调整外部设置点或检查内部线路 |
    | 设备突然关机 | 检查是否触发了短路保护,尝试重新上电 |

    总结和推荐


    总体来看,IT系列电子元器件具有高性能、高可靠性及广泛适用性的特点,是各类工业、通信及医疗设备的理想电源解决方案。它不仅提供了出色的电气性能和安全认证,还具备全面的技术支持和服务保障。因此,对于需要稳定可靠电源模块的应用场合,强烈推荐选用IT系列产品。

IT4805S参数

参数
输出电压组数 2
输出电压 5V
开关频率 -
特性 Remote On/Off,SCP
类型 -
输出总功率 -
输出电流最大值 300mA
转换效率 81%
散热方式 -
输出方式 -
输入电压最大值 75V
最大容性负载 -
输入电压最小值 48V(DC)
长*宽*高 26mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IT4805S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IT4805S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IT4805S IT4805S数据手册

IT4805S封装设计

查看详情并下载
Symbol
Footprint
3D Model
