QSB30048S28

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB300系列, 18 → 75 V 直流输入, 28V 直流输出, 300W
供应商型号: 1470-4163-ND
供应商: Digi-Key
标准整包数: 1

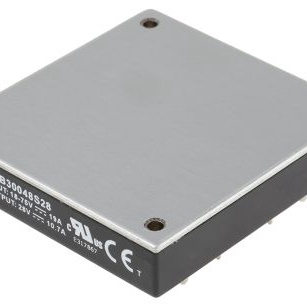

XP POWER DC-DC模块 QSB30048S28

QSB30048S28概述

    QSB系列直流电源转换器产品概述

    1. 产品简介


    QSB系列直流电源转换器是专为高效率、高性能设计的宽输入范围电源模块。它们适用于多种工业应用,如通信设备、医疗设备、测试仪器、数据中心及汽车电子等领域。这些转换器以其高功率密度、基板冷却设计和远程控制功能而著称,确保了在恶劣环境下的可靠运行。

    2. 技术参数


    - 额定功率: 300瓦(峰值可达350瓦)
    - 输入电压范围: 24V (9-36V),48V (18-75V)
    - 效率: 最高可达90%
    - 最大输入电流: 视具体情况而定(见输入电流表)
    - 过压保护: 115%-140%
    - 欠压锁存: 24V输入时:开启≥8.8V,关闭≤8.0V;48V输入时:开启≥17.0V,关闭≤16.0V
    - 输出电压调节: ±10%,典型精度±1.5%
    - 瞬态响应: 5%最大偏离,恢复至1%内需500µs,25%负载阶跃变化
    - 过载保护: 持续短路保护
    - 温度系数: ±0.03%/°C
    - 隔离电压: 输入到输出1500VDC,输入到外壳1500VDC,输出到外壳1500VDC
    - 开关频率: 220kHz
    - 尺寸: 详见机械细节表
    - 重量: 约0.57磅(260克)

    3. 产品特点和优势


    - 高功率密度: 达到109 W/in³,适合空间受限的应用场合
    - 高效率: 最高达90%,有助于降低运行成本和热耗散
    - 宽输入范围: 适应各种电源输入条件,增强灵活性
    - 远程控制: 可通过引脚进行远程开启/关闭控制,便于系统集成
    - 基板冷却: 无风扇设计,减少噪音和维护需求
    - 保护功能齐全: 包括过压、欠压、过载和温度保护,确保长期稳定运行

    4. 应用案例和使用建议


    - 电信基础设施: 在基站或交换机中作为备用电源使用,能够应对瞬态负载变化,确保通信不间断
    - 医疗设备: 在心电图、监护仪等设备中作为稳定可靠的电源供应,保障患者安全
    - 车载电子: 在汽车导航系统、信息娱乐系统等应用中提供稳定的直流电输出
    使用建议:
    - 在高负载应用中使用时,需保证良好的散热条件,可参考热阻曲线选择合适的散热方案。
    - 针对不同输入电压,需按要求配置合适的输入电容值以确保稳定运行。
    - 如需调整输出电压,可通过外部电阻连接到TRIM引脚实现,具体计算方法见应用说明。

    5. 兼容性和支持


    - 兼容性: 该产品可以与其他标准接口的电路板兼容,适合多种设备集成。
    - 支持: 厂商提供三年质保,且配有详尽的技术文档和支持服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - Q: 如何判断是否需要额外的输入滤波?
    - A: 若系统中存在高频噪声干扰,建议增加输入滤波电容(如π型网络),以减小输入纹波。
    - Q: 输出电压不稳怎么办?
    - A: 检查负载电流是否超出规格,同时确认输入电压是否在正常范围内,必要时可调整外部电阻来修正输出电压。
    - Q: 长时间运行后发现温度升高过快?
    - A: 首先检查散热措施是否到位,如风速不够或未正确安装散热片,则可能需要提高空气流通量或更换更有效的散热方案。

    7. 总结和推荐


    QSB系列直流电源转换器凭借其高效、高密度、易用及全面的保护功能,在多个行业中展现出了强大的竞争优势。无论是对于需要高性能、高可靠性电源系统的工程团队,还是对成本敏感的应用场合,都是一款值得推荐的选择。特别是针对那些对输入电压波动较大的应用场景,QSB系列尤为适用。

QSB30048S28参数

参数
输出总功率 -
输出电流最大值 10.7A
输出电压组数 1
输出电压 28V
转换效率 90%
输出方式 DC-DC
输入电压最大值 75V
散热方式 -
类型 -
输入电压最小值 48V(DC)
开关频率 -
最大容性负载 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB30048S28厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB30048S28数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB30048S28 QSB30048S28数据手册

QSB30048S28封装设计

查看详情并下载
Symbol
Footprint
3D Model
