ITQ4815SA-H

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITQ系列, 18 → 75 V 直流输入, 15V 直流输出, 6W
供应商型号: 209-ITQ4815SA-H
供应商: Mouser
标准整包数: 1

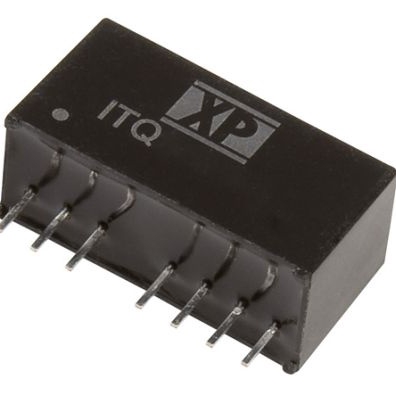

XP POWER DC-DC模块 ITQ4815SA-H

ITQ4815SA-H概述

    ITQ Series DC-DC Converter

    1. 产品简介


    ITQ系列DC-DC转换器是一款高性能电源转换装置,旨在为各种电子设备提供稳定可靠的直流电源输出。它支持单输出和双输出模式,具有宽输入电压范围(4:1),适用于多种工业和消费电子应用。ITQ系列的主要功能包括:完全稳压输出、无最小负载要求、远程启停控制以及长期的保修支持。

    2. 技术参数


    - 输入电压范围: 9-36 VDC(标准), 18-75 VDC(扩展)
    - 输出电压范围: 3.3-24 VDC(单输出), ±5V, ±12V, ±15V(双输出)
    - 输出电流: 见“Models & Ratings”表格
    - 效率: 最高可达87%
    - 隔离度: 输入到输出1500 VDC(可选3000 VDC版本)
    - 工作温度: -40°C至+100°C
    - 存储温度: -55°C至+125°C
    - 湿度: 95%RH(非冷凝)
    - 尺寸: 0.86 x 0.36 x 0.44英寸(21.9 x 9.2 x 11.1毫米)

    3. 产品特点和优势


    - 宽输入电压范围: 4:1输入范围使得该转换器能适应广泛的电源输入条件,非常适合多电压供电系统。
    - 无最小负载要求: 用户无需担心最小负载限制,可以灵活应用于不同负载需求的场合。
    - 远程启停控制: 提供远程启停功能,便于系统集成和控制。
    - 高效率和可靠性: 效率达到87%,并具有1500 VDC的隔离度,确保系统安全运行。
    - 长保修期: 提供三年质保,体现产品品质和信心。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于工业自动化、医疗设备、通信设备及其它需要稳定直流电源的场合。
    - 使用建议: 在使用时,注意根据实际负载选择合适的输出电压和电流型号;在大负载变化情况下,确保选用适当的滤波电容以减少输出纹波和噪声。

    5. 兼容性和支持


    - 兼容性: ITQ系列可与多种外部元件兼容,例如滤波电容(见“EMI Filter”部分),且具有宽广的工作电压范围,便于系统集成。
    - 支持与维护: 厂商提供详尽的技术文档和支持服务,帮助用户快速解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 设备启动异常
    - 解决方案: 检查输入电压是否符合规范,确保外部电容已正确连接。
    - 问题2: 输出电压不稳定
    - 解决方案: 确认负载电流不超过最大额定值,检查外部电路是否存在干扰。
    - 问题3: 设备过热
    - 解决方案: 检查散热措施是否到位,如必要,调整安装环境或增加冷却风扇。

    7. 总结和推荐


    ITQ系列DC-DC转换器凭借其宽输入电压范围、无最小负载要求、远程启停功能以及高效率等特点,在多个应用领域表现出色。它不仅能满足多种复杂的应用需求,还具备出色的可靠性和较长的使用寿命。综上所述,强烈推荐使用此款转换器。

ITQ4815SA-H参数

参数
输出电压组数 1
输入电压最大值 75V
转换效率 87%
最大容性负载 -
开关频率 -
输出电流最大值 400mA
类型 -
散热方式 -
输入电压最小值 18V
输出方式 -
输出总功率 6W
输出电压 15V
特性 Remote On/Off,SCP
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITQ4815SA-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITQ4815SA-H数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITQ4815SA-H ITQ4815SA-H数据手册

ITQ4815SA-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.6 ¥ 241.67
5+ $ 27.2376 ¥ 230.1577
10+ $ 26.3952 ¥ 223.0394
20+ $ 25.272 ¥ 213.5484
100+ $ 22.932 ¥ 193.7754
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 241.67
直接购买
加入购物车
