ITV1215SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITV系列, 10.8 → 13.2 V 直流输入, 15V 直流输出, 1W
供应商型号: 1470-2885-5-ND
供应商: Digi-Key
标准整包数: 1

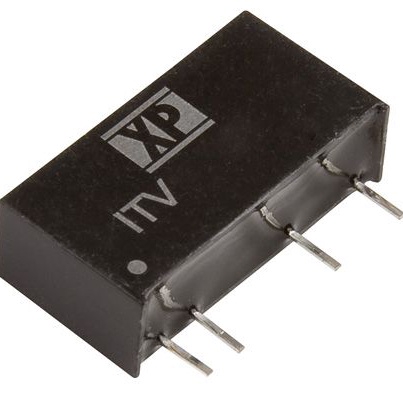

XP POWER DC-DC模块 ITV1215SA

ITV1215SA概述

    ITV Series DC-DC Converter

    产品简介


    ITV系列是无调节的直流到直流转换模块,提供出色的高操作温度范围,同时保持成本效益。这些模块特别适用于需要高稳定性和宽工作温度范围的应用场合。主要功能包括短路保护和坚固的封装,使其适用于工业控制、通信设备和医疗设备等领域。

    技术参数


    | 参数 | 值 |

    | 输出电压(V) | 5V / 12V / 15V |
    | 输出电流(mA) | 200 mA / 83.3 mA / 66.7 mA |
    | 输入电流(mA) | 220 µF / 100 µF / 100 µF |
    | 效率(%) | 80% / 81% |
    | 工作温度范围(°C) | -40°C 至 +105°C |
    | 封装形式 | SIP7 |
    | 隔离电压(VDC) | 3000 VDC |
    | 纹波与噪声(mV pk-pk)| 60 |

    产品特点和优势


    1. 高操作温度范围:ITV系列能够在-40°C至+105°C的极端温度范围内正常工作,具有极高的温度适应性。
    2. 高效能和稳定性:效率高达81%,并且能够维持稳定的输出电压,即使在不同的负载条件下也能保持良好的性能。
    3. 短路保护:内置自动恢复的短路保护机制,确保在发生短路时不会对设备造成损害。
    4. 高隔离度:3000 VDC的隔离电压保证了输入与输出之间的功能绝缘,提高了安全性。

    应用案例和使用建议


    1. 工业控制设备:ITV系列在工业自动化系统中表现优异,尤其是在恶劣环境中仍能保持稳定运行。
    2. 通信设备:这些转换器能够满足通信设备对电源的严格要求,特别是在高频率、大电流的情况下。
    3. 医疗设备:由于其宽泛的工作温度范围和高稳定性,ITV系列也非常适合用于医疗设备中。
    使用建议:
    - 在安装过程中确保正确连接正负极,并考虑添加合适的外部输入电容器以提高系统的稳定性。
    - 选择适当的型号以满足特定的应用需求,例如根据所需的输入电压和输出电流来选择正确的型号。

    兼容性和支持


    ITV系列设计为易于与其他电子元器件或设备集成。制造商提供了详细的文档和支持,确保用户能够轻松安装和配置这些转换器。同时,厂商提供了3年的质保服务,保障用户的权益。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确认负载电流是否在额定值内,必要时可以调整负载或更换新的转换器。
    2. 问题:设备无法启动
    - 解决方案:检查输入电源是否有问题,确保输入电压符合要求,同时检查所有连接是否稳固。

    总结和推荐


    ITV系列DC-DC转换器凭借其卓越的性能、高稳定性及广泛的应用范围,在工业控制、通信设备和医疗设备等领域展现出显著的竞争优势。推荐用户根据具体需求选择合适的型号,并在使用过程中遵循制造商的指导和建议,以确保最佳性能和长期可靠性。

ITV1215SA参数

参数
输出电压 15V
转换效率 81%
开关频率 70KHz
输出电压组数 1
特性 SCP
输入电压最小值 10.8V
类型 -
输出总功率 1W
散热方式 -
输入电压最大值 13.2V
输出电流最大值 66.7mA
输出方式 Fixed
最大容性负载 -
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITV1215SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITV1215SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITV1215SA ITV1215SA数据手册

ITV1215SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
