首页  >  产品百科  >  IHA0105S3V3

IHA0105S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHA01系列, 4.5 → 5.5 V 直流输入, 3.3V 直流输出, 1W
供应商型号: 1673175
供应商: 海外现货
标准整包数: 20

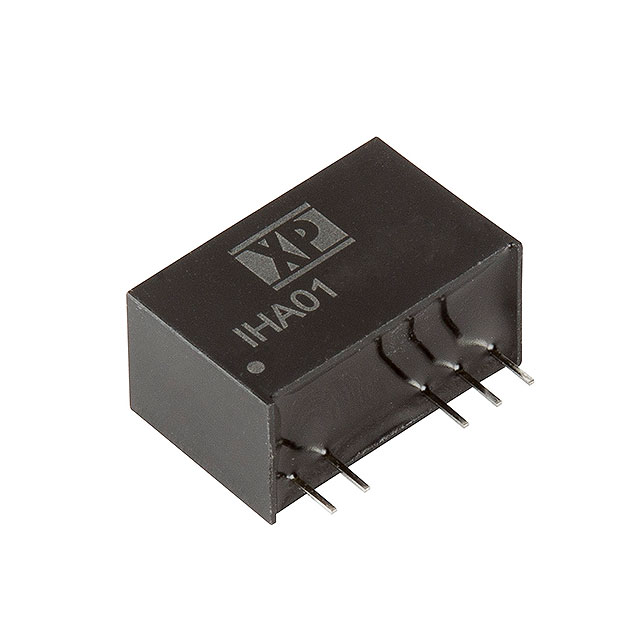

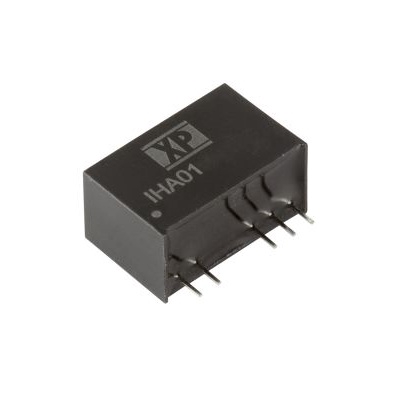

XP POWER DC-DC模块 IHA0105S3V3

IHA0105S3V3概述

    IHA01 Series DC-DC Converter

    产品简介


    IHA01系列DC-DC转换器是一种高可靠性、高效能的电源模块,广泛应用于各种工业和电子设备中。它提供单输出和双输出型号,适用于各种不同的电压需求。这些转换器具有高隔离度和低输出纹波噪声,能够满足严格的电磁兼容(EMC)标准,适用于需要稳定电源供应的应用场合。

    技术参数


    以下是IHA01系列DC-DC转换器的技术规格和性能参数:
    - 输入电压范围:4.5V至26.4V(具体数值取决于模型)
    - 输出电压范围:3.3V至±15V
    - 最大输出电流:高达303mA(具体数值取决于输入电压和输出电压)
    - 初始设定精度:±3%
    - 最小负载要求:10%
    - 线性调节率:±1.2%/1%(输入电压变化1%,输出电压变化最大为1.2%)
    - 负载调节率:10%(10%到满载)
    - 交叉调节率:±4%(双输出模式下)
    - 纹波与噪声:200mV峰峰值(20MHz带宽)
    - 短路保护:连续
    - 最高容性负载:参见模型与评级表
    - 温度系数:0.03%/℃
    - 效率:最低70%,根据具体模型有所不同
    - 绝缘等级:输入到输出绝缘6000VDC
    - 工作环境温度:-40°C至+85°C

    产品特点和优势


    IHA01系列DC-DC转换器具有以下独特功能和优势:
    - 高隔离度:6000VDC
    - 单输出和双输出版本可选
    - 双极性输出适用于MOSFET和IGBT驱动
    - 紧凑的SIP7封装
    - 全负载条件下工作温度范围广(-40°C至+85°C)
    - 高可靠性和长寿命:MTBF达到2.5百万小时
    - 三年质保

    应用案例和使用建议


    IHA01系列DC-DC转换器适用于广泛的工业应用,如电信设备、数据通信系统、自动化控制系统等。以下是几种典型的应用场景:
    1. 电信设备:在路由器和交换机中使用,提供稳定可靠的电源。
    2. 自动化控制系统:用于工厂自动化设备,确保控制系统平稳运行。
    3. 医疗设备:提供稳定的电源以支持敏感的医疗设备运行。
    使用建议:
    - 在设计电路时,确保输入电容器C1的位置尽量靠近模块,以减少辐射噪声。
    - 选择合适的外部滤波组件以满足EMC要求。
    - 根据具体应用选择合适的输入电压和输出电压。

    兼容性和支持


    IHA01系列DC-DC转换器与多种电子设备和系统兼容。制造商提供了详细的技术文档和支持服务,确保客户在使用过程中获得必要的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在规定的范围内,确保电容和电感组件正确安装且质量良好。

    2. 问题:效率低于预期
    - 解决方案:检查输入电压和负载情况是否符合规格要求,确保所有连接点接触良好。

    3. 问题:过热
    - 解决方案:检查散热系统是否正常工作,必要时增加外部冷却措施。

    总结和推荐


    总体而言,IHA01系列DC-DC转换器是一款高性能、高可靠性的电源模块,非常适合于各种工业和电子设备中。其独特的高隔离度、宽泛的工作温度范围以及紧凑的封装使其在市场上具备强大的竞争力。强烈推荐在需要稳定电源供应的应用中使用此产品。

IHA0105S3V3参数

参数
转换效率 71%
输出方式 DC-DC
输出电压组数 1
输出电流最大值 303mA
特性 -
散热方式 -
输出总功率 -
输出电压 3.3V
输入电压最小值 5V(DC)
最大容性负载 -
类型 -
开关频率 -
输入电压最大值 5.5V
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHA0105S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHA0105S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHA0105S3V3 IHA0105S3V3数据手册

IHA0105S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
