ITP0348S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITP系列, 18 → 75 V 直流输入, 3.3V 直流输出, 3W
供应商型号: 2990140
供应商: 海外现货
标准整包数: 1

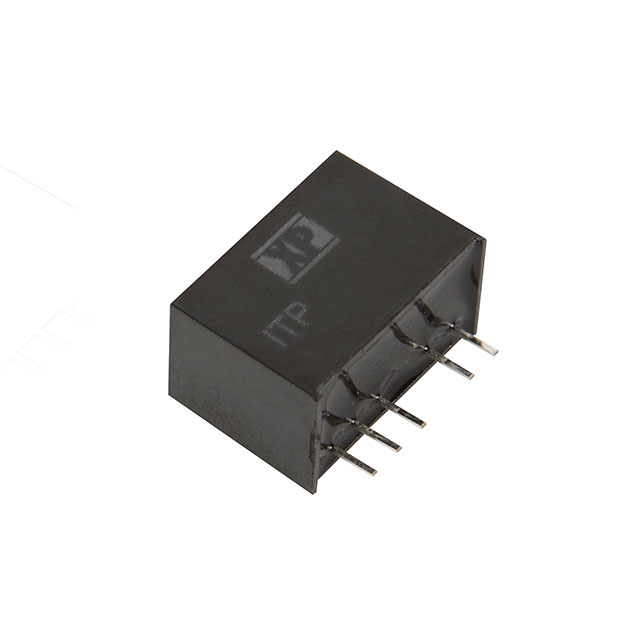

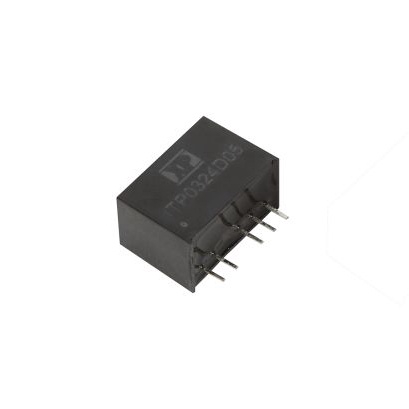

XP POWER DC-DC模块 ITP0348S3V3

ITP0348S3V3概述

    # ITP Series DC-DC Converter 技术手册

    产品简介


    基本信息
    ITP系列是一款紧凑型3W功率DC-DC转换模块,具有宽范围输入电压和输出电压调节至1%的功能。该系列产品广泛应用于工业设备中,能够满足苛刻的工作环境要求。
    主要功能
    - 单一及双路输出:从3.3V到15VDC不等。
    - 宽范围输入电压:4.5至18VDC,9至36VDC,18至75VDC。
    - 超紧凑型SIP6封装。
    - 1.6kVDC输入/输出隔离。
    - 高效率。
    - 符合EN55032标准。
    - 短路保护。
    - 远程启停功能(仅限单路输出版本)。
    - 工作温度范围:-40°C至+75°C。
    - 全功率输出至+70°C。
    - 平均无故障时间(MTBF)大于0.95百万小时。
    - 3年保修。
    应用领域
    ITP系列适用于各种工业控制系统、通信设备、医疗设备等领域。

    技术参数


    输入与输出
    - 输入电压范围:4.5至18VDC,9至36VDC,18至75VDC。
    - 输出电压:3.3V至15VDC。
    - 输出电流:单路最大700mA,双路最大±300mA。
    - 最大电容负载:每个输出不同(见手册模型和评级表)。
    - 效率:最低74%,最高可达84%(见手册模型和评级表)。
    特性
    - 初始设置精度:±1%。
    - 最小负载:无最小负载要求。
    - 线路调整率:±0.2%。
    - 负载调整率:±1%(0%至100%负载范围内)。
    - 交叉调整率:±5%(双路输出型号)。
    - 瞬态响应偏差:±5%偏差,恢复时间为500μs,负载变化为25%。
    - 纹波与噪声:单一输出:150mVpk-pk,双输出:100mVpk-pk(20MHz带宽)。
    - 过流保护:150%额定电流。
    - 短路保护:连续且自恢复。
    - 温度系数:0.02%/°C。
    隔离特性
    - 输入到输出隔离:1600VDC功能。
    - 隔离电阻:109Ω。
    - 隔离电容:40pF。
    功率密度
    - 功率密度:24W/in³。
    可靠性
    - 平均无故障时间(MTBF):0.95百万小时。
    - 重量:约0.008磅(3.85克)。

    产品特点和优势


    ITP系列以其紧凑设计和高效率著称,尤其适合空间受限的应用场景。其宽范围输入电压和卓越的输出稳定性使得其在多种工业环境中表现优异。此外,内置的过流和短路保护机制,确保了在极端条件下的可靠运行。

    应用案例和使用建议


    应用案例
    ITP系列广泛应用于各类工业控制系统,如自动化生产线、机器人控制系统和电信基础设施等。其高效能和高可靠性使其成为这些应用场景的理想选择。
    使用建议
    - 在高湿度环境下使用时,建议添加外部电容器以增强抗电磁干扰能力。
    - 当工作温度接近极限值时,应注意适当散热,避免影响设备寿命。
    - 对于远程启停功能,建议采用标准信号线路连接,以减少误触发的风险。

    兼容性和支持


    ITP系列具有良好的兼容性,可以方便地集成到现有的电气系统中。厂商提供了详尽的技术文档和支持服务,包括安装指南、维护手册和在线技术支持。这些资源可以帮助用户更好地理解和操作设备。

    常见问题与解决方案


    常见问题
    1. 设备无法启动。
    2. 输出电压不稳定。
    3. 设备发热严重。
    解决方案
    1. 检查输入电源电压是否符合规定范围。
    2. 检查负载连接是否正确,确认没有开路或短路。
    3. 确认通风口未被堵塞,并检查是否存在过度负载。

    总结和推荐


    综合评估
    ITP系列以其紧凑的设计、高效率和高可靠性,在工业应用中表现出色。其宽泛的输入电压范围和优良的电气特性使其成为一种非常值得信赖的产品。
    推荐使用
    鉴于其多功能性和可靠性,强烈推荐在工业控制系统和通信设备中使用ITP系列DC-DC转换器。

ITP0348S3V3参数

参数
输入电压最大值 75V
类型 -
输出电流最大值 700mA
开关频率 -
输出电压 3.3V
特性 Remote On/Off,SCP
输出总功率 -
最大容性负载 -
输出电压组数 1
输出方式 -
转换效率 74%
散热方式 -
输入电压最小值 48V(DC)
长*宽*高 17mm*10.1mm*11.7mm
通用封装 SIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITP0348S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITP0348S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITP0348S3V3 ITP0348S3V3数据手册

ITP0348S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
