首页  >  产品百科  >  ITW4815SA

ITW4815SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITW系列, 36 → 75 V 直流输入, 15V 直流输出, 1W
供应商型号: 209-ITW4815SA
供应商: Mouser
标准整包数: 1

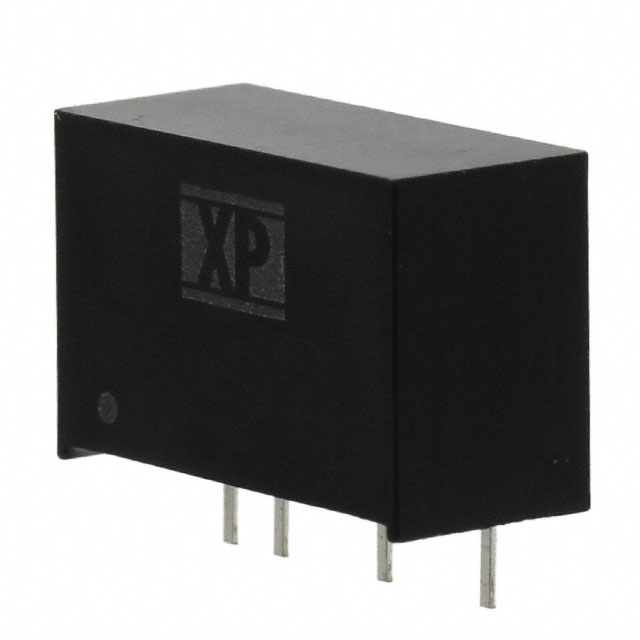

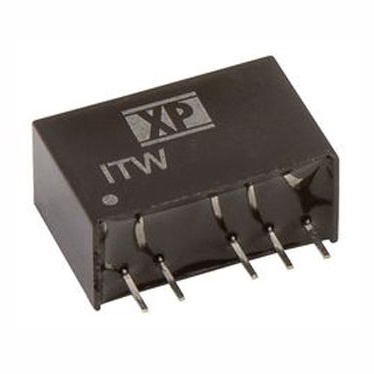

XP POWER DC-DC模块 ITW4815SA

ITW4815SA概述

    # ITW Series DC-DC Converter 技术手册

    产品简介


    ITW系列DC-DC转换器是一款高性能的电源转换设备,专为需要稳定输出电压的应用而设计。该系列产品覆盖广泛的输入电压范围(2:1),适用于单路和双路输出需求。其具备高效率、低功耗、紧凑设计等优点,广泛应用于通信、工业控制、医疗设备等领域。

    技术参数


    输入和输出规格
    | 模型 | 输入电压范围 | 输出电压 | 输出电流 | 输入电流 | 容性负载 | 效率 |

    | ITW0505SA | 4.5-9 V | 5.0 V | 200 mA | 35 mA | 1680 µF | 76% |
    | ITW0512SA | 4.5-9 V | 12.0 V | 83 mA | 35 mA | 820 µF | 79% |
    | ITW0515SA | 4.5-9 V | 15.0 V | 67 mA | 35 mA | 680 µF | 80% |
    | ITW0524SA | 4.5-9 V | 24.0 V | 42 mA | 35 mA | 470 µF | 80% |
    | ITW0512S | 4.5-9 V | ±12.0 V | ±42 mA | 35 mA | ±470 µF | 77% |
    | ITW0515S | 4.5-9 V | ±15.0 V | ±33 mA | 35 mA | ±330 µF | 79% |
    其他型号在此省略...
    性能参数
    - 初始设置精度:±2%
    - 最小负载:0 A(无最小负载要求)
    - 线性调节:±0.2%
    - 负载调节:±1%(单路);±1(±2)%(双路)
    - 交叉调节:±5%
    - 瞬态响应:恢复时间<2ms(25%负载变化)
    - 波纹和噪声:50mV峰值至峰值(20MHz带宽)

    产品特点和优势


    ITW系列DC-DC转换器具有多项显著的优势:
    - 2:1输入电压范围:可满足多种供电需求,确保系统的稳定性。
    - 高效率:部分型号高达81%,适合对能效有严格要求的应用。
    - 隔离特性:输入到输出1500VDC的隔离,保证安全性。
    - 无需最小负载:简化系统设计,减少额外元件的需求。
    - 宽温度范围:-40°C至+105°C的工作温度,适应各种恶劣环境。

    应用案例和使用建议


    应用案例
    ITW系列DC-DC转换器在通信设备、工业自动化设备、医疗器械等众多领域都有广泛应用。例如,在电信基站中,ITW系列可以为不同类型的设备提供稳定的电源支持。
    使用建议
    - 在安装时,尽量将输入滤波组件(C1、C2、L)靠近模块,以减少电磁干扰。
    - 选择合适的外部输入电容器(如330µF/100V),确保符合EMC标准。

    兼容性和支持


    ITW系列DC-DC转换器支持广泛的标准,包括UL60950-1和CSA C22.2 No.60950-1,确保产品安全可靠。制造商提供3年质保,进一步增强了用户的信心。

    常见问题与解决方案


    常见问题
    1. 波纹和噪声过高
    2. 无法正常启动
    解决方案
    1. 检查输入滤波组件:确保C1、C2和L组件正确安装,并靠近模块。
    2. 确认输入电压:确保输入电压在规定的范围内。

    总结和推荐


    ITW系列DC-DC转换器凭借其广泛的输入电压范围、高效的能量转换能力和良好的可靠性,成为市场上极具竞争力的产品。无论是对于需要高度集成化电源解决方案的设计者,还是对性能有严苛要求的应用场合,ITW系列都是一个理想的选择。强烈推荐在您的下一个项目中考虑使用这一高性能产品。

ITW4815SA参数

参数
输出总功率 -
散热方式 -
最大容性负载 -
转换效率 78%
开关频率 -
特性 SCP
输出电压组数 1
输入电压最小值 48V(DC)
输出电压 15V
类型 -
输入电压最大值 75V
输出方式 -
输出电流最大值 67mA
长*宽*高 17mm(长度)*7.62mm(宽度)
通用封装 SIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITW4815SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITW4815SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITW4815SA ITW4815SA数据手册

ITW4815SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
