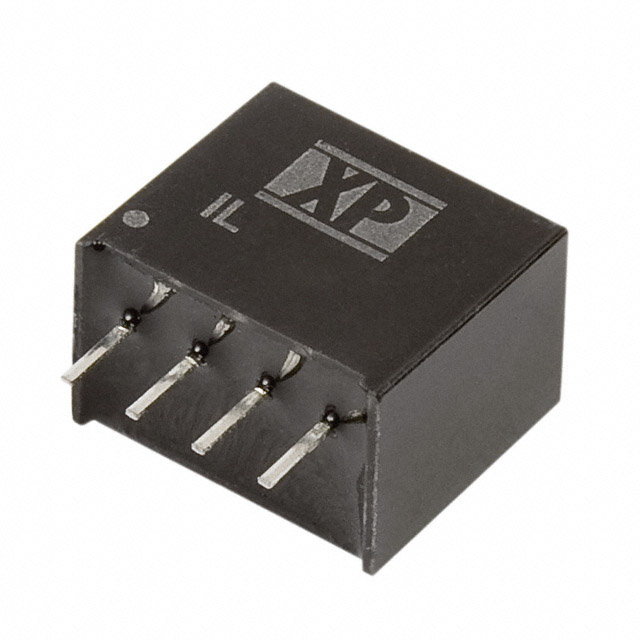

IL2409S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IL系列, 21.6 → 26.4 V 直流输入, 9V 直流输出, 2W
供应商型号: 2084322
供应商: 海外现货
标准整包数: 1
XP POWER DC-DC模块 IL2409S

IL2409S概述

    # 电子元器件产品技术手册:IL系列隔离电源模块

    产品简介


    IL系列隔离电源模块是一款具有高效率和稳定性的单输出电源模块,专为需要高可靠性和长寿命的应用设计。其主要特点是单输出、小体积(SIP封装)和高隔离电压(可达1000 VDC,可选3000 VDC),适用于工业控制、通信设备、医疗器械、测试仪器等多种场合。

    技术参数


    - 输入电压范围:±10%(额定值)
    - 输入反射电流:20 mA pk-pk(通过12 μH电感,频率范围5 Hz到20 MHz)
    - 输入滤波器:电容
    - 输出电压范围:3.3 V、5 V、9 V、12 V、15 V、24 V
    - 最小负载:无负载时不会损坏单元,但可能无法满足所有规格
    - 线性调节率:1.2%/1% ΔVin
    - 负载调节率:±10%,在20%-100%负载变化下(3.3 V模型为±20%)
    - 设定点精度:±3%
    - 纹波与噪声:150 mV pk-pk最大值(20 MHz带宽)
    - 温度系数:0.02%/°C
    - 最大电容性负载:470 μF
    - 效率:参见表格
    - 隔离电压:1000 VDC最小值(可选3000 VDC隔离选项)
    - 隔离电阻:109 Ω
    - 隔离电容:60 pF典型值
    - 开关频率:变频,70 KHz典型值
    - 平均故障间隔时间(MTBF):>1.21百万小时(Mili-HDBK-217F,25°C,GB)
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C
    - 外壳温度:最大100°C
    - 冷却方式:自然对流冷却

    产品特点和优势


    IL系列隔离电源模块的主要特点包括:
    - 高可靠性:高隔离电压和低纹波与噪声确保了系统的稳定性。
    - 紧凑设计:SIP封装使其占用空间极小,非常适合空间受限的应用。
    - 广泛适用:多种输出电压和电流选项,适用于不同类型的设备。
    - 良好的散热性能:采用自然对流冷却,无需额外散热措施。

    应用案例和使用建议


    应用案例
    IL系列电源模块广泛应用于工业控制系统、通信设备、医疗设备和测试仪器等领域。例如,在医疗设备中,其高隔离电压可以有效防止患者受到电击风险。
    使用建议
    - 确保电源模块安装在符合工作温度范围的环境中。
    - 在使用过程中,尽量保持负载在推荐范围内,以保证最佳效率和稳定性。
    - 若负载经常变动,注意调整输出电压以适应不同的负载条件。

    兼容性和支持


    IL系列电源模块具有很好的兼容性,可与其他标准接口设备无缝对接。厂商提供3年保修服务,技术支持包括用户手册、在线文档和电话咨询,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在允许范围内;调整负载以减少波动。 |
    | 效率偏低 | 检查散热是否良好,必要时加装散热片。 |
    | 输出纹波过大 | 检查输出端是否连接适当电容,以滤除纹波。 |

    总结和推荐


    IL系列隔离电源模块以其高可靠性、紧凑设计和良好的散热性能在市场上脱颖而出。对于需要高隔离度和稳定性的应用场景,推荐使用IL系列电源模块。其广泛应用和优秀的客户支持进一步增强了其市场竞争力。

IL2409S参数

参数
特性 -
输出电压 9V
输入电压最小值 21.6V
开关频率 -
输入电压最大值 26.4V
输出电流最大值 222mA
类型 -
输出方式 DC-DC
最大容性负载 -
散热方式 -
输出电压组数 1
转换效率 84%
输出总功率 2W
长*宽*高 11.68mm(长度)*7.5mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IL2409S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
