IR1205SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IR系列, 10.8 → 13.2 V 直流输入, 5V 直流输出, 3W
供应商型号: 10B-1860993-4
供应商: 国内现货
标准整包数: 1

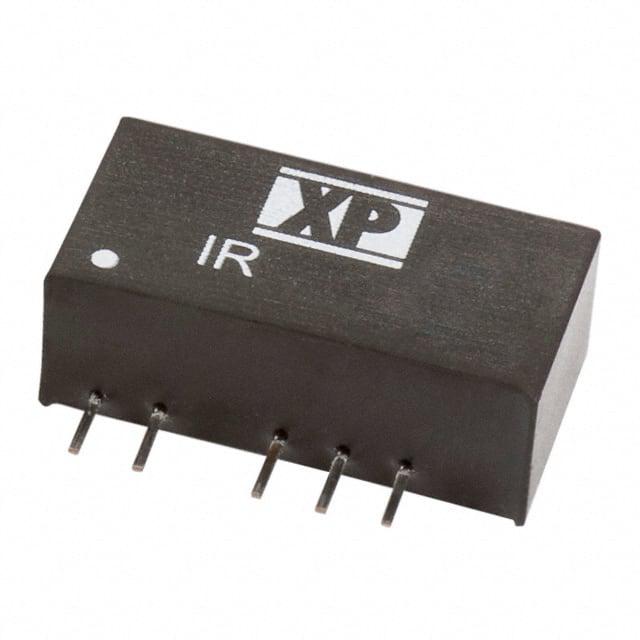

XP POWER DC-DC模块 IR1205SA

IR1205SA概述

    XPPower IR系列直流转换器技术手册

    产品简介


    XPPower IR系列直流转换器是一款高性能电源模块,适用于多种工业和消费电子应用。该系列产品包括单输出和双输出型号,采用SIP(单列直插式)封装,具有高隔离电压、宽工作温度范围以及高效的能量转换能力。这些特性使得IR系列在各种应用场景中表现优异,包括通信设备、医疗设备、工业控制系统等。

    技术参数


    - 输入规格:
    - 输入电压范围:±10%
    - 反射电流:20 mA pk-pk,频率范围为5 Hz至20 MHz
    - 最大输入反向电压:无
    - 输入保护:无
    - 输出规格:
    - 输出电压:详见表
    - 最小负载:无
    - 线性调节率:±1.2%/±1% ΔVin
    - 负载调节率:详见表
    - 设定点精度:±2%, -4%
    - 纹波和噪声:最大50 mV pk-pk,带宽为20 MHz
    - 温度系数:0.02%/°C
    - 最大容性负载:详见表
    - 一般规格:
    - 效率:详见表
    - 隔离电压:最小1000 VDC,可选3000 VDC
    - 隔离电阻:109Ω
    - 隔离电容:60 pF典型值
    - 开关频率:可变,60 kHz - 85 kHz
    - MTBF(平均故障间隔时间):>1.1 M小时(根据MIL-HDBK-217F计算)
    - 环境规格:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - 最大壳温:100°C
    - 散热方式:自然对流冷却

    产品特点和优势


    1. 单/双输出设计: 可根据需求选择不同的输出配置,提高了灵活性。
    2. 高隔离电压: 1000 VDC最小隔离电压,确保了高安全性和可靠性。
    3. 宽工作温度范围: 从-40°C到+85°C的工作温度范围,适应各种恶劣环境。
    4. 高效率: 最高达90%的效率,降低了能源损耗。
    5. 长保修期: 提供长达3年的质量保证,增强了用户的信任。

    应用案例和使用建议


    - 通信设备: 在需要稳定电源供应的通信设备中,IR系列转换器可以提供可靠且稳定的电力支持。
    - 工业控制系统: 在工业环境中,IR系列的高隔离电压和宽工作温度范围使其能够在严苛的环境下正常运行。
    - 医疗设备: 医疗设备对电源的要求极高,IR系列转换器的高精度和稳定性能够满足这类需求。
    使用建议:
    - 为了达到最佳的纹波和噪声性能,输出端应增加1 µF的电容。
    - 在满载条件下工作时,需要确保散热良好,避免过热。

    兼容性和支持


    - 兼容性: 本产品与标准SIP封装的电路板兼容,易于集成。
    - 支持: 厂商提供详尽的技术文档和客户支持服务,确保用户能顺利安装和使用产品。

    常见问题与解决方案


    1. 问: 电源在空载状态下是否会损坏?
    答: 不会,但可能无法满足所有规格要求。建议不要长期处于空载状态。
    2. 问: 如何提高电源的效率?
    答: 增加输出电容到1 µF可以显著降低纹波和噪声,从而提高效率。
    3. 问: 如何选择合适的型号?
    答: 根据所需的输出电压和电流,以及具体的应用环境选择最合适的型号。

    总结和推荐


    XPPower IR系列直流转换器以其高效、可靠的性能和广泛的应用范围,在众多同类产品中脱颖而出。其独特的设计和丰富的功能使其成为许多应用场景的理想选择。强烈推荐在需要高性能电源解决方案的场合使用此产品。

IR1205SA参数

参数
开关频率 -
输出电流最大值 600mA
特性 -
输出方式 -
类型 -
散热方式 -
输出电压组数 1
输出总功率 3W
转换效率 84%
输入电压最大值 13.2V
输入电压最小值 10.8V
最大容性负载 -
输出电压 5V
长*宽*高 19.5mm(长度)*7.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IR1205SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IR1205SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IR1205SA IR1205SA数据手册

IR1205SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
