Q09-12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, Q系列, 0 → 12 V 直流输入, 900V 直流输出, 0.5W
供应商型号: 1238434
供应商: 海外现货
标准整包数: 1

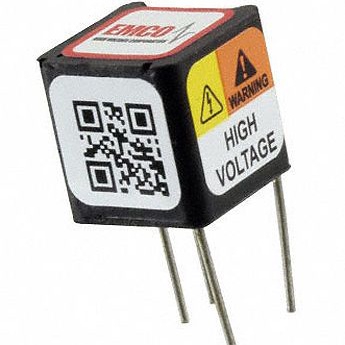

XP POWER DC-DC模块 Q09-12

Q09-12概述

    Q系列高压直流转换器产品综述

    1. 产品简介


    产品类型:Q系列是超小型、高可靠性的高压直流(HV DC)转换器,可提供高达10,000伏特的输出电压。
    主要功能:该转换器能够将低直流电压转换为高直流电压,并且具有直接比例输入输出的特点。它无需外部组件即可运行,并提供出色的电磁干扰(EMI/RFI)和纹波抑制能力。
    应用领域:Q系列广泛应用于各种高科技设备,如雪崩光电二极管、光电倍增管、激光光源、压电装置、维持离子泵、电泳设备、打印机和点火装置等。此外,它们也适用于需要快速充电的电容器和要求最小体积和重量的应用场景。

    2. 技术参数


    - 输出电压范围:从100V到10,000V不等,具体型号请参见页2至页5表格。
    - 最大输出电流:范围从几微安到几毫安不等,具体取决于电压和型号。
    - 输入电压:通常为5V、12V、15V或24V。
    - 频率:典型频率范围为75-500kHz。
    - 纹波(峰峰值):低至0.1%,不同电压输出模型的具体值参见相关表格。
    - 隔离度:最大隔离电压为±500VDC。
    - 温度范围:标准操作温度范围为-25°C至+70°C,扩展温度范围为-55°C至+75°C。
    - 尺寸和重量:小型封装,体积仅为0.125立方英寸(约2.05立方厘米),重量约为0.15盎司(约4.25克)。

    3. 产品特点和优势


    - 超高可靠性:设计坚固,经过严格测试,确保长时间稳定运行。
    - 无外部组件:内部集成所有必要组件,简化安装过程。
    - 低泄漏电流:典型的泄漏电流小于250纳安。
    - 宽电压和电流范围:提供多种电压和电流组合,适应不同应用需求。
    - 鲁棒设计:适用于宽温度范围,具有出色的温度稳定性和抗干扰能力。
    - 控制选项:提供控制引脚用于输出开关控制,增强了系统的灵活性。

    4. 应用案例和使用建议


    应用案例:Q系列可以用于光谱学设备、激光仪器和工业控制系统等场景。例如,在一台雪崩光电二极管设备中,Q系列可以提供所需的高压电源,以保证设备的准确度和稳定性。
    使用建议:在高负载条件下,注意输入电压不应超过最大额定输出电压,以避免过载情况发生。对于轻负载或空载条件,降低输入电压是一个好的选择。

    5. 兼容性和支持


    - 兼容性:Q系列转换器可以与其他多种电子元器件或设备配合使用。具体细节请参考技术手册。
    - 技术支持:制造商提供详尽的技术文档和客户支持服务,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:设备无法启动。
    解决方案:检查输入电压是否正确,确认控制引脚设置正确。
    - 问题2:输出电压不稳定。
    解决方案:确保负载合适,调整输入电压以匹配所需输出电压。
    - 问题3:出现异常纹波。
    解决方案:确认设备连接无误,增加外部滤波器以改善纹波效果。

    7. 总结和推荐


    综合评估:Q系列转换器是一款高度可靠的高压直流转换器,非常适合需要高精度和紧凑设计的应用场景。它具备出色的稳定性和广泛的工作温度范围,是众多高科技设备的理想选择。
    推荐使用:强烈推荐给需要高性能、高可靠性的高压电源模块的工程师和技术人员。

Q09-12参数

参数
最大容性负载 -
散热方式 -
输入电压最大值 12V
输出方式 Adjustable
输出电流最大值 556μA
输出电压组数 1
输出电压 900V
转换效率 -
输入电压最小值 12V(DC)
类型 -
开关频率 300KHz
输出总功率 500mW
特性 Proportional Output
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 CASE A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q09-12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q09-12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q09-12 Q09-12数据手册

Q09-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
