IQ1215S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IQ系列, 10.8 → 13.2 V 直流输入, ±15V 直流输出, 1W
供应商型号: 1860955
供应商: 海外现货
标准整包数: 1

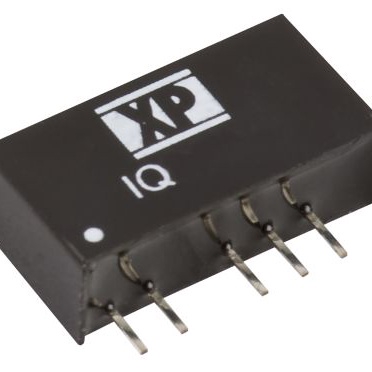

XP POWER DC-DC模块 IQ1215S

IQ1215S概述


    产品简介


    IQ系列电子元器件是专为电源转换而设计的一系列高效、可靠的产品。这些器件采用SIP(单列直插式)封装,支持单输出和双输出选项,适用于广泛的工业和通信设备中。凭借其1000 VDC的隔离电压和可选的3000 VDC隔离电压,IQ系列在电气安全方面表现出色,广泛应用于需要高电压隔离的应用场合。

    技术参数


    以下是IQ系列的技术规格和性能参数摘要:
    - 输入电压范围: ±10%
    - 反射电流: 5V/12V: 20mA, 15V: 30mA, 24V: 40mA, 48V: 50mA
    - 纹波电流: 5Hz到20MHz之间为20mV峰峰值
    - 输入反向电压保护: 无
    - 输出电压调节: ±3%
    - 温度系数: 0.02%/°C
    - 最大容性负载: 见表格
    - 效率: 见表格
    - 隔离电压: 最小1000 VDC,可选3000 VDC
    - 隔离电阻: 109Ω
    - 隔离电容: 60pF
    - 开关频率: 变频,55kHz到85kHz
    - 平均故障间隔时间 (MTBF): >1.1百万小时(25°C时)

    产品特点和优势


    IQ系列具有以下特点和优势:
    - 高隔离电压: 最低1000 VDC,最高可达到3000 VDC,确保电气安全。
    - 宽工作温度范围: -40°C至+85°C的工作温度区间使其适用于严苛环境。
    - 卓越的稳定性: 半调节模式下的输出电压稳定性好,线性调节率和负载调节率低。
    - 高效能: 高达89%的转换效率减少了能耗损失。
    - 可靠性: 3年保修和超过1.1百万小时的平均故障间隔时间保证了长期稳定运行。

    应用案例和使用建议


    IQ系列非常适合用于各种工业自动化系统、通信设备及医疗设备等领域。例如,在自动化控制系统中,由于需要处理高压信号并确保各部分电路间的电气隔离,IQ系列可以提供必要的隔离和电源转换功能。对于那些需要在高温环境下工作的设备,由于其宽广的工作温度范围,IQ系列也是一个不错的选择。
    使用建议:由于其良好的耐温特性,当在较高环境温度下使用时,建议考虑进行适当的散热措施以提高设备的使用寿命。

    兼容性和支持


    IQ系列与多种标准接口兼容,确保其易于集成到现有的系统中。厂商提供了全面的技术支持和售后服务,确保用户能够在安装、调试和后期维护过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题1: 在输入电压低于额定值时,输出电压不稳定。
    - 解决方案: 检查输入电压是否超出规定范围,调整外部稳压电路或更换符合要求的输入电源。

    - 问题2: 输出电压纹波较大。
    - 解决方案: 检查负载条件和接线,增加滤波电容以降低纹波。

    总结和推荐


    总体而言,IQ系列电子元器件是一款高效、可靠且具备广泛应用能力的产品。其优异的电气隔离能力和宽广的工作温度范围使其在众多应用场合中表现出色。基于上述特点,我们强烈推荐在需要高性能电源转换和高隔离电压的场景中使用IQ系列。

IQ1215S参数

参数
输出电压组数 2
输出电压 15V
输入电压最小值 9V
最大容性负载 -
输出电流最大值 33.5mA,33.5mA
转换效率 88%
开关频率 85KHz
散热方式 -
输出方式 Fixed
输入电压最大值 13.2V
输出总功率 1W
特性 -
类型 -
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IQ1215S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IQ1215S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IQ1215S IQ1215S数据手册

IQ1215S封装设计

查看详情并下载
Symbol
Footprint
3D Model
