QSB60048S28

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB600系列, 36 → 75 V 直流输入, 28V 直流输出, 602W
供应商型号: 2467044
供应商: element14
标准整包数: 1

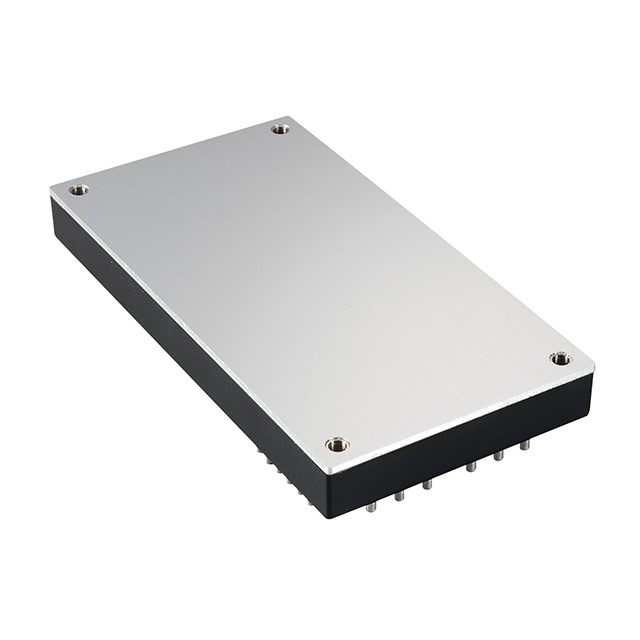

XP POWER DC-DC模块 QSB60048S28

QSB60048S28概述

    QSB600 系列直流-直流转换器技术手册

    产品简介


    QSB600 系列是一款高性能的直流-直流(DC-DC)转换器,适用于各种高功率密度应用场合。它提供了高达 600 瓦的输出功率,并具有高达 92% 的效率,特别适合工业标准的全砖封装需求。QSB600 系列的高效率、宽输入电压范围及多功能性使其广泛应用于通信、工业自动化、医疗设备等领域。

    技术参数


    - 输出功率:600 瓦
    - 效率:高达 92%
    - 输入电压范围:24 V(18-36 V),48 V(36-75 V)
    - 工作温度范围:-40 °C 至 +100 °C
    - 隔离电压:1500 VDC 输入到输出,1500 VDC 输入到外壳,1500 VDC 输出到外壳
    - 输入电流:24 V 时为 150 mA,48 V 时为 200 mA(空载)
    - 输出电压调节范围:±10%
    - 负载调节:±0.5% 最大
    - 瞬态响应:5% 最大偏差,500 微秒内恢复至 1%(25% 负载阶跃变化)
    - 输出纹波和噪声:12 V 模型:120 mV 峰峰值;28 V 模型:280 mV 峰峰值;32 V 模型:320 mV 峰峰值;48 V 模型:480 mV 峰峰值
    - 过电压保护:115-140%
    - 短路保护:连续
    - 电流限制:110-150% 额定输出
    - 热关机:外壳温度 > 110 °C 典型值
    - 温度系数:±0.03%/°C
    - 功率密度:108.7 W/in³
    - 平均无故障时间 (MTBF):381 千小时

    产品特点和优势


    - 高效能:高达 92% 的效率使能耗更低,运行成本更经济。
    - 宽输入电压范围:支持多种电压输入,增强了适用性。
    - 远程控制功能:提供远程启停和远程感测功能,便于远程管理和监控。
    - 高功率密度:小尺寸设计实现高功率输出。
    - 可靠保护机制:具备多重保护功能,确保设备安全运行。
    - 长寿命保证:三年保修期,增强了用户信心。

    应用案例和使用建议


    QSB600 系列非常适合用于通信基站、数据中心、医疗设备、工业控制系统等需要高可靠性和高效率电源的应用场合。例如,在数据中心环境中,QSB600 可以作为服务器和存储系统的供电单元,确保稳定可靠的电力供应。在医疗设备中,其高效率和可靠性也使其成为优选。
    使用建议:
    - 在高温环境下使用时,应考虑适当的散热措施,以避免过热。
    - 远程感测线应尽可能短,以减少信号损失。
    - 定期检查电源模块的工作状态,确保系统正常运行。

    兼容性和支持


    QSB600 系列具有广泛的兼容性,可与其他电子元器件和设备无缝集成。厂商提供了全面的技术支持和售后服务,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    - 问题:无法启动
    - 解决方案:检查输入电压是否在规定范围内,确认所有连接是否正确。
    - 问题:输出电压不稳定
    - 解决方案:检查负载是否过大或过小,调整合适的负载范围。
    - 问题:设备过热
    - 解决方案:增加空气流通或采用外部散热器。

    总结和推荐


    QSB600 系列以其高效率、宽输入电压范围和可靠的保护机制,成为了高功率应用的理想选择。其出色的性能和广泛的适用性使其在市场上具有强大的竞争力。我们强烈推荐 QSB600 系列用于需要高可靠性和高效率的工业和商业应用场合。

QSB60048S28参数

参数
输出方式 -
输入电压最小值 48V(DC)
输出电压组数 1
输入电压最大值 75V
散热方式 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
开关频率 -
最大容性负载 -
转换效率 91%
类型 -
输出电压 28V
输出电流最大值 25A
输出总功率 -
长*宽*高 116.8mm(长度)*61mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB60048S28厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB60048S28数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB60048S28 QSB60048S28数据手册

QSB60048S28封装设计

查看详情并下载
Symbol
Footprint
3D Model
