ITX0505SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITX系列, 4.5 → 9 V 直流输入, 5V 直流输出, 6W
供应商型号: 1470-2525-5-ND
供应商: Digi-Key
标准整包数: 1

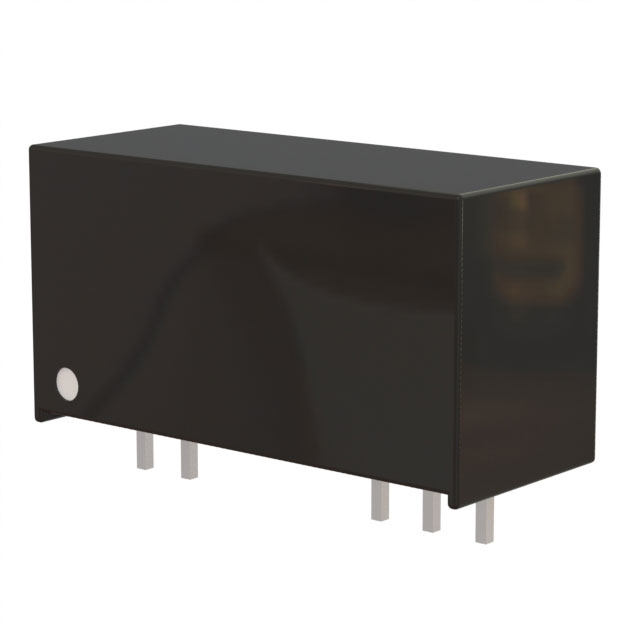

XP POWER DC-DC模块 ITX0505SA

ITX0505SA概述

    ITX Series DC-DC Converter 技术手册

    1. 产品简介


    ITX系列DC-DC转换器是专为多种输入电压范围设计的产品,提供单路和双路输出选项。它们适用于各种电力系统、通信设备和工业自动化领域。这些转换器具有高效率、紧凑的设计和广泛的工作温度范围,确保在恶劣环境中稳定运行。

    2. 技术参数


    - 输入电压范围:
    - 4.5-9 VDC (5 V nominal)
    - 9-18 VDC (12 V nominal)
    - 18-36 VDC (24 V nominal)
    - 36-75 VDC (48 V nominal)
    - 输出电压和电流:
    - 输出电压从3.3 V到±15 V不等
    - 输出电流从250 mA到1300 mA不等(具体取决于型号)
    - 最大电容负载:
    - 各型号不同,最大可达6600 µF
    - 效率:
    - 最高达86%,具体根据不同的输入和输出电压而变化
    - 隔离电压:
    - 标准为1500 VDC,可选3000 VDC(通过加后缀-H实现)
    - 切换频率:
    - 0.1-1.5 MHz
    - 封装尺寸:
    - 0.86 x 0.44 x 0.36英寸(21.85 x 11.1 x 9.2 mm)
    - 重量:
    - 约0.011磅(4.8克)
    - 工作温度范围:
    - -40°C 到 +90°C
    - 存储温度范围:
    - -55°C 到 +125°C

    3. 产品特点和优势


    - 宽输入电压范围: 支持多种电源输入,适用性强。
    - 高效率: 在不同负载条件下都能保持较高的转换效率。
    - 高隔离电压: 可选3000 VDC隔离,适用于需要高绝缘要求的应用场合。
    - 宽工作温度范围: 在极端环境下仍能稳定运行。
    - 紧凑设计: 小巧的SIP-8塑料封装,节省空间。
    - 远程控制选项: 通过添加后缀-R,可以实现远程开关控制。

    4. 应用案例和使用建议


    - 电信设备: ITX系列DC-DC转换器在电信基站中可以作为备用电源使用,确保在主电源失效时能够迅速接管供电。
    - 工业自动化: 在复杂的工业控制系统中,这些转换器可以确保稳定的电源供应,提高系统的可靠性和稳定性。
    - 建议使用:
    - 避免负载突然增加导致电压波动,可以在电路中加入缓冲电容。
    - 在使用远程控制功能时,确保控制信号的可靠性,避免因信号不稳定导致的误操作。

    5. 兼容性和支持


    - 兼容性: ITX系列转换器与其他标准DC-DC转换器及电源设备兼容,易于集成到现有系统中。
    - 支持: 厂商提供3年保修服务,对任何技术支持需求均有专业团队响应。

    6. 常见问题与解决方案


    - 问题1: 转换效率低于预期。
    - 解决方案: 检查输入电压是否在额定范围内,确保负载电流在规定范围内,并检查是否有足够的散热措施。
    - 问题2: 远程控制功能失效。
    - 解决方案: 检查控制信号线是否连接正确,确保控制电压符合要求,并确认是否有外部干扰。

    7. 总结和推荐


    ITX系列DC-DC转换器凭借其高效率、宽输入电压范围、高隔离电压等特点,在众多应用场景中表现出色。其紧凑的设计和广泛的温度适应能力使其成为许多领域的理想选择。推荐使用这款产品,特别是对于需要高可靠性和高效率电源转换的系统。

ITX0505SA参数

参数
输出电压组数 1
输出电压 5V
输出总功率 6W
类型 -
输入电压最小值 4.5V
输出电流最大值 1.2A
输出方式 Fixed
特性 SCP
散热方式 -
转换效率 81%
开关频率 1.5MHz
最大容性负载 -
输入电压最大值 9V
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITX0505SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITX0505SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITX0505SA ITX0505SA数据手册

ITX0505SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.76 ¥ 200.772
5+ $ 22.1936 ¥ 185.7327
10+ $ 21.5072 ¥ 179.9884
25+ $ 20.592 ¥ 172.3293
100+ $ 19.2192 ¥ 160.8407
库存: 1853
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 200.77
直接购买
加入购物车
